3-3 grue courante. types de liège et de balle. application

Dans cet article, nous devons déterminer ce qu'est la vanne à 3 voies et à quelles fins elle peut être utilisée dans les systèmes de plomberie modernes. De plus, nous allons nous familiariser avec les problèmes typiques de ces grues lors du chauffage dans les maisons de l'ancien stock et découvrir ce qui peut être remplacé par elles lors de la réparation du tuyau d'alimentation du radiateur.

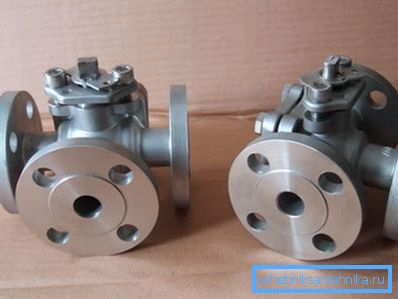

Trekhodoviki à bride moderne.

C'est quoi

De manière prévisible, la vanne à 3 voies diffère d'une vanne ordinaire par la présence non pas de deux mais de trois conclusions.

Dans ce cas, les conclusions peuvent être très différentes:

  • Fileté (embrayage);
  • À bride;
  • Pince (serrage rapide);
  • Enfin, la conclusion peut et représente un trou de drainage pour la décharge de l'environnement de travail.

La fonctionnalité du produit est également assez évidente: elle vous permet de configurer le système d’ingénierie avec la plus grande variété de sens de déplacement de l’environnement de travail. Selon la position de la grue dans son boîtier, un cavalier peut être créé entre deux ou trois branches. Bien entendu, ce type de vannes permet également de les bloquer complètement.

Espèces

Les robinets de plomberie de ce type, disponibles à la vente à notre époque, peuvent être divisés en deux catégories principales en fonction de leur appareil.

Liège

Le réglage de la grue est effectué en modifiant la position du bouchon avec la fente figurée.

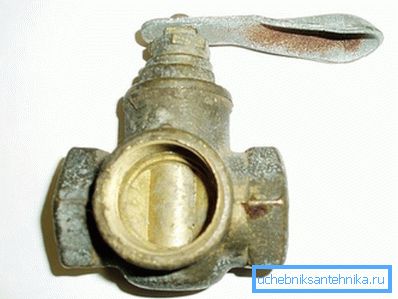

Queue de liège. Le bouchon recouvre la sortie du milieu, révélant les deux autres.

Les produits peuvent varier:

  • Méthode d'étanchéité du liège et de la tige. Il y a trois options:
Méthode de scellement Description
Glande d'emballage Le liège tourne dans un boîtier creux à partir du bas et est appuyé sur le dessus avec un écrou. Une glande en graphite sous l’écrou empêche toute fuite sous la tige. Le principal inconvénient de la glande est qu’elle est produite même avec une simple valve en raison de la lixiviation des particules de graphite
Joint en caoutchouc Au lieu d'un épiploon, l'anneau en caoutchouc est utilisé. Contrairement au presse-étoupe, il ne s'use que lorsque la position de travail du bouchon est modifiée.
Liège liège L'étanchéité des vannes à long bouchon est obtenue en rodant le bouchon conique sur le corps. Le liège est attiré par une noix au passage

Utile: les vannes à trois voies pour le chauffage dans les maisons construites dans les années 60 à 70 du siècle dernier sont scellées uniquement avec une glande. Son développement est la cause de fuites constantes sur le stock à chaque tournant du liège.

  • La présence ou l'absence du manche. Dans ce dernier cas, le liège est mis en rotation avec une clé à pipe ou à gaz à bouts ouverts.
  • Matériau du corps et liège. Pour leur fabrication sont utilisés des métaux à faible frottement - laiton et fonte.

Balle

Sharovy 3kh running crane est un développement évolutif de la conception précédente:

  1. Le liège a acquis la forme d’une balle régulière avec une fente en forme et une surface de traitement de la plus haute qualité, ce qui garantit un effort de rotation minimal.
  2. L'étanchéité est assurée par des sièges en téflon ou en PTFE, matériaux avec un coefficient de friction minimal.
  3. La tige est scellée avec un joint torique - en caoutchouc ou en polymère.

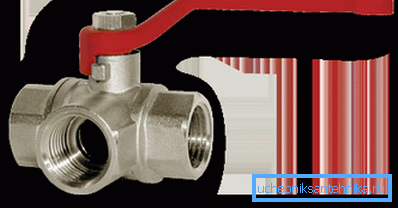

L'apparence du produit

Quel est le résultat?

  • Les ressources de la grue ne sont pas inférieures à 500 opérations (le plus souvent - 2000 et plus).
  • Les réparations et l’entretien sont réduits à un serrage rare de l’écrou, en appuyant sur le joint de tige.
  • La force de commutation de la grue est bien inférieure à celle des grues en liège.

À propos: il est proportionnel au diamètre nominal de la grue. Dans le cas de grandes tailles, des boîtes de vitesses avec transmission manuelle ou servomoteurs peuvent être utilisées pour la commutation.

Le prix des grues à trois voies des deux types varie légèrement, ce qui rend les produits en liège les plus capricieux et difficiles à entretenir, dont la demande est faible dans les systèmes de chauffage et de distribution d'eau.

Application

Où utilise-t-on les grues à trois voies? Bien sûr, nous nous intéressons principalement à leur utilisation pour l'installation de systèmes de plomberie de leurs propres mains.

Systèmes de chauffage par le sol, circuits d'accumulation de chaleur

Dans les deux cas, un circuit de chauffage partiellement indépendant est formé avec sa propre pompe de circulation. Pour ajuster la température, il utilise une recirculation partielle du liquide de refroidissement de retour.

Trois passes sont placées sur la connexion de l’alimentation et des cavaliers avec le retour; C'est celui-ci qui vous permet d'ajuster la température du mélange.

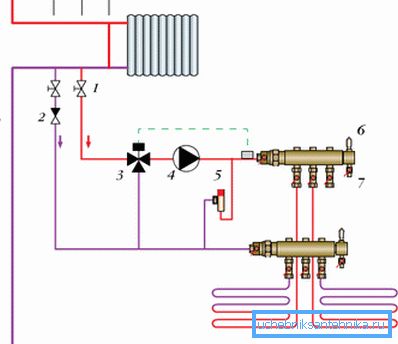

La grue 3 permet de régler la température du chauffage par le sol.

Utile: pour automatiser le contrôle de la température, il est souvent fourni avec un servo variateur qui ajuste la température en fonction des lectures du capteur de température distant.

Installation de jauges

L'un des problèmes des manomètres mécaniques est le blocage d'une flèche lors d'un fonctionnement prolongé sous pression. Pour relâcher la pression sans démonter l'appareil, on utilise trois passes: lorsque la poignée est tournée, elle bloque non seulement la sortie de contrôle de la ligne, mais soulage également la pression au-dessus du bouchon ou de la bille par le trou de drainage.

Une vanne à trois voies sous la jauge vous permettra de relâcher la pression sans démonter l'appareil.

Réglage des appareils de chauffage

C’est à ce titre que les grues à trois passes ont été utilisées dans les maisons de Khrouchtchev déjà mentionnées par nous. Ils ont été installés sur la connexion de la doublure inférieure au radiateur et aux cavaliers.

Cette grue a quatre positions de travail:

  1. Toute l'eau passe à travers le radiateur avec le cavalier bloqué.
  2. L'eau passe par le cavalier et le radiateur.
  3. L'eau traverse le cavalier lorsque le radiateur est fermé.
  4. Le cavalier et le radiateur sont complètement bloqués, la circulation dans la colonne montante est bloquée.

Outre les fuites perpétuelles sur le stock, la dernière position de la grue posait de nombreux problèmes aux propriétaires et à leurs voisins: trouver le coupable en l'absence de chauffage de toute la colonne montante devenait parfois une tâche anodine.

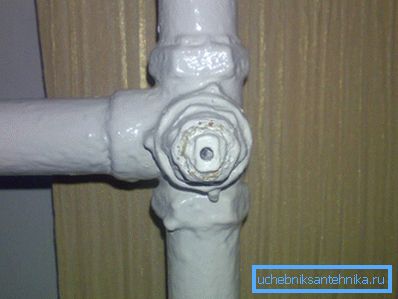

Ce dispositif simple a provoqué des maux de tête sur plusieurs générations de serruriers.

Depuis que nous avons abordé cette conception douteuse, l'auteur se permettra de recommander la configuration des vannes de l'appareil de chauffage, créant ainsi un minimum de problèmes à l'avenir:

  • Un robinet à tournant sphérique est installé sur la connexion inférieure du radiateur après le linteau. Normal, deux passes.
  • Sur la doublure supérieure - également après le starter monté sur le linteau. Il se trouve au sommet, car il recueille moins de boues et de débris pouvant nuire à l'étranglement du radiateur.
  • Le cavalier est fabriqué sans vannes d'arrêt, mais avec un diamètre nominal égal à un pas de moins que les lignes de commande des tuyaux d'alimentation.

C’est cette instruction de montage qui fournira le maximum de chaleur avec un ajustement flexible du transfert de chaleur et l’absence totale de problèmes pour le propriétaire et les voisins.

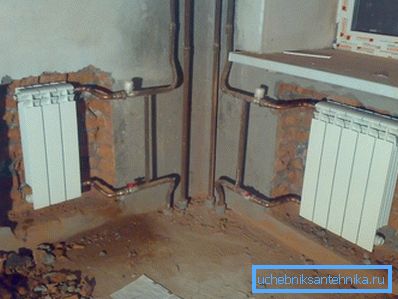

Sur la photo - le schéma de raccordement le plus correct des radiateurs.

Conclusion

Nous espérons avoir pu répondre à toutes les questions qui se sont accumulées dans le lecteur. Des informations supplémentaires sur l'appareil, les types et les caractéristiques d'utilisation des grues à trois voies sont disponibles dans la vidéo de cet article. Des succès!
