A propos de la connexion au système d'alimentation en eau

Le système d’alimentation en eau dans une maison privée est résolu de différentes manières: il s’agit de la prise d’eau d’un puits (puits), d’un raccordement au réseau de distribution général, ainsi que d’un raccordement non autorisé à l’alimentation publique en eau, ce qui est hautement indésirable, car il entraîne des pénalités.

Ainsi, seules les deux premières méthodes nous conviennent, bien que dans la plupart des cas, le secteur privé (en particulier en dehors de la ville) dispose de ses propres sources d’eau dans presque tous les chantiers. Nous utiliserons une pompe submersible. Ceci sera discuté ci-dessous, ainsi que la démonstration de la vidéo dans cet article.

L'eau dans la maison

Règles de connexion à l'alimentation en eau centralisée

Note En vertu de la loi fédérale russe, la responsabilité en cas de raccordement illégal non autorisé à un système centralisé d'alimentation en eau potable est punie d'une amende administrative. Ainsi, pour les particuliers, il varie de 1 000 à 1 500 roubles, pour les fonctionnaires de 2 000 à 3 000 roubles et pour les personnes morales de 20 000 à 30 000 roubles.

• La capacité de se connecter légalement au système d’approvisionnement en eau centralisé est déterminée uniquement par la branche locale de Vodokanal. Par conséquent, vous devez tout d’abord demander de l’aide.. Les travaux peuvent être réalisés à la fois par Vodokanal et par des tiers, souvent recommandés par le même Vodokanal, à la différence que le prix de l'installation est généralement trop élevé. Le coût élevé, en règle générale, est motivé par la présence d'une licence pour la production de telles œuvres.
• Néanmoins, l’instruction permet un lien indépendant, même si vous n’avez pas de licence, mais la décision finale dépendra de l’organisation, du département dans lequel se trouve le système.. Mais, au total, c’est une question qui peut être résolue, même si parfois elle ne se fait pas sans un pot-de-vin, de sorte qu’il est possible de collecter un paquet complet de documents.
• Mais, encore une fois, le processus de raccordement lui-même devra être effectué en présence d'un représentant de Vodokanal, ou tout simplement il le fera lui-même - il vous suffira de poser une gaine.. Bien sûr, il y a toujours une certaine bureaucratie dans les documents, mais un lien avec le système centralisé vous évitera de nombreux problèmes à l'avenir.

Connexion de pompe submersible

Dans le cas d'un puits, il est possible de connecter l'hydrophore à l'alimentation en eau. En règle générale, la distance entre le miroir d'eau et le niveau du sol de 7 mètres ou moins est suffisante pour cela (ces pompes sont conçues pour atteindre 9 mètres, bien qu'il existe des unités de profondeur spéciales fonctionnant à 30 mètres de profondeur) .

Cependant, de plus en plus souvent, les pompes submersibles sont utilisées pour les puits et les forages - elles sont un peu plus chères, mais de tels instruments sont plus puissants et n’ont pratiquement aucune limite de plongée (ils fournissent une prise d’eau même à plus de 50 m des puits les plus profonds).

Nous allons donc raccorder le système d’alimentation en eau du puits à l’aide d’une pompe submersible et dans l’anneau du puits, au-dessous du point de congélation du sol, vous devrez percer un trou pour le tuyau ou, plutôt, un coin de compression inséré dans le trou reliant le tuyau entre la pompe et la maison.

Un clapet anti-retour est vissé sur la pompe, auquel est raccordé le tuyau en HDPE de 32 mm (polyéthylène basse pression), puis au coin. De plus, l'unité est fixée sur le câble, dont une extrémité est affichée à l'extérieur du cercle de puits à l'extérieur (le câble électrique passe dans un trou avec le tuyau en HDPE).

Pour déplacer le tuyau en HDPE dans le trou de forage, il est beaucoup plus pratique d'installer un adaptateur qui remplacera le raccord de compression d'angle. C’est un tel adaptateur, composé de deux parties, qui sont fixées l'une à l'autre à l'aide d'un système coulissant tel qu'un traîneau. La graisse spéciale à la jonction du patin retient l’eau.

Dans le tuyau de production du puits, vous aurez besoin d’un cutter à diamant pour percer vous-même un trou d’un diamètre adéquat. Toutefois, s’il ya encore un tubage, le trou permettant l’accès au tuyau de production peut être percé à l’aide d’une meuleuse. Maintenant, sans connecter la pompe.

Nous commençons l’adaptateur dans le trou du trou en utilisant une tige, qui peut être constituée de PEHD avec un raccord à compression directe à son extrémité (l’intérieur de l’adaptateur a une place spéciale pour la connexion filetée - sur la photo, il est noir). Fixez l'écrou de l'adaptateur.

Après cela, nous débranchons l’adaptateur et fixons une pompe avec une valve anti-retour et un tuyau en polyéthylène sur sa partie amovible. Tout est exactement comme ici avec le montage dans un puits. L'unité assemblée est abaissée dans le puits, en l'ajustant avec une tige pour connecter les deux parties de l'adaptateur. Si l'accostage ne fonctionne pas la première fois - ne désespérez pas - vous pourrez sûrement le faire en plusieurs tentatives.

La pompe est fixée à la tête de puits par un câble. De plus, des pointes de connexion sont installées sur la pointe afin de constituer le câble électrique, ce qui n’est pas suffisant dans tous les cas. Vous pouvez également connecter le câble directement à la tranchée, mais dans ce cas, il est conseillé de fermer la torsion avec des buses thermiques - d’abord, chaque torsion séparément, puis le câble entier, en général.

Note Le fond de la tranchée est nécessaire pour remplir le coussin de sable, d’une hauteur d’environ 2 à 3 cm - ceci répartira également la charge sur le tuyau et le câble sous l’effet de la pression du sol. De haut en bas, la communication doit également être recouverte de sable de manière à couvrir au moins 4 à 5 cm - ceci protège le tuyau et le câble des objets tranchants pouvant se trouver dans le sol (pierres, verre, fil, etc.). Afin de ne pas tasser le coussin de sable, il est simplement versé abondamment avec de l'eau - le retrait se produit instantanément.

Station de pompage

Si vous utilisez une pompe submersible, vous devrez alors équiper une station de pompage (généralement dans une fosse en brique et en béton), mais si vous avez un problème avec une alimentation en eau centralisée, après avoir installé le HDPE, installez un robinet et un filtre grossier.

Commençons donc par le HDPE enroulé dans le caisson - si vous craignez le gel, installez à cet effet un té spécial avec un câble chauffant et une vanne de décharge, puis réglez la vanne d’arrêt général.

Vient ensuite un filtre grossier, puis un réservoir à membrane installé, qui fournit une pression de secours dans le système, ainsi qu'une unité avec un pressostat et une sonde de marche à sec. Mais il est préférable que ces deux dispositifs, le relais et le capteur, soient installés séparément. Ainsi, en cas de défaillance, vous ne devrez changer qu'un seul nœud, et non deux à la fois.

Bien sûr, vous ne pouvez pas du tout installer le capteur de marche à sec, mais vous ne disposerez pas d'un arrêt d'urgence du moteur, s'il s'avère ne pas être dans l'eau, mais dans l'air (lorsque l'air passe à travers l'appareil au lieu de l'eau, il ouvre le circuit).

Il ne vous reste plus qu'à installer un filtre fin (généralement un flacon avec une cartouche) ou vous pouvez même mettre 2 pièces si l'eau est sale et commencer le câblage à partir de cet endroit.

Mise en page

Note En l’absence d’eau chaude, certaines personnes essaient d’utiliser une vapeur thermique reliée à l’alimentation en eau, mais de telles actions sont extrêmement inefficaces et, tout d’abord, parce qu’il s’agit d’une bouilloire ordinaire, ne chauffant qu’en permanence. Comme appareils de chauffage économiques, il est préférable d’utiliser des dispositifs d’écoulement ou une petite chaudière électrique (10 l).

Actuellement, le câblage en eau chaude et froide est le plus souvent réalisé avec des tuyaux en polypropylène, mais il se caractérise par sa capacité à résister à une certaine pression et à une température constante - il s'agit des modèles PN-10, PN-16, PN-20 et PN-25.

Les deux premiers types de tuyaux sont utilisés exclusivement pour la distribution d'eau froide et le second pour la production d'eau chaude et de chauffage. Mais la plomberie expérimentée pour la plomberie utilise généralement le PN-20 - il est bon, à la fois pour le froid et pour les lignes chaudes.

Tableau des paramètres de soudage des tubes SPR

Faites attention à la table - vous y verrez le temps de soudure et l'immersion optimale du tuyau dans le raccord. Le respect de ces paramètres vous permettra de maintenir autant que possible la perméabilité des tuyaux et la pression dans vos robinets sera toujours bonne.

Conclusion

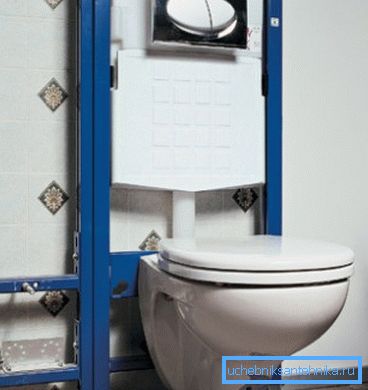

En conclusion, je voudrais dire quelques mots sur les salles de bains, par exemple, assurez-vous de connecter la cuvette des toilettes à l’alimentation en eau, le robinet de la salle de bains, l’évier ou la chaudière électrique à travers les robinets. Cela permettra d'éviter, de réparer et de remplacer un nœud sans déconnecter toute la tuyauterie de la maison.
