Adaptateur de fond de trou: règles d'auto-installation

Un adaptateur ou un adaptateur de fiche est un raccord relativement récent sur le marché qui vous permet de brancher un tuyau d'eau sous la profondeur où le sol gèle. Dans le même temps, il reste un accès complet pour la réparation et l’entretien de la source d’eau et du matériel de levage des eaux.

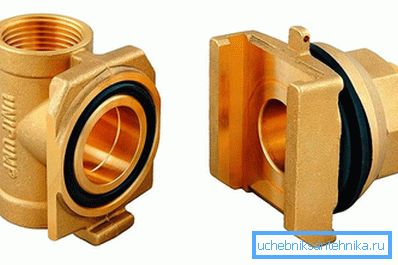

Conception de l'appareil

La conception de cet appareil est assez simple. Il se compose de deux éléments. La première partie de celui-ci est fixe et est montée de l’intérieur du boîtier dans un trou foré à travers un anneau d’étanchéité en caoutchouc et une plaque métallique de serrage incurvée fixée à l’extérieur à l’aide d’un écrou évasé. La deuxième partie, à laquelle le tuyau de levage avec la pompe est fixé, est insérée dans la glissière en forme de coin du premier élément fixe, une telle connexion est appelée «queue d’aronde». Grâce à cela, une connexion fiable et étanche entre les pièces de l'adaptateur est créée. Ce produit est fabriqué à partir de cuivre ou de laiton résistant à la corrosion.

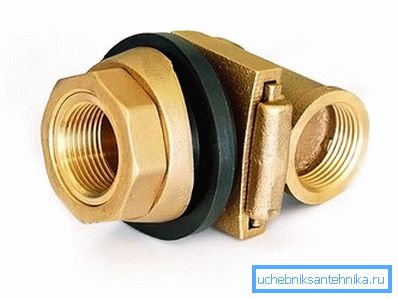

Forces et faiblesses

Les avantages comprennent:

• faible coût, ce qui est plusieurs fois moins par rapport au caisson;
• installation rapide et facile ne nécessitant ni outils ni compétences spécifiques;
• la compacité, contrairement au caisson, n'occupe pas le territoire, seule une tête nette sera visible au-dessus de la surface du puits;
• possibilité d'installation à un niveau élevé d'eaux souterraines;
• bonne étanchéité des joints bout à bout.

Depuis que cet appareil est récemment apparu sur le marché, il n’ya pas de longue expérience de fonctionnement. Jusqu'à présent, aucun défaut particulier n'a été trouvé. Parmi les inconvénients, il convient de noter que, par rapport au caisson, l’automatisation, le réservoir hydraulique, les grues et autres équipements devront être installés dans une pièce séparée.

Avant de procéder à l'installation, vous devez comparer la taille et le diamètre du boîtier afin de pouvoir abaisser librement la pompe dans le puits. L'adaptateur s'étend à environ 3 cm de l'intérieur du boîtier.

Procédure d'installation

Avant l'installation, vous devez fabriquer une clé en forme de T. Il peut être fabriqué en plastique ou en métal. Dans ce cas, vous devrez bricoler avec du métal et couper les fils. Avec le plastique, tout est beaucoup plus facile grâce aux joints de compression. D'une part, la clé a un filetage qui sera vissé dans l'adaptateur et d'autre part, un té est fixé, ce qui facilite la rotation et le dévissage de la clé de l'appareil. La longueur de la clé doit être égale à la profondeur d'installation de la structure, à compter du bord du boîtier.

L'installation commence par creuser une tranchée jusqu'à une profondeur de gel. Une fois la tranchée prête, un trou est foré dans le tubage avec une perceuse bimétallique. La fraise doit correspondre au diamètre du tuyau de l'adaptateur de sortie ou être légèrement plus grande. Ensuite, à l'aide de la clé, l'adaptateur est complètement assemblé et la partie non amovible de l'adaptateur est abaissée et fixée à l'aide d'un écrou borgne. Pour faciliter l'installation, vous pouvez mettre en évidence le trou avec une petite lampe de poche dans le puits.

Pour que la partie de montage de l'adaptateur fixée au mur du boîtier ne saute pas et ne tombe pas dans le puits lors de l'installation, l'élément amovible auquel la clé est attachée doit être tourné. 180⁰. Donc, il sera supprimé en descendant, pas en haut. Une fois l’écrou appâté, l’adaptateur doit être remis dans un état normal et compressé. De plus, afin de ne pas perdre la bague d'étanchéité, celle-ci doit être traitée à la graisse de silicone pour une plus grande étanchéité.

Avant de procéder à l'installation de l'élément amovible de l'appareil, vous devez attacher la canalisation, le câble et le câble de la longueur requise à la pompe. Il est conseillé d'orienter le câble et le câble de sorte qu'ils se trouvent de l'autre côté du pipeline. Le raccord qui relie cet appareil à la conduite d'eau doit être en laiton. En aucun cas, en plastique, sous le poids de l'eau et des vibrations de la pompe, il peut être retiré de l'adaptateur. Aussi, pour une connexion plus fiable, vous devez utiliser un tuyau en plastique portant la mention SDR11, car sa paroi est plus épaisse.

Une fois que tout est assemblé, la pompe est abaissée dans le puits et utilise la clé pour connecter les deux éléments. La clé de montage n'est pas nécessaire à enlever, elle peut être coupée au ras du boîtier. La vidéo préparée décrit plus en détail d'autres fonctionnalités de l'installation.

Le câble de sécurité est fixé sur la pointe. Il ne soulage que partiellement la charge de la pompe sur l'adaptateur et doit être légèrement serré. Par conséquent, pour un travail plus fiable et durable, il est nécessaire d'utiliser un boîtier en métal, bien qu'il soit possible de l'utiliser sur un polymère, mais, là encore, il devrait être un boîtier.

Vidéo

En savoir plus sur les travaux d'installation, ainsi que sur les conseils pratiques d'un spécialiste, vous pouvez visionner la vidéo:

Schémas

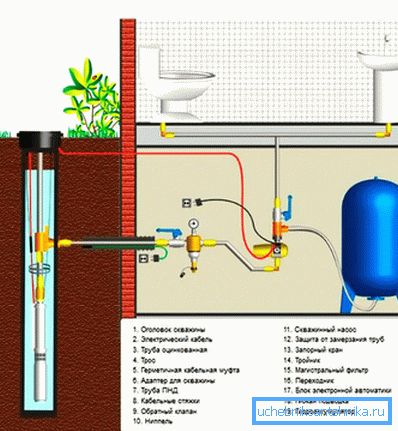

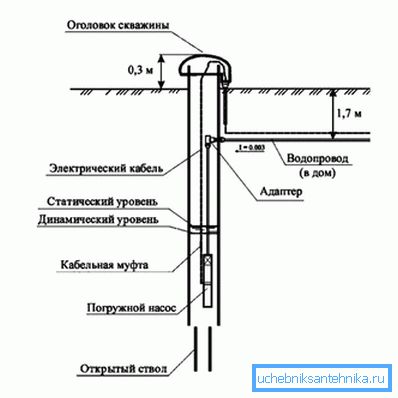

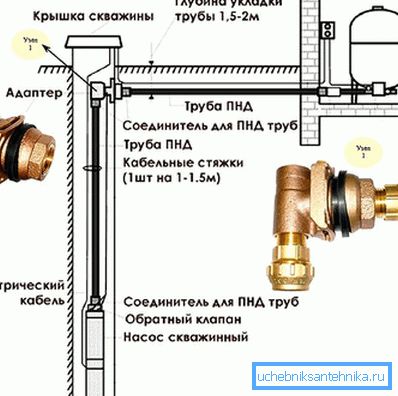

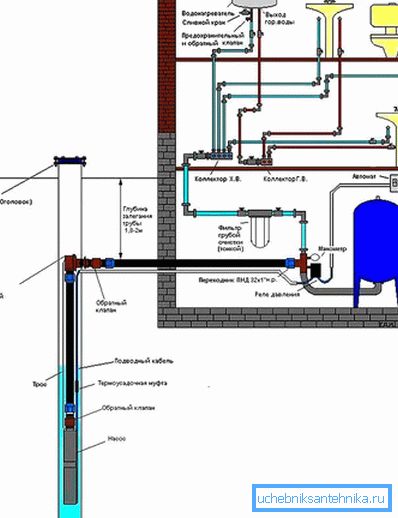

Si vous devez installer un adaptateur de fond, ces schémas vous aideront à comprendre le principe de son fonctionnement, ainsi que les fonctionnalités de son assemblage:
