Alimentation en eau d'une maison privée à partir d'un puits

Un puits est parfois la seule source d’eau pour les ménages et les besoins domestiques dans une maison de campagne ou une datcha. L’approvisionnement en eau d’une maison privée à partir d’un puits est un moyen fiable d’obtenir de l’eau propre, qui peut en principe être utilisée sans purification supplémentaire.

Construction de puits

Forer un puits de vos propres mains n’est pas une tâche facile, mais beaucoup peuvent le faire. Nous n'entrerons pas dans les détails, supposons que vous ayez déjà un puits.

S'il n'y a pas de puits, vous devez d'abord trouver de l'eau sur le site, puis faire un puits.

Avant de connecter la source d’eau à la maison, vous devez l’équiper. Sous la disposition du puits, on entend l’installation d’une pompe, d’un adaptateur ou d’un caisson de fond et de la pointe.

La pompe est sélectionnée en fonction de trois paramètres: débit, diamètre de la tête et du puits.

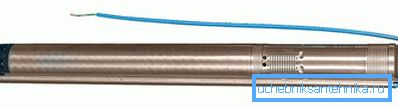

Avec un diamètre inférieur à 100 mm, seule une pompe Grundfos SQ d’un diamètre de 76 mm peut y être installée. Tous les autres fabricants produisent des pompes d’une taille supérieure à 100 mm. Les unités Grundfos sont parmi les plus chères.

La pompe doit être équipée d'un clapet anti-retour. Si le clapet antiretour n'est pas prévu dans la conception, il doit être installé sur le tuyau de soulèvement d'eau immédiatement après la pompe. N'oubliez pas non plus le capteur de fonctionnement à sec - en règle générale, tous les appareils modernes bénéficient d'une telle protection.

Quoi utiliser - un caisson (puits scellé souterrain) ou un adaptateur dépend de plusieurs facteurs:

1. Niveau des eaux souterraines sur le site. Si les eaux souterraines sur le site sont hautes, l'installation du caisson est très compliquée, car il sera constamment inondé d'eau. Pour résoudre ce problème, vous devez acheter des caissons en plastique ou en métal très coûteux. Dans ce cas, un moyen plus économique et plus simple de connecter le système d’alimentation en eau consiste à utiliser un adaptateur de fond.
2. Disponibilité de l'espace pour l'installation de l'équipement. En appliquant un adaptateur de fond de trou, vous devrez prendre soin de la pièce pour l'installation de l'accumulateur, des systèmes d'automatisation et d'autres détails de conception. Si cela n'est pas possible, vous ne disposerez pas d'alternative au caisson.

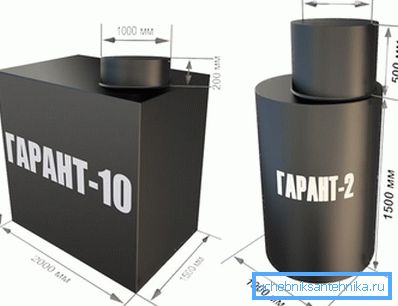

Caisson peut être de différentes formes. Vous pouvez réaliser un caisson rond composé d’anneaux en béton armé de 1,5 m de diamètre ou de briques rectangulaires. Les parois du puits doivent être isolées avec de la mousse et permettre une bonne étanchéité. Le col du caisson doit s'élever de 30 cm au-dessus du sol et être recouvert d'un couvercle. Ne pas oublier la ventilation, car une humidité excessive entraîne la rouille des éléments métalliques.

Tuyau de raccordement

Pour raccorder le puits, on utilise le plus souvent des tuyaux en plastique ou en PVC sous pression. Le diamètre de la canalisation est choisi en fonction de la consommation d'eau. En outre, lors de la sélection du diamètre, il convient de prendre en compte la perte de charge sur la longueur: si le puits est situé loin de la maison, la taille ne doit pas être inférieure à 32 mm. Ce diamètre de la canalisation est capable de passer 2 l / s.

Plus la canalisation est longue, plus la pression de l'eau à la sortie est basse.

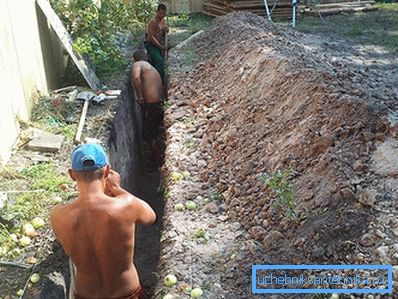

Le pipeline est posé en dessous du niveau de gel du sol. Si les conditions ne permettent pas de le poser à une telle profondeur (sol rocheux), vous devez prendre soin de l’isolation en utilisant des matériaux hydrophobes.

Circuit avec hydroaccumulateur

Le schéma le plus courant d’alimentation en eau autonome à partir d’un puits consiste à utiliser un accumulateur hydraulique (également appelé réservoir à membrane ou réservoir hydraulique). L'accumulateur hydraulique est utilisé pour automatiser le système d'alimentation en eau. Il s'agit d'un conteneur en métal au milieu duquel se trouve une poire en caoutchouc gonflée à l'air.

Le réservoir à membrane remplit 3 fonctions principales:

1. L'accumulation d'eau et le maintien sous pression. Cette fonction ne permet pas à la pompe de s’allumer à chaque ouverture de la vanne, mais uniquement lorsque le réservoir est vide.
2. Protection du système d'alimentation en eau contre les coups de bélier. Cette fonction du réservoir hydraulique est particulièrement utile lorsqu'il existe une pompe à démarrage direct puissante dans le puits.
3. Créer un stock d'eau. Cela vous permet d'utiliser de l'eau pendant un certain temps en cas de panne de courant. Selon le volume du réservoir, vous pouvez créer une certaine quantité d'eau, ce qui est très important dans les endroits où la panne d'électricité se produit souvent.

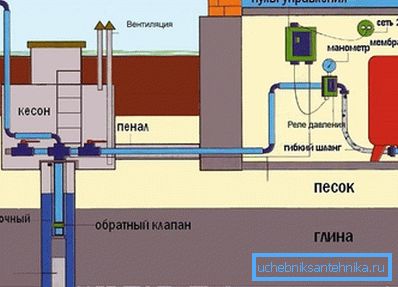

L'hydroaccumulateur peut être installé directement dans le caisson ou dans la maison. Il est nécessaire de prévoir une grue pour son arrêt et, après le réservoir hydraulique, installer un filtre de nettoyage mécanique. Le volume minimum du réservoir dépend de la consommation d'eau et du nombre maximal de démarrages par heure (20 à 30 démarrages pour les pompes submersibles), mais il convient également de rappeler que le volume d'eau dans le réservoir rempli n'est que de 40 à 50%. Un volume trop important de l'accumulateur avec une faible consommation d'eau n'est pas recommandé, car l'eau stagnera simplement dans celui-ci. La fréquence d'échange d'eau doit être au moins 3 à 4 fois par jour. Le volume de réservoir optimal pour une petite maison est de 50 litres.

La mise en marche et l'arrêt de la pompe est assurée par un pressostat installé sur le tuyau de refoulement, le plus souvent près du réservoir lui-même, auquel la pompe est raccordée.

Pour qu'un tel système fonctionne correctement, rien ne doit être connecté entre le pressostat et la pompe.

Il est nécessaire de régler le relais de sorte que la pression d'activation et de désactivation de la pompe corresponde à ses paramètres de fonctionnement. La pression maximale à laquelle il s'éteint doit être réglée à environ 4,5 bars, la pression minimale étant fixée à la pression minimale autorisée pour le distributeur d'eau le plus élevé, généralement entre 0,2 et 1,0 bar.

Le schéma de raccordement d’un puits avec un accumulateur hydroélectrique présente deux inconvénients:

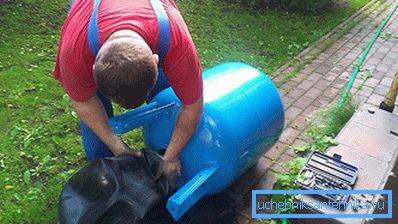

1. Poire en caoutchouc, qui se casse souvent et doit être changé.
2. Une pression non constante dans le système peut affecter le fonctionnement des appareils de la maison (chauffe-eau à gaz, lave-linge).

Vidéo

Voir un exemple de mise en œuvre de l’alimentation en eau d’une maison privée à partir d’un puits:
