Alimentation en eau domestique et eaux usées: exigences

Quels types de codes du bâtiment ou de coentreprises pour l'alimentation en eau domestique et le traitement des eaux usées des bâtiments sont en vigueur dans la Fédération de Russie? Nous devons procéder à un bref examen des exigences de base de ces documents. De plus, dans le cadre de l'article, nous fournirons des données de référence et décrirons les méthodes les plus simples pour effectuer des calculs de conduites d'eau. Alors commençons.

Liste de documents

En réalité, il ne se compose que de deux points qui se chevauchent partiellement.

1. Le document principal - SNiP sur l’alimentation en eau domestique et les eaux usées des bâtiments numéro 2.04.01-85. Son édition actuelle a été approuvée par le ministère de la Construction en 1996.
2. Le code des règles SP 30.13330.2012 est une version mise à jour du même SNiP. Comme ce document remonte à une date ultérieure, ce sera le sujet principal de nos recherches. Cependant, cela n'annule pas les actions du SNiP.

C'est curieux: l'approvisionnement en eau extérieur et l'assainissement des bâtiments conformément au SNiP 3.05.04-85 ont également été conçus et construits à ce jour, malgré l'existence de nouvelles règles SP 31.13330.2012 et 32.13330.2012, qui reprennent partiellement ses exigences.

Enquête sur la coentreprise 30.13330.2012

Champ d'application

Il est limité aux systèmes d'alimentation en eau et de drainage des bâtiments d'une hauteur maximale de 75 mètres, ce qui correspond aux étages 20-25.

Le document ne s'applique pas:

• Sur le feu des tuyaux d'eau.
• Sur les nœuds d'ascenseur.
• Pour les systèmes d'approvisionnement en eau spécialisés (alimentation en eau pour procédures médicales, alimentation en eau déminéralisée, etc.).

Dispositions générales

En présence d'un système d'égout central dans la zone de construction, les bâtiments sont construits avec des systèmes internes de traitement des eaux usées et d'approvisionnement en eau. En son absence, les usines de traitement des eaux usées locales sont utilisées pour nettoyer les eaux usées, ce qui devrait être complété par des institutions publiques et des bâtiments résidentiels de plus de deux étages.

Dans les bâtiments industriels, le système d'approvisionnement en eau et le système d'égout peuvent être absents si l'entreprise ne dispose pas d'un système d'alimentation en eau central et si le nombre d'employés par équipe ne dépasse pas 25 personnes.

Qualité de l'eau et température

La qualité de l'eau potable doit être conforme aux exigences énoncées dans SanPiN 2.1.4.1074. Pour les besoins de production, il est déterminé par les exigences technologiques.

La température de l’alimentation en eau chaude aux points de rejet devrait être comprise entre 60 et 75 degrés.

Note de l'auteur: en réalité, cette exigence est violée, probablement plus souvent que toute autre. Selon les programmes de température actuels, à +8 ° C à l'extérieur, la température de l'eau dans la conduite d'alimentation de la conduite de chauffage doit être comprise entre 46,4 et 53,2 ° C. Dans ce cas, il est tout à fait possible de prendre un minimum de 60 ° C.

Dans les jardins d'enfants et les crèches, la température de l'alimentation en eau chaude ne doit pas dépasser + 37 ° C.

De l'eau non potable peut être fournie aux toilettes (urinoirs et citernes de chasse d'eau). Avec des exigences de traitement moins élevées, le prix au mètre cube sera sensiblement inférieur.

Systèmes de plomberie

• L'approvisionnement en eau chaude de la conduite de chauffage n'est pas souhaitable. Il est recommandé de le cuire sur place dans des échangeurs de chaleur et des chauffe-eau.
• L'approvisionnement en eau d'incendie peut être combiné avec la consommation domestique et industrielle.
• Le système d'ECS doit circuler pour maintenir la température de l'eau chaude en l'absence de robinet. À cette fin, les colonnes montantes des bâtiments de plus de 4 étages sont regroupées (de 3 à 7 pièces); les cavaliers sont posés sur le grenier ou dans les appartements.

La pression au niveau des points de prise d’eau doit être la suivante:

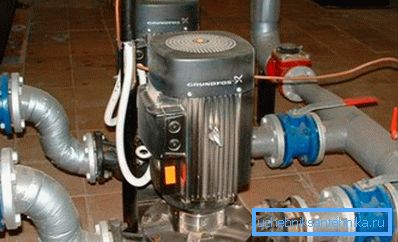

Important: une pression d'une atmosphère correspond à une hauteur de colonne d'eau de 10 mètres. En conséquence, tout bâtiment de plus de 25 mètres répondant à ces exigences doit être complété par une permutation intermédiaire aux étages intermédiaires. En pratique, le swap, le cas échéant, est installé au sous-sol ou dans un bâtiment séparé.

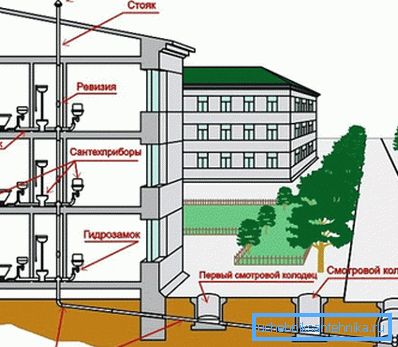

Eaux usées

Le drainage des eaux usées devrait être organisé par des conduites fermées par gravité. Les canalisations d'égout sont posées droites; les tournants sont effectués avec l'installation obligatoire de la fashonina correspondante. Le biais reste constant sur tout le site.

Trucs utiles

Enfin, nous proposerons au lecteur un certain nombre d'informations non systématiques relatives à la conception, à la construction et à la maintenance des conduites d'eau.

• La distance entre l'alimentation en eau et la fondation du bâtiment doit être d'au moins 5 mètres.

Cependant: selon le SNiP 2.07.01-07, lors de la pose d'un conduit en acier ou en plastique dans un boîtier de protection, la distance entre l'alimentation en eau et le bâtiment peut être réduite à un mètre et demi.

• Si le réseau d'approvisionnement en eau traverse les bâtiments en transit, il reste dans la zone de responsabilité du réseau d'eau de la ville. L'organisation du logement n'est tenue que de fournir un accès à l'autoroute.
• De vos propres mains, le tableau suivant vous aidera à calculer le diamètre du système d’alimentation en eau d’une maison ou d’un appartement:

• Les instructions pour calculer le pic de consommation d’eau sont réduites à l’utilisation d’un autre tableau:

• S'il est prévu d'utiliser plusieurs points en même temps, le flux qui les traverse est résumé. Par exemple, pour une baignoire, une cuvette de toilette avec réservoir et un évier de cuisine, la valeur sera de 0,25 + 0,10 + 0,12 = 0,47 l / s.

Conclusion

Nous espérons que le contenu de cet article pourra aider le lecteur à apprendre les bases de la conception de conduites d’eau et de systèmes d’égout. La vidéo dans cet article offrira des informations supplémentaires. Des succès!
