Alimentation en eau du puits: schémas et matériaux

Est-il difficile de monter un système d'approvisionnement en eau à partir d'un puits avec ses propres mains? Dans cet article, nous allons nous familiariser avec les méthodes d'organisation de l'entrée d'eau froide dans une maison privée, les équipements utilisés à cette fin et les matériaux utilisés.

Puits et puits

Commencer à éliminer la confusion dans la terminologie.

Le puits d’eau est souvent compris comme deux choses complètement différentes:

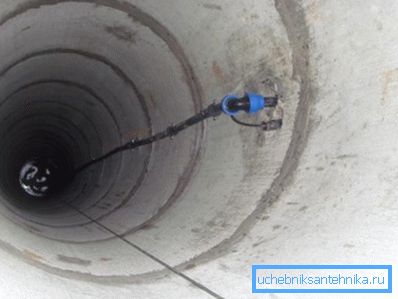

• Puits élevé, permettant de l'utiliser pour les besoins domestiques (et parfois de consommation) des eaux souterraines.

Pour clarifier: dans un partenariat de jardin ou une colonie résidentielle, l'eau d'un puits lorsqu'elle est utilisée pour boire nécessite une filtration et une ébullition obligatoires. La raison - les toilettes extérieures et les puisards, dont les drains vont dans le sol.

• Puits d’eau, dans lequel le rejet de la conduite d’eau à la maison ou à un groupe de bâtiments.

Nous allons considérer les deux options.

L'eau bien

Exigences réglementaires

Ils sont contenus dans SNiP 2.04.02-84, qui établit les règles pour l'installation de réseaux externes d'approvisionnement en eau.

Sélectionnez dans le texte des documents en surbrillance.

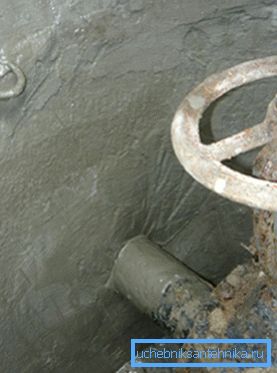

1. Les vannes d’arrêt dans les sections du système principal d’alimentation en eau sont situées dans les puits. Il est clair que nous parlons de pose souterraine; Cependant, conformément à la clause 8.42, il est en fait obligatoire: les conduites d'eau froide doivent être posées à un demi-mètre sous le niveau de gel.

1. Lors du franchissement du pipeline sous la voie ferrée des deux côtés de la transition, des puits avec des vannes d'arrêt sont fournis.
2. Conçu pour les vannes et les trous d'homme sur l'alimentation en eau doit être construit avec les distances minimales suivantes:

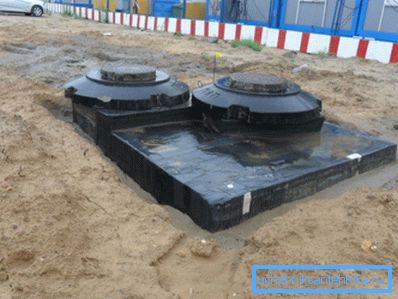

• Les puits d’inspection doivent avoir un diamètre de 1 mètre, une hauteur minimale de 0,2 m au-dessus du sol environnant et être pourvus d’une zone aveugle imperméable et d’un château en argile.

• La distance entre les puits d’alimentation en eau selon le SNIP 2.04.02-84 lors du transport d’eau chlorée ne doit pas dépasser 30 mètres. Mais pour les conduites d’eau potable, il est indiqué indirectement: au paragraphe 8.10, il est écrit que la longueur de la section de réparation lorsqu’une pose sur une ligne ne doit pas dépasser 3 km, lorsqu’elle est posée sur deux lignes ou avec possibilité de permutation - pas plus de 5 km.

Toutefois, les exigences relatives à l'installation de bouches d'incendie peuvent également influer sur l'emplacement des puits. Ils doivent assurer l'approvisionnement en eau pour éteindre tout bâtiment dans la zone desservie par l'eau courante.

Appareil

Il n'y a pas d'exigences strictes pour l'installation d'un puits, sauf la présence d'un fond drainant et d'une hauteur d'au moins un mètre et demi.

Le sens commun suggère toutefois quelques points supplémentaires:

• Dans la zone de circulation piétonnière ou automobile, sa couverture doit avoir une résistance suffisante pour supporter la charge sans destruction.
• Les parois du puits doivent fournir une capacité portante adéquate. De toute évidence, vous ne devez pas recouvrir les puits de polyéthylène pour la plomberie de plaques de béton.

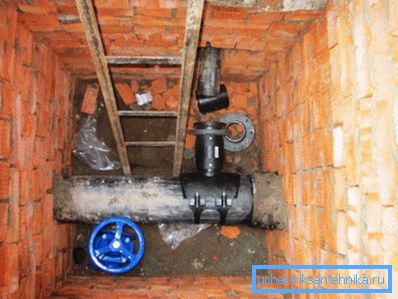

La solution la plus simple - les anneaux du COP et le poêle avec trappe PPL; Cependant, lors de l’installation d’un puits sur un système d’alimentation en eau construit antérieurement, l’installation d’anneaux pose assez de problèmes. Dans ce cas, les murs sont coulés avec du béton dans un coffrage en bois renforcé avec du treillis ou une tige; plus rarement, ils sont posés en brique pleine rouge sur une dalle de béton autour du périmètre.

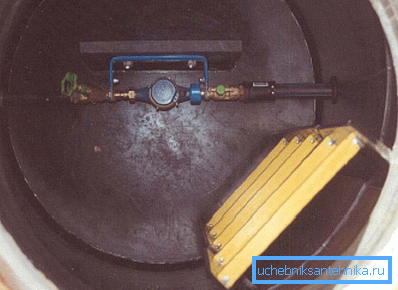

Quel équipement devrait être dans le puits?

Le minimum requis est:

1. Élément de vanne - vanne à guillotine, vanne à vis ou, plus judicieusement, vanne à bille.
2. Puisard (filtre grossier).
3. Compteur d'eau.

De plus, ce serait une bonne idée d'installer:

1. La deuxième tape après le comptoir. Il permettra de l'enlever, sans perdre tout le volume d'eau dans un système d'approvisionnement en eau.
2. Clapet anti-retour pour mesure de pression. Cela vous aidera à déterminer l'endroit où vous avez un problème de croix, avec une forte chute de pression.

Pour entrer dans les murs de la maison, on pose généralement un tuyau en polyéthylène en dessous du niveau de gel. Son diamètre est déterminé par le débit d'eau maximal:

Le choix du polyéthylène est dû à son élasticité aux basses températures: même si l'eau dans la conduite gèle, elle ne sera pas endommagée et, après le dégivrage, retrouvera sa taille initiale. De plus, il n’est pas nécessaire que l’entrée soit posée strictement en ligne droite: les courbes sont tout à fait acceptables.

Alimentation en eau du puits de datcha

Le système d’alimentation en eau du puits de la datcha peut être construit selon deux schémas - avec un accumulateur hydraulique et une capacité cumulée.

L’avantage du premier schéma est qu’il n’est pas nécessaire de l’installer sur un réservoir en hauteur (grenier, support soudé ou en élévation naturelle) de volume important. Mais l'utilisation de la capacité de stockage vous permettra de vous passer d'une pompe fixe: le réservoir peut être composé une fois par semaine à l'aide d'un tuyau.

Circuit avec hydroaccumulateur

Il comprend:

1. Pompe submersible.
2. Immédiatement après son installation, un clapet anti-retour empêche l'eau de s'écouler des tuyaux d'eau après l'arrêt de la pompe.
3. Mettre de l'eau dans la maison.
4. L'hydroaccumulateur installé dans la pièce est un récipient en métal divisé par une membrane en caoutchouc dans des compartiments pour l'air et l'eau. Les fluides sont presque incompressibles; Le coussin d'air vous permet de créer la surpression nécessaire au fonctionnement des appareils sanitaires. De plus, l'accumulateur hydraulique contient une réserve d'eau permettant à la pompe de rester à l'arrêt la plupart du temps.
5. Capteur de pression avec un interrupteur qui allume et éteint la pompe lorsque les seuils de pression sont atteints.
6. Capteur de fonctionnement à sec arrêtant la pompe lorsque le puits est vide.

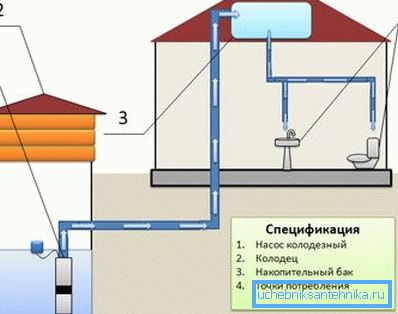

Schéma à capacité cumulée

Comme déjà mentionné, dans ce cas, le dispositif d'alimentation en eau du puits peut être considérablement simplifié, en utilisant non pas une canalisation fixe pour remplir le réservoir, mais un tuyau ordinaire. L'approvisionnement en eau interne de la maison et les tuyaux d'irrigation de la région sont reliés à la sortie du réservoir.

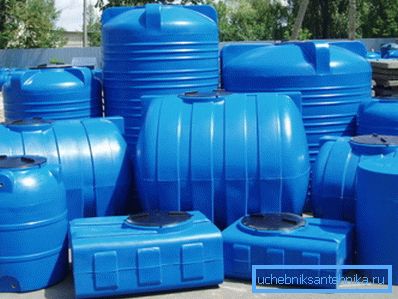

Utile: les réservoirs d'eau en polyéthylène sont déjà vendus équipés d'un tuyau de vidange de 15 ou 20 mm.

Est-il possible d'automatiser le remplissage du réservoir s'il est équipé d'un tuyau de remplissage fixe?

Bien sur. Il suffit de placer un tuyau de remplissage dans son cou et de placer deux capteurs de niveau avec flotteurs à l'intérieur du réservoir. Si la taille du col ne permet pas de les fixer directement sur le mur intérieur, une instruction simple vous aidera: fixez les capteurs sur un tuyau en acier avec une base de trépied et placez-le au fond du réservoir.

A propos des pompes

Les deux schémas décrits impliquent l'utilisation d'une pompe.

Comment choisir cet appareil?

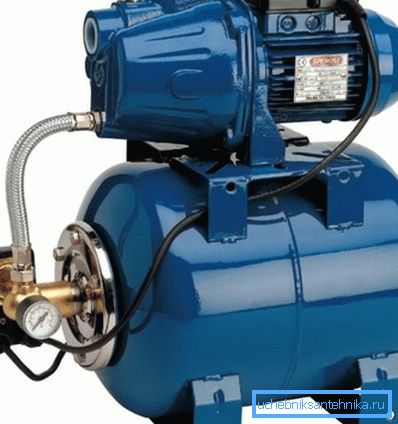

• Au lieu d’un ensemble comprenant une pompe submersible et un accumulateur hydraulique, une station de pompage conçue pour une installation en surface peut être utilisée à une courte distance du miroir d’eau (pas plus de 7 à 8 mètres). Le prix de ces appareils commence à partir de 4 000 roubles environ. Le seul inconvénient de la solution est un niveau de bruit perceptible au travail.

• Pour une eau propre (la quantité d'impuretés ne dépasse pas 30 g / m3), avec une grande profondeur du puits, une pompe à tourbillon avec une roue conviendra. Il offre une pression et des performances élevées en raison du jeu minimum entre la roue et la cochlée.

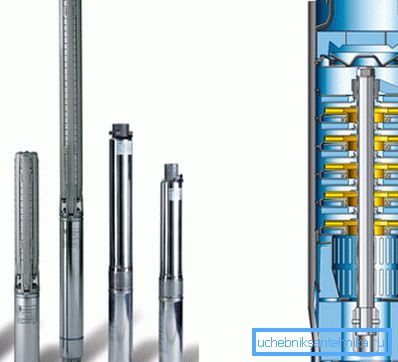

• Si l'eau contient beaucoup de sable et d'autres suspensions, il est préférable de se procurer une pompe centrifuge à plusieurs étages. Le jeu accru entre la roue centrifuge et le carter est compensé par le fonctionnement séquentiel de plusieurs étages composés d’une roue et d’un diffuseur: chacun d’eux augmente la tête d’un montant fixe.

Remarque: les pompes à vibration (à membrane), malgré leurs prix bas, ne conviennent pas à nos besoins. Les membranes qu'ils contiennent doivent être remplacées fréquemment. Pire encore, les vibrations provoquent un envasement accéléré du puits avec une diminution du débit d'eau.

Conclusion

Nous espérons avoir pu répondre à la plupart des questions qui se sont accumulées dans le lecteur. Si quelque chose dans le matériel reste incertain - peut-être que la vidéo de cet article aidera à résoudre ce problème. Des succès!
