Alimentation en eau interne et assainissement des bâtiments:

L'approvisionnement en eau interne et l'assainissement des bâtiments sont, sans exagérer, ses principales "artères". C’est la raison pour laquelle les spécialistes accordent une attention particulière au développement de ces nœuds: en cas d’erreur, le niveau de confort sera considérablement réduit et les travaux de correction des carences nécessiteront une rénovation en profondeur et des investissements financiers importants.

Ci-dessous, nous vous indiquerons quels sont les documents réglementaires régissant la conception des réseaux d’approvisionnement en eau et d’assainissement, ce sur quoi vous devez être attentif lors de la planification et les nuances à prendre en compte lors de l’installation indépendante de conduites.

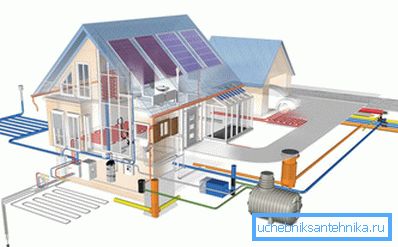

Problèmes généraux de conception

Cadre réglementaire

Les principales normes régissant les communications de ce type sont le règlement relatif aux bâtiments et à la construction de l’alimentation en eau et de l’assainissement des bâtiments (2.04.01-85), ainsi que sa version actualisée SP 30.13330.2012, entrée en vigueur fin 2013.

En outre, la conception des systèmes d'approvisionnement en eau et de traitement des eaux usées devrait prendre en compte les documents suivants:

• SP 31.13330.2012, définissant le processus de conception des systèmes d'eau extérieurs.
• SP 61.13330.2012 régulant la chaleur et l'étanchéité de différentes canalisations.
• SP 73.13330.2012, décrivant les exigences sanitaires applicables aux bâtiments et structures résidentiels, etc.

Un groupe séparé est constitué de normes et règles sanitaires:

• SanPiN 2.1.4.1074-01 - exigences relatives à la qualité de l'eau fournie par le biais de systèmes centralisés d'alimentation en eau potable.
• SanPiN 2.1.2.2645-10 - Caractéristiques des conditions de vie dans les immeubles privés et les appartements.
• SanPiN 2.1.4.2496-09 - assurer la sécurité des systèmes d'eau chaude.

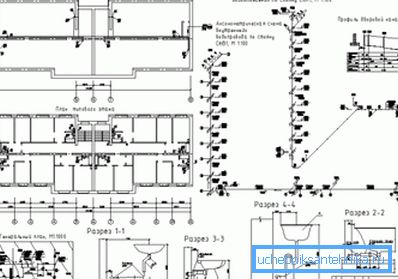

Lors de la préparation de la documentation, il est obligatoire d'utiliser des documents tels que GOST pour les dessins d'exécution des systèmes internes d'alimentation en eau et d'évacuation des eaux usées (21.601-79), ainsi que pour toute autre documentation pertinente au moment de la remise du projet de règlement.

Caractéristiques du système

Selon le SNiP pour l’alimentation en eau domestique, le système d’égout et le système d’alimentation en eau doivent répondre à un certain nombre de critères.

Ci-dessous, nous énumérons ceux qui seront les plus importants dans la conception et la mise en place indépendantes de ces communications:

• Si possible, les systèmes d'alimentation en eau et de drainage de plusieurs bâtiments devraient être interconnectés.. Cette approche permettra une utilisation plus efficace des ressources disponibles, ce qui contribuera à réduire le coût des installations en exploitation.

Faites attention! SNiP permet l'intégration de réseaux de bâtiments, quelle que soit leur affiliation.

• L'eau entrant dans la plomberie d'un bâtiment résidentiel doit être conforme aux normes sanitaires.. Pour cela, dans certains cas, il est nécessaire de mettre en place un ensemble de mesures pour le traitement de l’eau (nettoyage, clarification, etc.).
• L'eau utilisée à des fins techniques est également en cours de formation.. De plus, son degré de purification est déterminé par les caractéristiques du processus technologique pour lequel il est utilisé.
• Pour le transport de l'eau, les conduites doivent être en un matériau ne dégradant pas la qualité du liquide, même en cas de contact prolongé..

Lors de la conception des systèmes de plomberie, la consommation doit être prise en compte. Pour différents types de bâtiments, ces volumes sont différents et les chiffres les plus courants figurent dans le tableau ci-dessous:

Faites attention! Ces chiffres doivent être utilisés pour concevoir des communications que vous prévoyez de faire vous-même. Avec la construction centralisée, il est parfois permis d’augmenter ces normes, sous réserve de justification et de coordination avec les autorités locales.

SNIP recommande également de prendre en compte le niveau de pression libre, en plus du volume d’approvisionnement en eau.

La valeur minimale de ce paramètre devrait être:

• À l'entrée du bâtiment avec un bâtiment d'un étage - 10 m.
• Pour chaque étage suivant, vous devez ajouter 4 m.
• En période de consommation minimale d'eau, la pression peut être réduite à 3 m à chaque étage au-dessus du premier.

Faites attention! La valeur de la hauteur libre totale ne doit pas dépasser 60 m.

Alimentation en eau interne

Outre ces exigences, les documents réglementaires régissent également les spécificités de l'agencement de tous les circuits de communication. Nous décrivons ci-dessous les points principaux de la conception et commençons par les systèmes d'alimentation en eau chaude et froide.

Le système d'approvisionnement en eau peut être centralisé et local. Le choix du type de système doit être effectué en tenant compte des caractéristiques du site et de l’efficacité économique de l’alimentation en eau principale.

Ainsi, pour un nombre important de ménages privés, le prix d'un ensemble complet d'équipements de pompage, ainsi que le coût de la construction de puits, peuvent être beaucoup plus bas que la pose d'une branche d'une conduite principale de transport de l'eau.

Selon la destination du bâtiment, il peut être équipé des systèmes d'alimentation en eau suivants:

• Boire et boire.
• Production.
• Lutte contre le feu

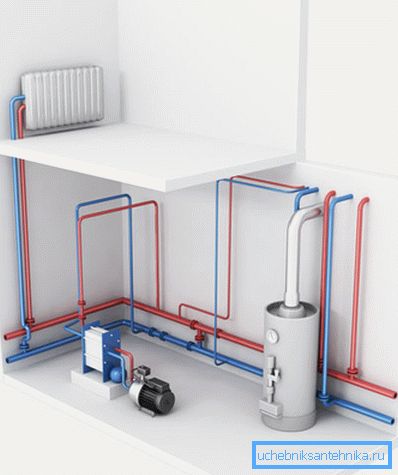

• Système d'eau chaude

Faites attention! Dans certains cas, l’alimentation en eau d’incendie est associée à la production ou à la consommation domestique.

Les principaux composants du système sont:

• Entrer dans le bâtiment.

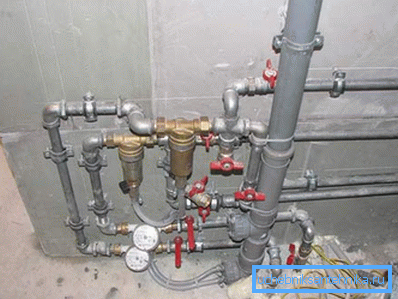

• L'unité de comptage de la consommation de fluide (elle est parfois divisée en deux nœuds, respectivement pour l'eau chaude et l'eau froide).
• Réseau de distribution.
• Risers pour l’alimentation en eau des étages supérieurs.
• Pipelines d'approvisionnement.

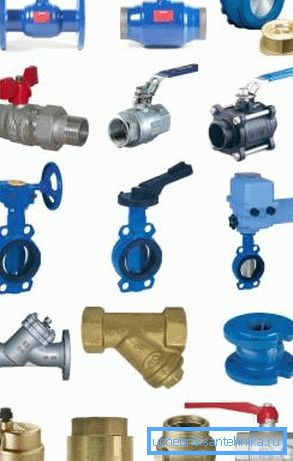

• Vannes d'arrêt et de contrôle (robinets, vannes).
• De plus, dans certains cas, la conception peut inclure l'installation de réservoirs. Un exemple typique d'une telle conception est un réservoir à membrane, qui est rempli par le fonctionnement d'un puits ou d'une pompe de puits et assure le maintien d'une pression stable dans le système.

Des exigences distinctes sont présentées au système d'alimentation en eau chaude:

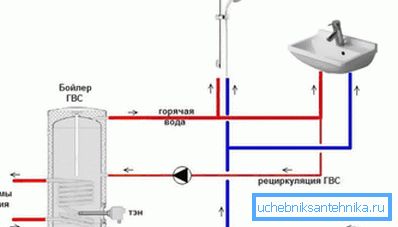

• Pour maintenir la température jusqu'au moment de la prise d'eau, l'instruction recommande d'équiper le système de circulation.
• L'installation de raccords d'admission d'eau sur les conduites d'eau chaude n'est pas autorisée.
• Lors de la pose de conduites, il convient de toujours les protéger des pertes de chaleur en équipant les locaux les plus problématiques d'une isolation de haute qualité.

Eaux usées domestiques

Tout comme la plomberie, un système d'élimination des déchets liquides doit être conçu selon certaines normes.

À ce jour, les experts distinguent ces types d’égouts:

• Sanitaire et domestique - le type le plus couramment utilisé. Il est utilisé pour l'évacuation des eaux usées d'éviers, de baignoires, de cuvettes de toilettes, de cabines de douche, d'un bidet, etc.
• Production - conçu pour fonctionner avec de gros volumes de déchets industriels.
• Combiné - est le résultat de la combinaison des deux espèces précédentes.
• Drainage interne - généralement utilisé pour éliminer l'eau de fonte des toits et autres éléments architecturaux.

Lors de la planification d'un système d'égout, il est nécessaire de calculer sa capacité (généralement compatible avec le volume d'approvisionnement en eau). Dans ce cas, il convient de tenir compte de la réglementation en vigueur dans votre région concernant le volume des rejets d’égouts.

Pour le réseau d'égout interne, les règles suivantes seront pertinentes:

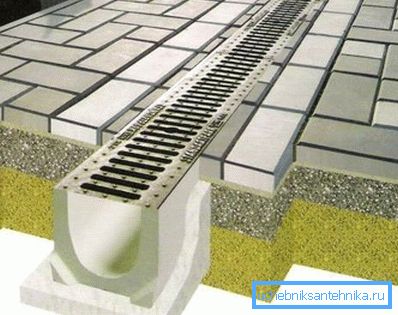

• Les eaux usées sont acheminées par gravité dans des conduites fermées. Le transport de liquides dans des plateaux ouverts est autorisé uniquement s'ils ne dégagent pas d'odeur désagréable et ne contiennent pas de substances volatiles.
• Il est conseillé de poser les canalisations de drainage en ligne droite, avec une pente constante. Fixation du câblage à la colonne montante à l’aide d’un té d’égout ou d’une croix oblique.
• La durée de vie des conduites utilisées pour la mise en place des eaux usées devrait être de 25 ans ou plus. Aujourd'hui, il est nécessaire de privilégier les produits issus des polymères technologiques (PVC, polypropylène, polyéthylène).

Recommandations techniques

Réseaux d'eau

Comme vous pouvez le constater, après avoir analysé la section précédente, de nombreuses exigences s’imposent pour organiser des communications internes. De plus, chaque nœud doit également être planifié et construit conformément à certaines normes.

Par conséquent, dans cette partie de l'article, nous fournirons des recommandations spécifiques que vous pourrez utiliser lors de la pose de plomberie et de sanitaires:

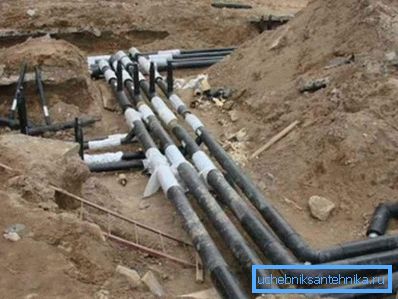

• Pour la plupart des bâtiments résidentiels et des locaux industriels, une seule entrée de pipeline est prévue dans le projet. Deux entrées ou plus ne devraient être prévues que pour les bâtiments résidentiels, conçus pour 400 appartements ou plus, des bains et un certain nombre d'installations industrielles.

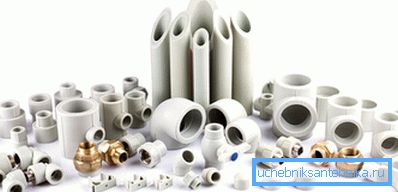

• Tous les pipelines sont assemblés à partir de pièces dont la durée de vie minimale doit être de 50 ans à une température de 20 ⁰C et 25 ans à une température de 75 ⁰C.

Faites attention! La durée de vie est calculée pour la pression fournie par les caractéristiques de performance d'un modèle de conduite particulier.

• Le réglage de l'alimentation en eau du système et sa sélection se font à l'aide de vannes. La conception de ces pièces devrait permettre une variation en douceur de la pression et une coupure fiable du débit d'eau à l'état fermé.

• Dans les endroits où il existe une alimentation en eau chaude et froide séparée, il est conseillé d'installer des mélangeurs au point d'admission. Dans certains cas, l'utilisation de deux grues distinctes est autorisée, mais cette conception sera beaucoup moins pratique.

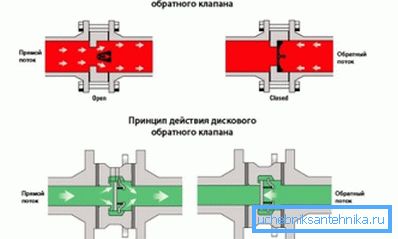

Toujours dans les systèmes d'alimentation en eau chaude, il est impératif d'installer des clapets anti-retour.

Ces pièces sont généralement installées:

• Avant les mélangeurs de groupe.
• Avant les chauffe-eau.
• Après le dosage de l'eau chaude.

Toutes les recommandations ci-dessus sont valables pour les systèmes avec système centralisé et pour les systèmes avec alimentation en eau autonome.

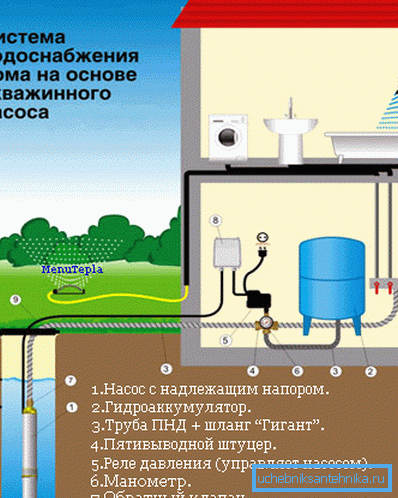

Cependant, lorsque la prise d'eau est effectuée à partir d'un puits ou d'un puits, il est nécessaire d'installer une unité de pompage:

• L'élément principal de la conception est une pompe qui soulève l'eau des profondeurs.
• Le fonctionnement de cet appareil est régulé par un système automatique qui allume ou éteint la pompe en fonction de la pression dans les tuyaux ou le réservoir.
• Afin d'économiser de l'énergie et d'égaliser la pression sur les étages supérieurs du bâtiment, un vase d'expansion est généralement installé, servant de réservoir d'eau.

Dans certains cas (en cas de fonctionnement instable du système d'alimentation en eau central), la station de pompage peut être installée en tant que système de secours.

Système de drainage

En combinaison inséparable avec l'approvisionnement en eau, vous devez vous équiper et les eaux usées.

En règle générale, les tuyaux de drainage sont posés:

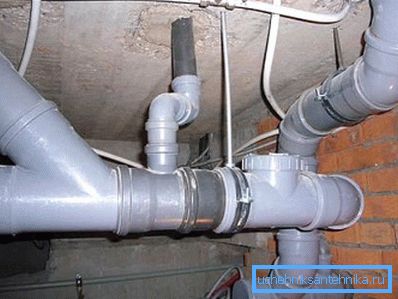

• Dans les couloirs, dépendances, ateliers, greniers et sous-sols - ouverts.
• Dans les locaux résidentiels situés derrière de faux panneaux, des plinthes, des canaux spéciaux ou des structures encastrées - est masqué.

En même temps, lors de l’installation, suivez les recommandations suivantes:

• Lors du masquage des eaux usées de tuyaux en polymère, il est nécessaire de prendre en compte la résistance mécanique des pièces et de ne pas les soumettre à des charges déformantes et destructives.

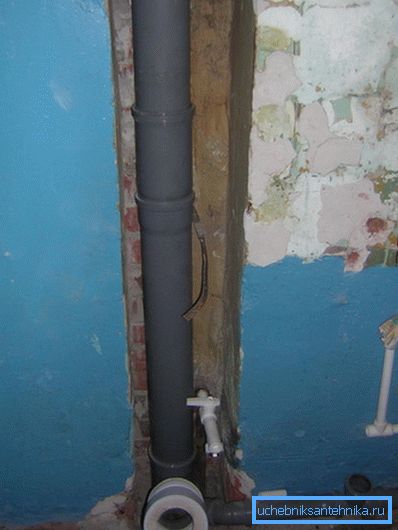

• Les sections verticales du pipeline (colonnes montantes) sont placées dans des niches spéciales, à l’exclusion des impacts mécaniques. La partie avant de la niche doit être fermée par un panneau amovible donnant accès à la colonne montante pour inspection et réparation.
• Les trous dans les plafonds à travers lesquels passent les tuyaux doivent être obturés avec du mortier de ciment. Pour une meilleure étanchéité, le tuyau lui-même est enveloppé dans un matériau d’étanchéité en rouleau.

• La partie supérieure de la colonne montante est affichée sur le toit sous la forme d'un canal de ventilation. La hauteur de levage optimale du tuyau de ventilation pour les toits plats et inclinés non exploités est d'environ 20 cm.

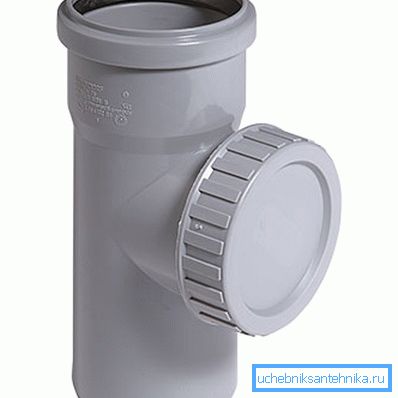

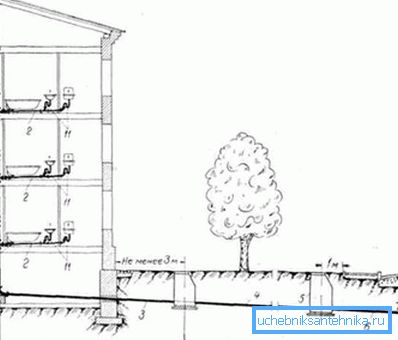

• Lorsque les conduites de pose sont enterrées, il est nécessaire de prévoir l’installation de trappes d’inspection. La zone d’écoutille ne doit pas dépasser 0,1 m².
• La distance entre les révisions dépend du type de structure. Dans les bâtiments résidentiels, il est généralement installé un audit à la fois, de 15 mètres (diamètre du tuyau jusqu'à 50 mm) à 20 mètres (diamètre 150 mm ou plus).

Conclusion

Outre les informations ci-dessus, le SNiP sur les réseaux internes d'alimentation en eau et d'assainissement contient également des informations sur divers détails de la construction et les nuances de fonctionnement de ces systèmes. C'est pourquoi, avant de commencer les travaux, nous recommandons non seulement de regarder attentivement la vidéo présentée dans cet article, mais également d'examiner de près les versions complètes de tous les documents réglementaires susmentionnés.

Nous ne pouvons assurer le fonctionnement stable des communications conçues qu'avec le respect des exigences qui y sont énoncées.
