Anneaux de puits: caractéristiques, spécifications,

L'auto-construction du puits est plus facile et plus pratique à produire en utilisant des anneaux de puits en béton armé. Bien sûr, ces anneaux sont différents, et nous voulons dire quels produits il est préférable de choisir, comment abaisser les anneaux dans le puits et comment les fixer dans la colonne.

Anneaux en béton armé

But

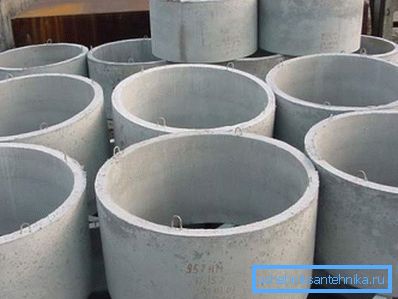

Les anneaux en béton armé pour la construction de puits sont des produits en béton armé de grades lourds de forme cylindrique avec un vide à l'intérieur. En termes simples, la bague ressemble à une courte section de tuyau dont la longueur est approximativement égale au diamètre.

La bague de puits est destinée à la construction d’un arbre de cuvelage:

• égout,
• drainage
• visualisation,
• ou bien la plomberie,
• ainsi que pour la construction de fosses septiques,
• divers collectionneurs
• et d'autres réservoirs souterrains.

En d’autres termes, les anneaux RC servent à la construction de structures en béton préfabriqué. Il s’agit le plus souvent de colonnes verticales composées de produits superposés, fixés entre eux par des supports, du mortier ou leur propre poids.

Le plus souvent, des produits similaires sont utilisés pour la construction des structures suivantes:

• Puits pour l'extraction d'eau potable. Nous avons besoin ici des produits de la plus haute qualité, à la fois en termes de résistance et de fiabilité, et en composition, car ils seront en contact avec le produit alimentaire;
• Puits d'égout. Pour la construction de ces structures, les produits de qualité inférieure sont autorisés, car la profondeur de ces réservoirs est faible et il n’ya pas de contact avec de l’eau potable;
• Orages et puits de drainage d'inspection. La même chose qu'avec les égouts;

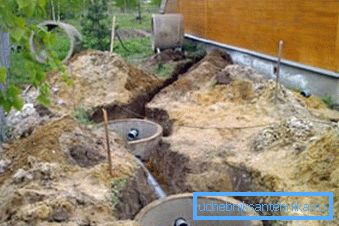

• Fosses septiques. La résistance et la fiabilité des joints sont de plus en plus exigeantes, car il y a des impuretés dans ce réservoir, dont la pénétration dépasse les limites de construction;
• Égouts pluviaux et système de drainage. Ces structures sont soumises à des exigences élevées en matière de résistance à l'eau et de durabilité.

Faites attention! On peut donc dire que les anneaux en béton armé sont utilisés pour la construction de divers ouvrages hydrauliques et pour renforcer les puits verticaux des puits.

Caractéristiques

Les produits en béton destinés à la construction de troncs de puits ont de nombreuses caractéristiques. Les principales comprennent la hauteur du produit, son diamètre interne, ainsi que la masse, le volume et l'épaisseur des murs.

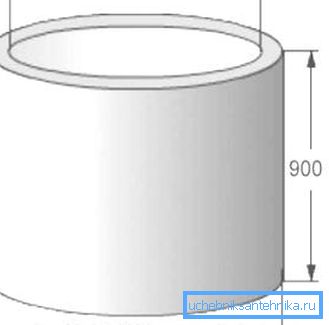

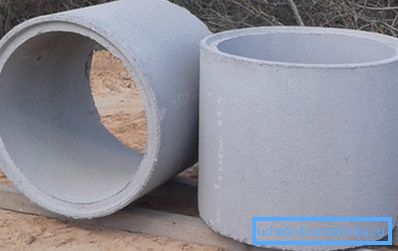

Les deux premières caractéristiques sont indiquées sur le marquage de la bague. Il se compose des lettres KS et de deux chiffres. "COP" signifie "anneau de mur", et les chiffres indiquent le diamètre intérieur (premier dans l'ordre) et la hauteur de la pièce (deuxième numéro). Par exemple, un produit portant le marquage KC 10-9 a un diamètre interne de 10 décimètres et une hauteur de 9 décimètres.

La taille des produits en béton peut être très différente: la hauteur varie de 1 à 12 dm, le diamètre interne de 7 à 25 dm. Pour la construction de puits d’accumulation d’eau, les produits les plus souvent utilisés portent les marques COP 10–9, car ils ont une largeur optimale et qu’une hauteur de 90 cm donne une masse de 550 à 630 kg, ce qui est également tout à fait acceptable.

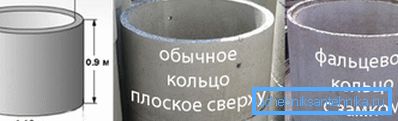

L'épaisseur de la paroi peut varier de 8 à 10 cm. De plus, les extrémités de la bague peuvent être plates ou avoir un verrou en forme de bride. Les serrures vous permettent de construire des structures plus durables et d'éviter le déplacement horizontal de la colonne lors du soulèvement du sol.

Le volume du produit peut être facilement déterminé par la formule:

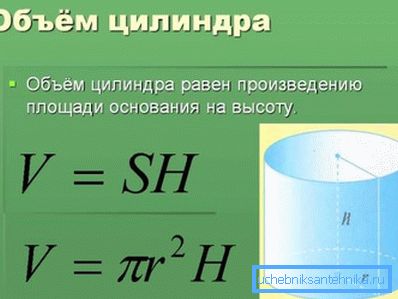

V = S * h, où V est le volume, S est l'aire de la base du cylindre, h est la hauteur du cylindre.

La hauteur est indiquée dans le marquage, mais comment déterminer l'aire de la base? Élémentaire:

S =? R2, où? = 3,14, R =? D, D est le diamètre indiqué dans le marquage.

En conséquence, on obtient: V = 0,785 * D2 * h, de plus D est le premier chiffre du marquage, h le second chiffre du marquage de la pièce.

Par exemple, calculons le nombre de litres dans l’anneau des puits KS 10-9:

V = 0,785 * 1 * 0,9 = 0,7065 cu. m = 700 l.

Dans certains produits, la hauteur peut être égale à 89 cm, le volume sera légèrement inférieur.

Le même calcul peut être utilisé pour calculer le volume d'eau dans la partie du baril recevant l'eau, mais remplace la hauteur de l'anneau par la hauteur de la colonne d'eau, qui peut être facilement déterminée en laissant tomber une corde chargée dans le puits et en mesurant la longueur de la partie humide.

Assemblage de structures

Nous souhaitons maintenant vous expliquer comment utiliser des anneaux en béton lors de la construction du puits. Comme déjà mentionné, ils utilisent à cette fin une variété portant le marquage COP 10-9.

La présence d'une serrure n'est pas nécessaire, de nombreux installateurs ont tendance à avoir des bouts plats, car la qualité des serrures n'est souvent pas à la hauteur et, de ce fait, les produits deviennent inégaux. De plus, le prix de la pièce à plis est d'environ 500 roubles. Enfin, les sceptiques soutiennent que la force du soulèvement du sol ne pourra retenir aucune serrure ou autre attache, car elle peut atteindre plusieurs tonnes par mètre carré de la surface de la structure.

Si vous envisagez de construire un puits de vos propres mains, les instructions de montage pour le béton armé vous seront utiles:

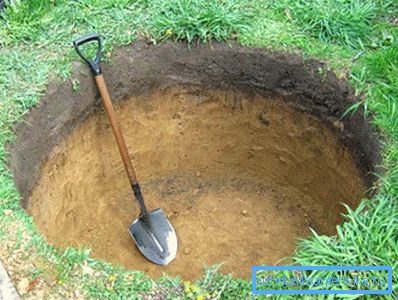

1. Une fosse est creusée dans le sol pour le premier anneau à environ un mètre et demi de profondeur. Le diamètre de la fosse - 1,3 - 1,5 m;

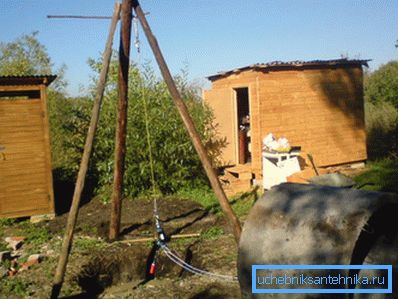

1. Un trépied avec un palan de levage ou un treuil est placé au-dessus de la fosse, à l'extrémité du câble, sur laquelle se trouvent des tronçons à quatre crochets;

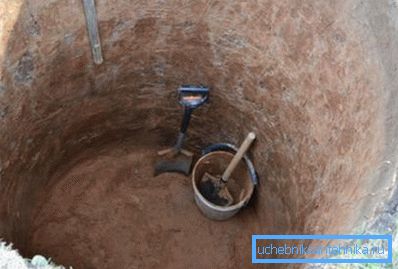

1. Avant d'abaisser les anneaux dans le puits, le fond de la fosse est nivelé et damé;

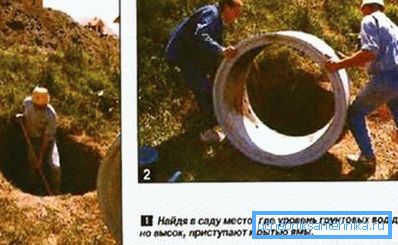

1. Marchandises en béton posées sur une surface latérale au moyen de ferraille ou d'un autre levier et laminées sur un site d'installation comme une roue;

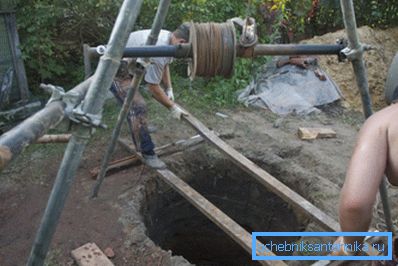

2. La bouche de la fosse est recouverte d'un bouclier en bois constitué de planches durables sur lesquelles le produit est enroulé et placé au bout;

1. Supports de fixation de crochet de chanfrein, insérés dans les extrémités de la bague, et commencent à soulever les produits en béton au-dessus de la fosse;

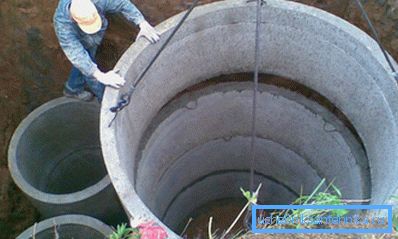

1. Lorsque l'anneau est suspendu au câble, le blindage est retiré de la bouche de la fosse et le produit est abaissé, tout en ajustant sa trajectoire en appuyant sur la surface latérale et en la faisant basculer;

1. Lorsque l'anneau est en position de conception, les oreilles de montage sont repliées vers l'intérieur et l'extrémité est recouverte d'une solution de sable, d'eau et de ciment. En général, il y a beaucoup de débats sur la façon de rater l'anneau du puits. Nous proposons l'option la plus simple et la plus écologique.

1. Après cela, la fosse est à nouveau recouverte d'un bouclier, le produit suivant est roulé dessus, levé sur les tiges, le bouclier est retiré et placé sur la pièce précédente. La précision de l'installation est ajustée manuellement ou à l'aide de leviers;

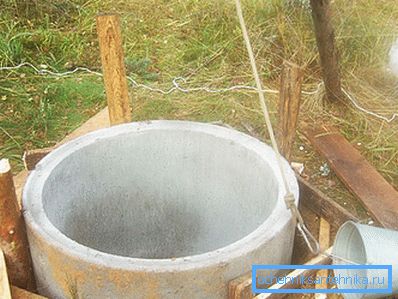

1. Puis creusez le sol sous la colonne, et quand il tombe sous la surface de la terre, le processus est répété;

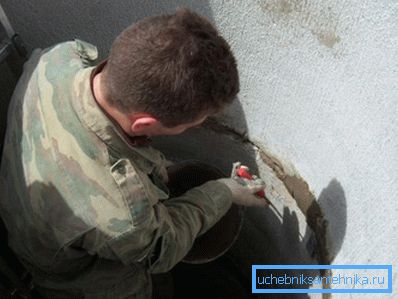

1. Après avoir assemblé toute la colonne, les joints sont recouverts de mortier de ciment mélangé à du verre liquide.

Faites attention! Procurez-vous des produits en béton uniquement auprès de fabricants fiables jouissant d'une bonne réputation à long terme, car la durée de vie du puits et l'état de l'eau y dépendront de leur qualité.

Conclusion

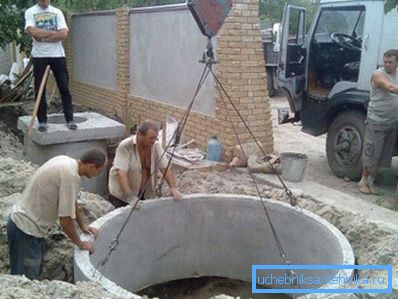

Anneaux en béton armé - le matériau le plus pratique et le plus sûr pour l’auto-construction du puits. Pour installer deux ou trois personnes et un simple mécanisme de levage, la vidéo de cet article vous aidera à mieux comprendre les subtilités du travail.
