Appareil bien sous l'eau: les principaux éléments et

Qu'est-ce qu'un puits? La réponse semble évidente: un trou dans le sol à partir duquel l'eau est pompée. Évident et erroné. Nous avons devant nous toute une gamme d'équipements, du filtre avec décanteur au système de mise en marche automatique de la pompe. Le sujet de cet article est l'installation de puits d'eau.

Composants

Alors, en quoi consiste un puits? Nous stipulerons immédiatement: nous discutons de la construction d’un puits de profondeur relativement petite (jusqu’à 70-100 mètres) avec un débit suffisant pour fournir de l’eau aux résidents d’une, deux ou trois maisons privées. Les puits industriels capables de fournir des dizaines de mètres cubes d'eau par heure et de prélever de l'eau des horizons inférieurs sont plus compliqués.

Descendez le puits.

• Puisard Il s’agit d’un tuyau à parois aveugles, encastré dans une couche imperméable sous le filtre.
• En réalité, un filtre qui assure la purification de l’eau qui arrive à la pompe du sable et des particules de sol.
• Tube de cuvelage assurant la stabilité des parois du forage. C'est grâce à elle que le puits vertical étroit ne s'effrite pas dès les premiers jours de fonctionnement.
• Fosse ou caisson situé à la tête du puits. L’objet de la construction de ce puits peu profond est double: il protège le tuyau d’alimentation en eau du gel et empêche la terre de se déverser sur le tubage.

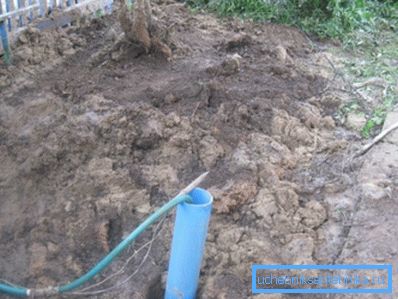

Curieusement: dans les régions chaudes, les puits se passent souvent de cet élément. En Crimée, en particulier, avec sa température positive du mois d’hiver le plus froid, on peut observer un boyau sortant directement du sol; l'eau pénètre dans la maison par un apport non enterré.

• Une pompe qui soulève l'eau d'une profondeur.
• Conduite sous pression à travers laquelle l'eau coule du puits à la maison.
• Clapet anti-retour empêchant le reflux d'eau lorsque la pompe est arrêtée.
• Contrôle automatique de la pompe.
• Capacité hydroaccumulatrice ou accumulatrice, permettant à la pompe de rester inactive.

Dans cet ordre, nous analysons plus en détail les puits de l'appareil.

Partie souterraine du puits

Colonne d'enveloppe

Le filtre et le puisard font partie de l'enveloppe et sont descendus dans le puits forés de leurs propres mains ou avec la technologie comme un tout. En règle générale, la colonne est assemblée sur place à partir de tronçons de conduite fournis avec des verrous (le plus souvent filetés).

Le diamètre du corps est généralement légèrement supérieur au diamètre de la pompe; pour les pompes de 4 pouces les plus courantes, un tube de 125 mm est utilisé.

Quels matériaux peuvent être utilisés et quelles sont leurs principales caractéristiques?

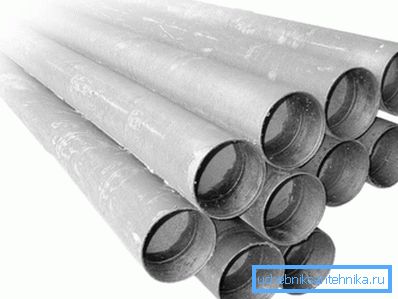

• Le matériau de boîtier traditionnel est en acier noir. Malgré la sensibilité à la corrosion, sa durée de vie atteint 50 ans ou plus en raison de l'épaisseur de la paroi pleine - 5-6 millimètres. Le tuyau à paroi épaisse ne craint aucun mouvement du sol et garantit que le puits fonctionne dans toutes les conditions; le seul inconvénient de ce matériau est son prix élevé.

• Les tuyaux d’amiante-ciment sont beaucoup moins chers; beaucoup plus bas et leur force. Le matériau ne convient que pour les sols stables avec une faible profondeur du puits (forage sur le sable).
• Le polyéthylène basse pression (PEHD) est un matériau encore plus économique. Sa durée de vie est pratiquement illimitée - avec une seule réserve: le plastique souple ne résiste pas aux contraintes mécaniques.

Cela est utile: seuls les tubes de tubage utilisés sont utilisés, qui se distinguent par leur résistance et leur épaisseur de paroi.

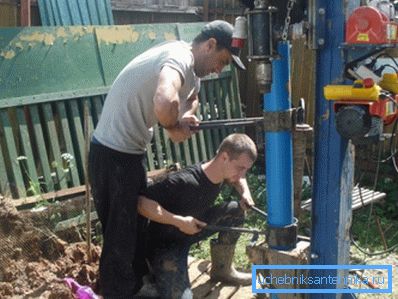

• Polychlorure de vinyle non plastifié (NPVH) - un compromis entre la résistance de l’acier et le polyéthylène à faible coût. Tuyaux un peu plus rigides en HDPE; les connexions filetées facilitent leur combinaison dans une colonne.

Quel est le filtre qui élimine la pollution?

1. Les cordes en acier sont généralement complétées par un filtre tressé en acier inoxydable.
2. Le filtre en plastique est une zone de perforation. Les petits trous avec un petit intervalle sont situés sur une longueur de 1 à 3 mètres du tuyau après une section d'environ un mètre de long du puisard.

Priyamok, caisson

La fosse est un puits ouvert légèrement en dessous du niveau de gel. Les murs sont en béton ou en briques rouges (le silicate ne tolère pas un contact prolongé avec de l'eau). Un sas en argile est formé autour du tubage et s'élève au milieu du puits, protégeant ainsi le puits de forage des infiltrations d’eau en surface.

D'en haut, la fosse est recouverte d'une dalle de béton ou de planches épaisses et est isolée de toutes les manières possibles.

Le caisson est une solution clé en main, une cloche en plastique, en acier ou en béton, souvent fournie avec une trappe. Les caisses sont très demandées en raison des gains de temps considérables réalisés au stade de l’équipement des puits.

Pompe

Quel pourrait être le dispositif qui soulève l'eau à la surface?

Dans les magasins, vous pouvez trouver trois types de pompes à puits.

1. Superficielle est situé dans la fosse ou le caisson et soulève l'eau, créant un vide dans le tuyau de descente. Il est clair que l'eau ne monte pas à partir d'une grande profondeur: ce type de pompe est utilisé exclusivement pour équiper des puits de sable avec une profondeur d'eau ne dépassant pas 10 mètres.
2. Pompe submersible à membrane fournit la tête en raison des oscillations cycliques d'un solénoïde avec une paire de membranes. Un ensemble de vannes à bille permet le mouvement de l'eau dans la bonne direction sur les deux phases du cycle.

Ces dispositifs fournissent une bonne pression pour une taille compacte et un faible coût; cependant, pour les puits profonds, ils ne doivent pas être utilisés. L'instruction est associée à une ressource relativement petite (pas plus de 2 ans) entre les réparations: les membranes en cours de travail sont continuellement déformées, accumulant ainsi la fatigue matérielle et nécessitant un remplacement périodique.

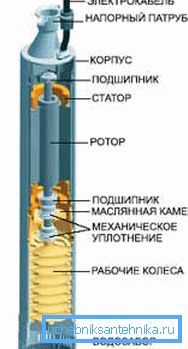

1. Enfin, la pompe centrifuge est au cœur du programme le plus populaire. - La roue centrifuge habituelle se trouve. La pompe centrifuge se distingue de son proche cousin, la pompe vortex, par la grande distance qui sépare la roue et le carter (les fabricants évitent ainsi une érosion accélérée avec des inévitables particules abrasives) et par la présence de plusieurs étapes pour compenser la chute inévitable de pression lorsque le jeu augmente.

Chaque étage est constitué d’une roue et d’un diffuseur séparés; dans le même temps, les impulseurs sont montés sur l'arbre commun à tous les moteurs électriques. Un étage augmente la pression à la sortie de la pompe de 5 à 10 mètres.

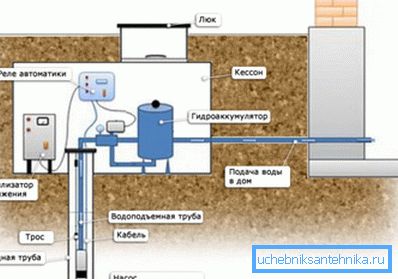

Équipement aérien

À quoi ressemble un dispositif de puits d'eau au-dessus du sol?

Tampon

La capacité hydroaccumulatrice ou accumulatrice joue ce rôle.

Chaque solution a ses propres avantages et inconvénients.

• L'accumulateur est capable de créer plus de pression dans le système d'alimentation en eau, il peut être placé à n'importe quel point du système d'alimentation en eau. Cependant, les accumulateurs ont un volume relativement petit et sont assez coûteux.
• La capacité d'accumulation, au contraire, à un coût modéré peut avoir une quantité très importante, ce qui vous permettra de transférer les pannes de courant ou de réparer la pompe sans gêne. Cependant, il devra être situé en haut du bâtiment.

Référence: afin d’assurer une pression acceptable de 1 kgf / cm2 dans le système d’alimentation en eau, la capacité devra être augmentée à une hauteur de 10 mètres, ce qui correspond à peu près à trois étages.

Automatique

C'est un capteur, sur la commande duquel le relais allume et éteint la pompe.

Le type de capteur dépend du type de capacité de la mémoire tampon:

• Dans le cas d'un hydroaccumulateur, la pompe est activée lorsque la pression dans la conduite d'eau tombe en dessous de la valeur seuil.

• En capacité d'accumulation, le capteur de niveau d'eau à flotteur est placé.

Conclusion

Si le lecteur n'a pas reçu de réponse à une question, il la trouvera peut-être dans la vidéo de cet article. Des succès!
