Appareil de forage

Le nombre de personnes désireuses de vivre dans une maison de campagne ne fait qu'augmenter chaque année, mais l’un des principaux problèmes que rencontrent les propriétaires est le manque d’approvisionnement en eau central. Forer un puits pour trouver de l’eau peut résoudre le problème de l’approvisionnement en eau, mais tous ne peuvent pas supporter le coût des services d’une brigade pour la mise en place d’un puits. Une alternative aux services de spécialistes peut être une foreuse sur mesure pour un puits avec ses propres mains, qui sera à un prix plusieurs fois moins cher et qui pourrait à l’avenir être un bon revenu supplémentaire.

Le choix de l'installation pour le forage

La conception de l'installation dépend de la méthode de forage choisie. Les appareils de forage de petite taille sont répartis dans les types suivants:

• perceuse à câble;
• forage à la tarière;
• rotation ou hydroburning avec une perceuse.

En fonction de la méthode de forage choisie, la conception et l'équipement seront complètement différents.

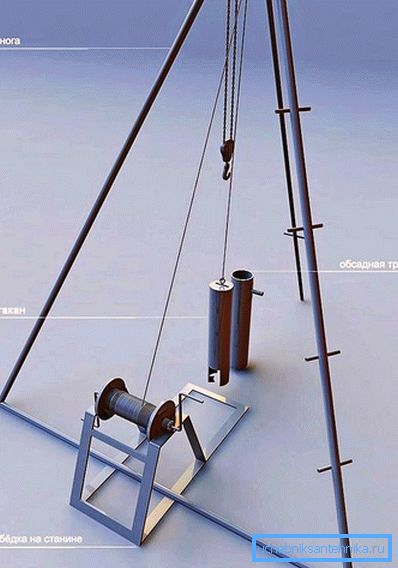

Plate-forme de forage de choc

Dans la mise en œuvre de ce type d’installation, c’est très simple et probablement le moins coûteux. Le principe de fonctionnement de l'unité de forage à fil de choc est la destruction de la roche à l'aide d'un ciseau ou d'un verre qui tombe dans le puits. L'enlèvement de la roche détruite du fond du puits est effectué à l'aide d'une boîte de conserve. La conception de cette installation comprend les éléments suivants:

• cadre en métal pliable sous la forme d'un trépied avec côté et treuil;
• burin ou verre de conduite;
• moteur à engrenages;
• câble ou corde en métal;
• barre de choc.

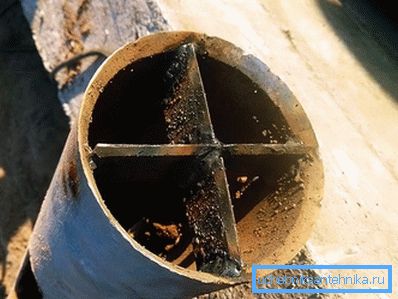

L'outil de travail de l'installation est un verre, qui est un segment de tuyau en métal à paroi épaisse d'une longueur de 1 à 2 m (plus le projectile est long, plus le forage est lisse) et de 8 à 12 cm de diamètre, au fond duquel le bord coupant d'un métal plus dur est soudé.

Le tranchant doit avoir un biseau à l'intérieur du verre. Au-dessus du verre, une enclume est disposée, qui est frappée par une tige de forage. Le poids du verre pour un fonctionnement plus efficace est d'environ 80 kg.

Le trépied est fait de tuyaux en métal. La tour doit avoir une hauteur qui dépassera la longueur de la perceuse. Au sommet d'un trépied, un bloc est monté à travers lequel un câble ou une corde est tiré. Le câble doit avoir une grande marge de sécurité et son diamètre doit être d’au moins 10 mm. Un motoréducteur est utilisé pour lever et abaisser un élément de forage. Un moyen plus simple consiste à utiliser un portail manuel, comme dans un puits.

À l'aide d'un treuil, le verre s'élève au-dessus du fond et s'abaisse brusquement, car c'est lors de l'impact du verre sur la couche de roche qu'une partie de celui-ci est capturée. À l'intérieur du verre, le rocher est maintenu en raison de la force de friction.

Pour le passage de l'outil de forage, une tige de forage est utilisée plus profondément, ce qui frappe l'enclume du verre. Après plusieurs coups de ce type, le verre se lève pour en extraire la terre et l'opération se répète.

Vous pouvez utiliser le verre sur des sols denses, contenant des particules d'argile. Le jaune est utilisé pour le forage de puits dans des roches meubles. Au bas de la coque se trouve une valve qui s'ouvre lors de l'impact et se ferme lors du levage, ce qui maintient la roche au centre. Pour le passage des roches, des morceaux spéciaux sont utilisés, et les roches détruites sont enlevées à l'aide d'un jaune.

À l'aide de forages à percussion sur des sols simples, il est possible de forer un puits jusqu'à 100 m, comme le montre la pratique, un appareil d'un puits de 40 mètres prend environ 7 jours.

Perceuse rotative compacte

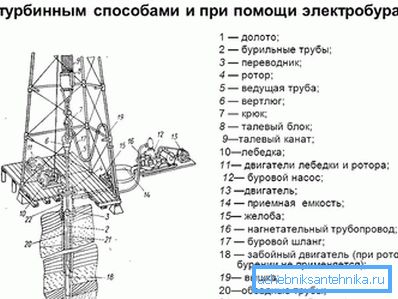

Le forage rotatif est l’une des méthodes les plus populaires de construction de puits. Le puits est foré à l'aide d'une tige de forage spéciale, à l'extrémité de laquelle se trouve un trépan, la rotation de la tige pouvant être assurée par un moteur électrique ou à essence.

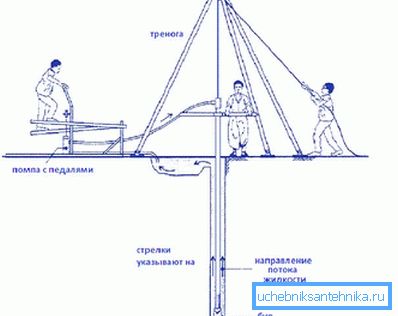

L'enlèvement de la roche détruite du fond est le plus souvent effectué à l'aide d'une boue qui est alimentée par une motopompe par l'intermédiaire de tiges de forage jusqu'au fond d'un puits - elle est transportée à la surface par la couronne.

Les principaux éléments de la conception:

• cadre pliant;
• moteur à engrenages;
• pivoter;
• pompe à moteur;
• tiges de forage;
• les ciseaux;
• treuil

La plate-forme est conçue pour des charges lourdes, elle doit donc être en acier robuste et stable. Le cadre est la partie de la conception qui peut être réalisée indépendamment. Le pivot est l’un des éléments les plus difficiles de l’installation: les tiges de forage, le réducteur de moteur et le tuyau d’alimentation en fluide de rinçage y sont raccordés. Il sera très difficile de fabriquer de manière indépendante, il est plus facile de commander chez l’entreprise ou d’acheter tout prêt.

Pour l’utilisation de tiges de forage, il convient d’utiliser des tubes d’une épaisseur minimale de 5 mm et d’une longueur approximative de 1,5 m. Ce type de fil empêche les ruptures et la force est répartie dans toute l'épaisseur du métal.

Le moteur électrique est fixé à un chariot spécial qui se déplace librement le long des guides verticaux. Cette méthode d'installation vous permet d'augmenter la force exercée sur le foret et d'obtenir un mouvement vertical du foret.

Le moteur électrique doit obligatoirement comporter un relais de protection inversé et chaud, car il sera très chaud lors du forage de roches dures.

Le treuil peut être à la fois manuel et électrique, cette dernière option est beaucoup plus facile et accélère le processus de levage des tiges.

Pour le forage de puits, il est préférable d'utiliser des forets industriels, ils sont plus fiables, bien que coûteux, mais ils vous suffiront pour plus de cent mètres de forage. Grâce à cette installation, il est possible de forer des puits de plus de 100 m de profondeur dans n’importe quelle roche.

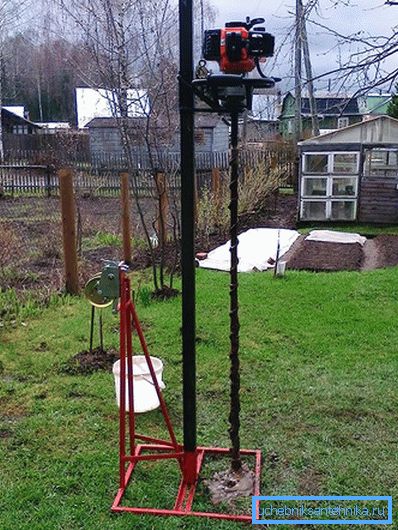

Foreuse

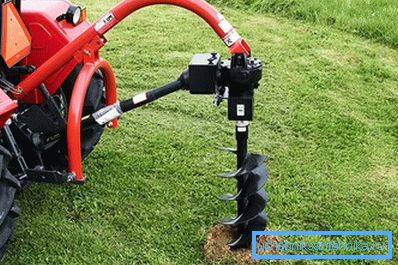

L’installation pour le forage à la tarière est l’une des plus simples et peut être réalisée même à partir d’un exercice de pêche. Le processus de forage ne nécessite pas beaucoup de travail et consiste à enlever le sol à l'aide d'une vis. Il est ainsi possible d’obtenir des puits d’une profondeur allant jusqu’à 10 m et d’un diamètre allant jusqu’à 100 mm.

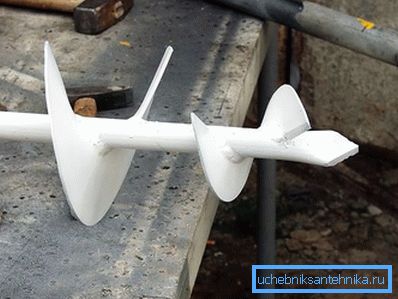

Pour la fabrication d’une telle installation, il faudra un tuyau en acier d’un diamètre de 100 mm. Un filetage extérieur est disposé sur la partie supérieure du tuyau et à l'extrémité opposée de la vis d'un diamètre d'environ 20 cm, le nombre de tours n'est pas supérieur à deux. À la fin de la tarière, des couteaux en acier dur sont soudés (principe de la foreuse de pêche).

Pour une rotation plus pratique de la tarière, vous devez souder un autre tuyau d'environ 1,5 m et un té avec un filetage interne. Le té est vissé sur une barre pliable de 1 à 1,5 m de long et peut être foré manuellement ou avec un moteur électrique. S'il est percé manuellement, il doit être enlevé tous les trois tours de la vis pour nettoyer la roche. Répétez l'opération jusqu'à ce que la profondeur soit égale à la longueur de la tige, après quoi il faut l'allonger. La connexion des tiges est réalisée à l'aide de raccords filetés ou de goujons. Si la profondeur du puits est supérieure à 8 m, les structures doivent être montées sur le cadre. Un treuil est utilisé pour extraire les tiges de forage et la tarière.

Vidéo

Dans cette vidéo, vous pouvez voir le travail d'appareils de forage improvisés pour le puits:
