La mise en œuvre de l'un quelconque des systèmes d'approvisionnement en eau nécessite beaucoup d'expérience et de professionnalisme - du choix d'un site de forage à la pose de canalisations dans la maison. N'oubliez pas que le système électronique de gestion et de contrôle va intervenir, ce qui complique considérablement les systèmes et leur mise en œuvre.

Il sera également nécessaire de prévoir toutes sortes de mécanismes de protection en cas de situation d'urgence, et ici il n'y a pas d'expérience, encore moins à faire.

Nécessite une approche professionnelle

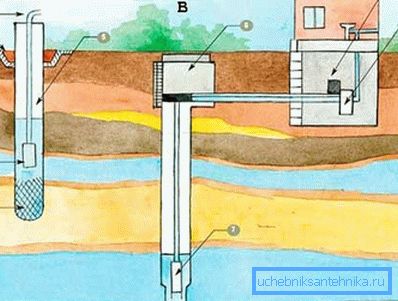

Le schéma général d'approvisionnement en eau ne dépend pas fortement du type de puits utilisé - «sur le sable» (gauche - A) ou «sur le calcaire» (droite - B) - et est illustré à la figure «A»:

• 1 - filtre maillé pour le puits directement au fond du boîtier, cela n’exempte pas la nécessité d’installer un système complet de filtres spécialisés dans la maison;
• 2 - pompe submersible;
• 3 - le blocage de l'argile avec une zone aveugle - protège à la fois des eaux de fonte et des eaux de pluie et de l'eau extraite du puits à la suite du premier, du principal, et des suivants pompages préventifs;
• 4 - le soi-disant pipeline-jars, en tant que trait distinctif de la sortie supérieure du «puits au sable»;
• 5 - boîtier;
• 6 - une chambre de caisson, déjà caractéristique d'un «puits sur calcaire» profond, pour l'égalisation de la pression;
• 7 - pompe, si le puits est une haute pression artésienne, la pompe peut être négligée, mais en général, seulement lors de la première utilisation du puits;
• 8 - système de contrôle automatique avec relais de protection contre les surcharges;
• 9 - hydroaccumulateur - un élément indispensable de tout système d'alimentation en eau à partir d'un puits.

Sortie de ventilation

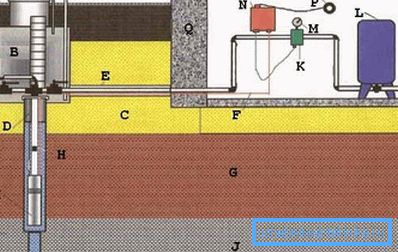

La photo «B» montre un schéma d’alimentation en eau très similaire, mais en même temps, plus parfait pour une maison individuelle - ici, une sortie de ventilation d’un caisson est utilisée..

Nous notons que ce schéma utilise un drainage d’eau fondamentalement important par un pipeline situé à l’extérieur de la maison directement à partir du caisson:

• A - ventilation de la chambre du caisson;
• B - caisson;
• C - couche de sable;
• D - câble de sécurité de tout l'équipement descendu dans le puits, impossible de l'oublier;
• E - un boîtier de protection du pipeline principal à la maison;
• F - câble électrique pour le contrôle de la pompe;

• G - couche d'argile;
• H - clapet anti-retour;
• I - pompe, nous remarquons que le filtre dans ce schéma est tiré vers le haut, il est permis si le puits a été pompé bien au début;
• J est une couche de calcaire;
• Le K - pressostat est un mécanisme de protection obligatoire qui peut être connecté au canal de drainage de l’eau à l’extérieur de la maison en cas d’augmentation urgente de la pression;
• L - réservoir à membrane, généralement pour les conditions domestiques, il y a suffisamment de réservoir pour 60-70 litres;
• M - manomètre;
• N - panneau de commande;
• P - Alimentation normale à domicile standard en 220 V et 50 Hz.

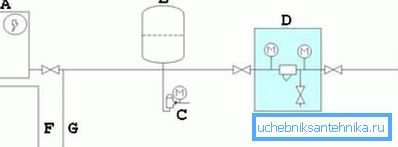

Schéma de circuit

L’alimentation des principaux composants du système est la suivante:

• A - une chaudière ou tout autre appareil électrique permettant de chauffer l'eau d'un puits;
• B - réservoir d'eau de 40 à 50 litres, même si sa capacité dépend des préférences de chacun;
• C - relais de protection contre les chutes de pression dans les deux sens, lorsque la pression chute fortement ou fortement et augmente de manière significative;

• Filtre D - habituellement, plusieurs filtres sont insérés dans le système, souvent de nature spécialisée (pour le fer, pour l'eau calcaire);
• E - une partie du circuit directement dans le puits;
• F - sortie d'eau chauffée;
• G - sortie d'eau froide.

Réalisations - un objectif, des moyens de réaliser différents

Considérons plusieurs schémas pour la mise en œuvre de l’approvisionnement en eau à partir d’un puits à domicile, qui se différencient par l’utilisation d’équipements spécifiques très utiles. Nous vous conseillons de faire attention à ces nuances.

Protection contre la perte d'eau

Cette protection est l’une des tâches les plus urgentes de l’approvisionnement en eau d’une maison de campagne..

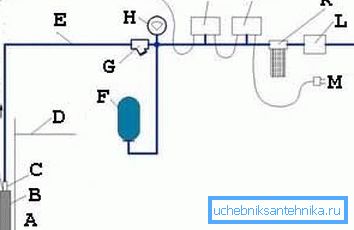

La façon de l'implémenter dans le diagramme suivant:

• R - Eh bien, remarquez, le schéma ne dépend pas du type de puits - parfait - imparfait, sur sable - sur calcaire, sur une couche à écoulement libre - sur un lit sous pression;
• B - pompe submersible;
• C - Clapet anti-retour - remarquez le fil très important allant au relais: il fournit une protection instantanée en l'absence d'eau, même sans analyser la pression et la présence d'eau dans les tuyaux en haut;
• D - niveau du sol;
• E-pipeline;
• F - hydroaccumulateur;

• G - filtre grossier, il est également appelé réservoir de boue - un élément très fantaisiste du système, qui doit souvent être retiré pour des raisons de maintenance;
• H - manomètre;
• I - interrupteur de pression;
• J - relais de marche à sec - c’est une caractéristique distinctive de cette implémentation;
• K - un autre filtre avec des cartouches remplaçables;

• L - réducteur de pression;
• M - alimentation standard à 220/50;

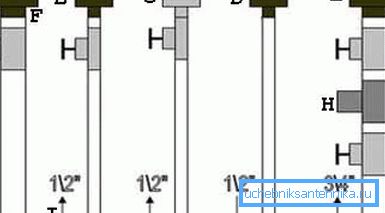

• N - ensuite consommateurs sous forme d'installations sanitaires et de machines à laver; L'un des consommateurs les plus remarquables est la chaudière à gaz, qui peut être raccordée comme suit:

• A - alimentation en chauffage;
• B - alimentation en eau;
• C - approvisionnement en gaz;
• D - canal d'eau inversé;
• E - le canal de retour du système de chauffage;
• F - écrou de type américain;
• Robinet à tournant sphérique en G;
• H est un filtre, généralement un dispositif de nettoyage grossier est suffisant;
• I - les flèches indiquent la direction du support actuel, les nombres - les diamètres recommandés des conduites.

Réchauffement et imperméabilisation

Lorsqu'il s'agit de travailler avec un puits, il ne faut en aucun cas oublier les basses températures et la probabilité élevée que l'eau gèle dans les tuyaux. D'où le besoin d'imperméabilisation et d'isolation (dans la figure "B", les deux tâches sont résolues à l'aide d'un bidon - E).

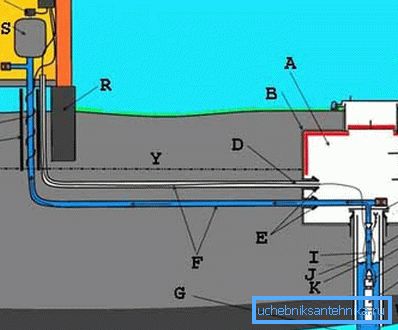

Le schéma qui met le problème du réchauffement au premier plan peut être:

• A - chambre de caisson;
• B - imperméabilisation;

Bon conseil! Lors de la création d'une imperméabilisation, nous vous conseillons de suivre la règle «d'or» - celle-ci doit comporter plusieurs couches. Par exemple, sur la couche inférieure, il y a du plâtre isolant, puis une couche ventilée, puis du polyéthylène sur la latte. Assurez-vous de couvrir le polyéthylène en une seule pièce. Si cela n’est pas possible, connectez les bords des feuilles voisines avec du ruban adhésif imperméable des deux côtés.

• C - isolation, généralement sous la forme de panneaux de mousse résistant à l'humidité;
• D - câble électrique dans un boîtier de protection;
• E - Joints d'étanchéité, le système doit être extrêmement étanche.
• F - pipelines;
• G - puits ouvert à l'eau;
• H - bouchon d'étanchéité;
• I - tuyau d'ascenseur d'eau interne;
• J - câble de sécurité;
• K - niveau d'eau monte dans le puits;

• L - corps de boîtier en métal;
• M - ce boîtier est également en métal, mais le plastique est également souvent utilisé;
• N - clapet anti-retour;
• O - pompe submersible;

Bon conseil! Les pompes submersibles sont efficaces pour le premier pompage du puits. À l'avenir, il est conseillé d'envisager l'installation d'une pompe de surface plus puissante. Ses performances sont bien supérieures et sa maintenance beaucoup plus pratique. Un inconvénient est le prix, qui est nettement supérieur à celui des pompes submersibles.

• P - isolation;
• Q - système de chauffage électrique - on utilise ici une protection complète contre le gel;
• R - la fondation de l'immeuble;
• S - accumulateur hydraulique;
• T - interrupteur de pression;
• V - tableau de commande électronique;
• U - sortie d'eau vers les appareils consommateurs d’eau de la maison;

• W - couche d'argile;
• X est calcaire;
• Y - Niveau de gel du sol - Ce niveau doit être déterminé lors du processus d'analyse et de sélection du point de forage d'un puits.
• Z - ventilé sous terre, et un autre avantage de créer ce type de fondation.

Faites attention aux consommateurs à la maison

Eh bien, maintenant que, pour le plaisir de tout le monde, les consommateurs d’eau extraite du puits.

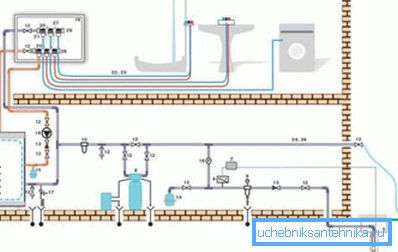

Nous recommandons ce schéma comme principal lors de l'établissement de l'alimentation en eau à partir d'un puits:

• 1, 2, 3, 4, 5 - éléments extérieurs: pompe, couplage, câble, assurance, tête de puits;
• 6 - interrupteur de pression;
• 7 - panneau de commande électronique;
• 8 - adoucisseur d'eau;
• 9 - filtre, nous recommandons de faire attention aux appareils avec lavage à contre-courant;
• 10 - un filtre de plus, nettoyage fin avec cartouches remplaçables;
• 11 - chaudière;
• 12 - robinet d'eau;
• 13 - clapet anti-retour;

• 14 - hydroaccumulateur, conçu pour une pression de 10 bars avec un volume de 50 litres;
• 15 - hydroaccumulateur, mais déjà 25 litres à la même pression;
• 16 - manomètre avec robinet;
• 17 - système de sécurité de la chaudière;
• 18 - pompe interne;
• 19 - armoire de distribution;
• 20 - collecteur;
• 21 - connexion;
• 22 - un tuyau, dans le schéma donné 16 sur 2;
• 23 - enveloppe de protection ondulée;
• 24 - tuyaux en cuivre de 22 mm de diamètre;
• 25 - également un tuyau de cuivre, mais de diamètre - 18 mm;
• 26 - isolation thermique;
• 27 - crochets;
• 28 - bouchon pour le collectionneur.

Plonger dans le particulier

Lors de l’organisation de l’approvisionnement en eau, il est nécessaire d’effectuer tous les travaux sur le puits, ce qui déterminera le succès de toutes les activités futures..

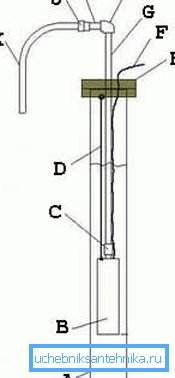

La disposition des appareils sous le sol sera simple:

• A - bien, boîtier;
• B - la pompe;
• C - clapet anti-retour;
• D - câble pour l'assurance;
• E - tête;

• F - câble électrique vers le système de contrôle;
• G - conduite basse pression;
• H est l'angle de raccordement de la basse pression;
• I - pipeline;
• J - nut - américain;
• K - est allé au pipeline de métal-plastique aux consommateurs.

La présence de la chambre de caisson n’est pas requise lors de l’équipement d’un puits, mais la chambre est très souhaitable si l’eau provient du fond sous pression.

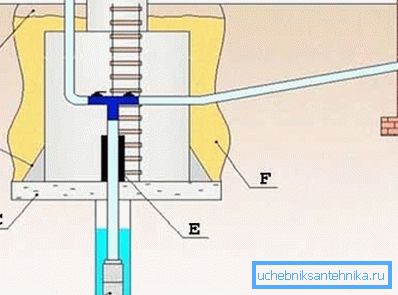

Nous vous conseillons de réaliser une chambre à caissons avec ventilation et déchargement d'urgence du drainage de l'eau en dehors du système d'alimentation de la maison:

• A - le remblayage des sols, nous vous conseillons par ailleurs de créer un puissant château en argile afin de protéger les eaux de pluie et de dégel des chutes, ainsi que les eaux remontées après le pompage du puits;
• B - câbles de bandage;
• C - dalle de béton;

• D - la pompe;
• E - imperméabilisation;
• F - pour l'aspersion de la chambre dans du sable et du béton, le ratio recommandé de sable et de ciment est de 5: 1.

Conclusions

La question de savoir comment produire de l’eau à partir d’un puits dans le pays a plus d’une solution, mais souvent une seule répond à vos conditions d’exploitation spécifiques.

Il faudra tenir compte de nombreuses nuances, dont certaines devront être prises en compte lors de la conception de la maison dans son ensemble.

• Par conséquent, l’instruction exige tout d’abord l’inclusion d’un plan détaillé pour l’alimentation en eau de la maison au stade de la conception de la zone suburbaine.
• Et, deuxièmement, il sera très difficile de faire face à une équipe de constructeurs intégrée expérimentée pour effectuer tout le travail clé en main.

Cependant, cela vous convaincra et une vidéo supplémentaire dans cet article, que nous vous recommandons de regarder plus d'une fois.
