Automatisation du puits: en quoi consiste-t-elle et pourquoi

Lorsque vous organisez un approvisionnement en eau utilisant des ressources souterraines, il est extrêmement important de choisir l'automatisation appropriée.

Le terme "automatisation de puits" désigne un ensemble de dispositifs comprenant:

• relais de contrôle;
• unité électrique de puissance;
• divers systèmes de protection destinés à éviter tout risque d’endommagement du moteur et de la pompe.

Contrôle automatique de la pompe

Deux systèmes de contrôle pour le démarrage / l'arrêt d'une pompe submersible sont les plus couramment utilisés:

• par le volume d'eau dans le réservoir de stockage;
• sur le niveau de pression dans l'approvisionnement en eau.

Contrôle du travail de niveau d'eau

Ce système est utilisé lors de l’utilisation de pompes submersibles pour des installations à pression d’eau ou lors du remplissage d’un réservoir spécial dans lequel l’eau est pompée vers les consommateurs par une pompe supplémentaire.

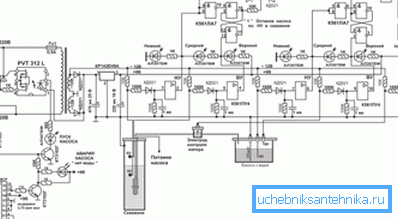

1. À l'intérieur des réservoirs de stockage sont montés des capteurs de niveau spéciaux. Ils contrôlent, à l'aide de relais de commande, les seuils de remplissage inférieur et supérieur du réservoir. En fonction du volume d'eau, les relais commandent de démarrer ou d'arrêter la pompe. Les capteurs peuvent être des flotteurs ou des électrodes. Les premiers sont moins fiables, car leur ressource de travail est petite.
2. La capacité de stockage d'eau doit être équipée d'un trop-plein d'urgence, en cas de débordement.

Faites attention! Le principal avantage de ce système est la stabilité de la pompe. Hydraulique en constante, car la consommation nominale est calculée sur la hauteur composée de la profondeur du puits, de la hauteur du château d'eau et du bec de 1/2 mètre. Chaque cycle est égal à la dépense de la totalité du volume du réservoir / tour, il prend en compte la consommation de l'analyse actuelle de l'eau. Le danger de contraction du moteur est évité, ce qui augmente sa durée de vie.

Pompe de contrôle de pression

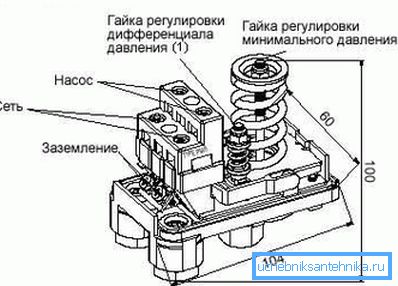

1. Selon ce schéma, la pompe est contrôlée par une commande de relais, qui est montée sur le pipeline. Il définit deux valeurs: la pression à laquelle activer ou désactiver la pompe.
2. Cette alimentation en eau automatique à partir d'un puits est le plus souvent utilisée pour des puits individuels, contrairement au schéma précédent, typique des systèmes collectifs d'alimentation en eau.
3. En règle générale, dans ce cas, des récepteurs sont utilisés (réservoirs à membrane). Ils sont nécessaires pour maintenir la surpression requise dans le système, ainsi que pour compenser les faibles coûts et les coups de bélier.
4. Il est très important de configurer correctement le relais en fonction des paramètres de la pompe et du volume du récepteur. Pour que l'unité de pompage ne fonctionne pas trop souvent, il est nécessaire de définir les seuils de pression supérieur et inférieur, en fonction de la zone moyenne des caractéristiques de la pompe. L'hystérésis des valeurs doit être choisi entre 1,2 bar et 2,5, en tenant compte des données sur le maximum de la pompe démarre à un certain moment.

Les pressostats, qui sont utilisés dans un tel schéma, sont divisés en homologues industriels et domestiques.

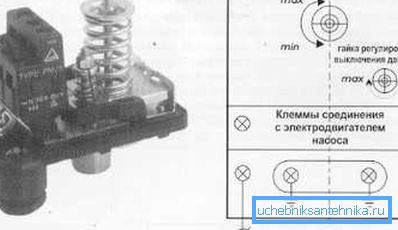

1. Les premiers sont équipés de puissants groupes de contact et peuvent supporter un courant allant jusqu'à 16 ampères. Cependant, ils ne disposent pas d'une échelle d'ajustement indiquant la plage de pression pour l'ajustement.
2. Par conséquent, un manomètre est nécessaire pour configurer ces relais.
3. L'avantage de tels dispositifs pour le puits est la possibilité d'utilisation dans des circuits électriques de puissance pour le contrôle direct de la pompe. De plus, les appareils industriels ont une fiabilité et une précision élevées.
4. Contre - faible précision de réglage et faible durée de vie, en raison de l’impact de forts courants d’appel. Les appareils ont des contacts à faible courant, ils doivent être commutés via le démarreur externe.

L’instruction exige que, pour le fonctionnement de la pompe, en association avec un relais de type industriel, l’utilisation d’armoires de commande avec ou sans instruments pour une protection supplémentaire.

Lors du montage d'un relais domestique, il suffit de connecter la pompe directement au réseau, à l'aide de ses groupes de contact. La conception simple et le prix bas de l'appareil le rendent populaire parmi les acheteurs.

Faites attention! Cependant, ces économies sont compensées par des dépenses supplémentaires associées au remplacement du relais, qui ne diffèrent pas par leur durabilité. En outre, même si vous installez un nouvel appareil de vos propres mains, vous ne pourrez pratiquement pas restaurer les paramètres nécessaires et en tester le fonctionnement.

Dispositifs de protection de pompe

Les principales causes de défaillance des pompes de forage sont les suivantes:

• leur fonctionnement à tension réduite / augmentée dans le réseau électrique;
• surcharge du moteur;
• leur travail au ralenti, autrement dit, sans eau.

Techniques de sécurité

1. Le meilleur moyen de rendre la qualité de la pompe efficace consiste à utiliser des stabilisateurs de tension alternative.. Souvent, le puits de forage automatique comprend un relais de contrôle de tension. Il éteint la pompe lorsque la tension baisse et règle l'asymétrie et l'ordre des phases sur les moteurs triphasés.

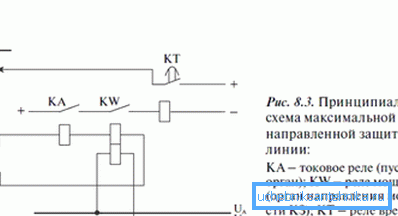

1. Les moteurs électriques sont protégés des surcharges par des relais thermiques (de courant). Ils éteignent l'appareil lorsque le courant défini est atteint. Il est important que la variation des réglages d'un tel relais coïncide avec la valeur nominale du courant de la pompe.
2. De la marche au ralenti, les pompes sont protégées par deux méthodes. Directement - en fonction du volume d'eau dans le réservoir / tour, en utilisant des capteurs à électrode ou à flotteur. Indirectement - par l'amplitude du courant ou la modification des phases et de la tension du courant du moteur électrique, au moyen d'un relais.

Le type de protection moins indirect est sa nature secondaire. Le relais de contrôle ne réagit que lorsque les paliers et l'unité traversante sont déjà laissés sans eau, ce qui les refroidit et les lubrifie.

Lorsque la capacité de la pompe est supérieure au débit du puits, cela se produit plusieurs fois par jour. Cela réduit la durée de vie de la pompe submersible. Par conséquent, il est souhaitable de mettre un dispositif à électrode pour contrôler le volume. Cela permet d'éteindre la pompe avant qu'un accident ne se produise.

Types de dispositifs de protection

Différents types et combinaisons d’appareils peuvent être utilisés pour protéger et contrôler la pompe.

Ils sont divisés en 3 catégories:

• les dispositifs de protection basés sur les cartes de circuit imprimé QA-50B ou QA-60C;

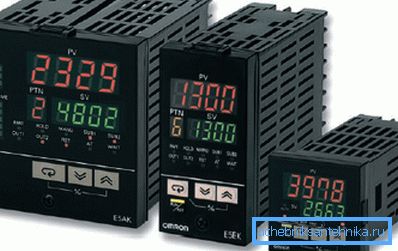

• unités de contrôle de relais;
• dispositifs à microprocesseur.

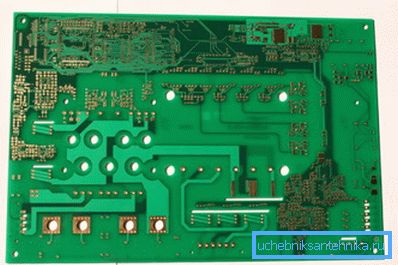

Les dispositifs à base de PCB sont des dispositifs complets sur le plan structurel et fonctionnel.

1. Ils nécessitent le raccordement d’un équipement externe: la pompe elle-même, souvent par l’intermédiaire d’un démarreur (magnétique), d’un pressostat, de capteurs de niveau, etc.
2. Ils disposent d'une large gamme d'options et de paramètres réglables: protection de courant (thermique), compensation des chutes de tension, contrôle du régime de ralenti et charges du moteur, etc.
3. Il convient de noter qu’en raison de l’exhaustivité du dispositif, il n’est pas possible de changer la logique de son fonctionnement.
4. De plus, les modèles n'ont souvent pas la possibilité de modifier les valeurs de réponse dans certains paramètres. Si le conseil échoue, alors vous devez tout changer. Au prix coûtant, cela revient presque à acheter un nouvel appareil.

Les relais automatiques sur le puits sont très divers. Il peut s’agir des appareils et des armoires les plus simples dans lesquels se trouvent des appareils régulant le fonctionnement de plusieurs pompes.

Les avantages de ce type d'appareils:

• fiabilité relative et simplicité de conception;
• mises à niveau rapides et faciles pour une utilisation non standard;
• si un élément de l'appareil tombe en panne, seul celui-ci change.

Les dispositifs régulant le fonctionnement et la protection des pompes, basés sur des contrôleurs à microprocesseur, sont les plus modernes et les plus complexes.

Ils permettent de contrôler les paramètres suivants du fonctionnement de l’unité:

• le degré de résistance à son isolement;
• température du moteur;
• séquence d'alternance et d'asymétrie de phase;
• compenser la basse / haute tension;
• protéger le moteur contre la surcharge et le ralenti;
• donner l’occasion de prendre en compte le temps de l’appareil et la quantité d’énergie consommée dans ce cas.

Conclusion

Pour le moment, il est difficile d’imaginer le fonctionnement de puits individuels et collectifs sans utiliser une automatisation fonctionnelle et protectrice. Il permet d'augmenter l'efficacité de l'approvisionnement en eau et la durabilité des équipements utilisés dans ce processus. Découvrez la vidéo publiée dans cet article. Il contient beaucoup d'informations utiles.
