Bien bouche. arrangement

Pour comprendre quel est, par exemple, le cou du puits k06, nous devons comprendre en quoi consiste la structure dans son ensemble et nous ne pourrons alors en isoler que la partie supérieure. Bien que de tels dispositifs puissent être fabriqués en brique et même en plastique, nous portons une attention particulière aux produits en béton - ils sont les plus courants et, de plus, plus pratiques et simples lors de l'installation.

C’est ce que poursuivra la conversation ci-dessous et, en complément, nous vous montrerons une vidéo thématique dans cet article.

Plus sur les puits

Note Dans notre cas, nous allons nous concentrer sur les trous d'homme, conçus pour la prise d'eau (pas la prise d'eau), les eaux usées, l'alimentation en énergie et les communications, ainsi que pour les conduites de gaz.

Quel est un cou

• Selon GOST 8020-90, les cols des puits sont en béton lourd (armé) de grade non inférieur à B22.5 (M300), dont la perméabilité est W2 et la résistance au gel F. On peut également utiliser des raccords de type AI, A- III ou Bp-I. Cependant, selon le même GOST, d'autres éléments en béton doivent être fabriqués à partir de matériaux similaires.

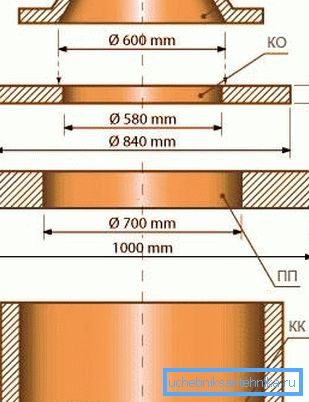

• Dans certains cas, les puits sont installés sans col, puis les anneaux d’arbre (QC) remontent à la surface, où ils sont installés sur la plaque de plancher (PP), l’anneau de carterage, qui sera en fait le col (KO) et la trappe métallique (béton) (LC). ). Dans ces cas, toutes les exigences de GOST 8020-90 doivent être remplies, car parfois les services publics, désirant économiser de l'argent sur les matériaux, obligent le constructeur à fabriquer lui-même des anneaux d'enveloppe en mortier ou en brique ciment-sable, ce qui nuit à la structure dans son ensemble.

• Le fait est que les KO d'usine réduisent la charge sur la structure d'environ 10 fois, lorsque le transport motorisé le dépasse, répartissant uniformément la masse totale sur tous les points. Mais dans les situations où la bague de boîtier est improvisée, elle n’a pas la force nécessaire et commence à s’effondrer sous l’influence de l’humidité et de charges mécaniques. En conséquence, en l’absence d’une distribution uniforme, la dalle de plancher en souffre, puis le collet ou l’anneau de revêtement en béton et les véhicules qui passent peuvent tout simplement tomber dans la mine.
• En outre, le cou peut être fabriqué en brique (son prix sera donc inférieur), mais dans ce cas, il est préférable de ne pas le faire sur des routes très fréquentées et sur des plates-formes de chargement et de déchargement, c'est-à-dire dans les endroits où une charge mécanique importante est possible. En règle générale, de telles constructions sont placées dans des endroits où le mouvement des véhicules est réduit, voire inexistant. Cependant, la dalle de plancher, la bague de revêtement et la trappe doivent être conformes à la norme Gosstandart, sans quoi l'arrangement risquerait d'être détruit.

Tableau de certains types d'anneaux traversants en béton

Comment bien faire un égout

Ainsi, comme vous l'avez compris, la partie du puits, appelée gorge, est identique à un anneau en béton, mais d'un diamètre inférieur à celui des anneaux de production de la mine. Plus souvent, ils ont une petite hauteur et peuvent servir de même anneau de protection. Vous ne devez donc plus installer de dalles de plancher mais installer immédiatement la trappe. En règle générale, une dalle avec un trou latéral ou central est installée sur le dessus d'un puits.

Si nous parlons de la séquence des travaux, tout le processus commence par le creusement de la mine, où le puits sera installé. Dans ces cas, le tronc n’est presque jamais très profond; en moyenne, il peut atteindre un mètre et demi à trois mètres, bien que dans les environnements urbains, les dispositifs de stockage et de filtration puissent être beaucoup plus profonds.

Pour installer le contrôle qualité, il faut un coussin, généralement constitué de sable ou de gravats, mais si l'appareil est censé être équipé en tant que dispositif d'observation, il est alors nécessaire de bétonner le fond ou d'y installer une dalle RC.

Après cela, KK est descendu dans la mine, mais il convient de le planter sur un mortier de ciment et de sable afin d’empêcher la pénétration des eaux souterraines ou, en tout cas, de les réduire au minimum. Après cela, une nouvelle dalle de ciment est placée sur le mortier de ciment, ce qui devrait correspondre à la taille du CQ principal. Et maintenant, en fonction des besoins, vous choisirez la hauteur du cou ou KO.

Bien que, compte tenu du fait que cela se produit sur votre site et que le déplacement des véhicules, et donc des charges, n’est pas prévu, les KO peuvent être fabriqués à partir de maçonnerie de n’importe quelle hauteur - cela ne peut guère être considéré comme une violation des mesures de sécurité.

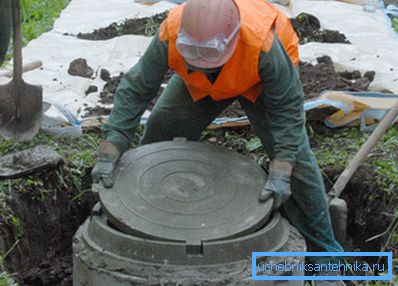

Après cela, il vous suffira d'installer une trappe, que vous pourrez également fabriquer vous-même en bois ou en béton, bien qu'il soit préférable de prendre un produit métallique d'origine.

En outre, lors de la planification du système d'égout, il ne faut pas oublier que le puits le plus proche ne doit pas être situé à plus de 12 mètres de la maison, mais pas à moins de 3 mètres, afin de ne pas avoir d'effet destructeur sur les fondations du bâtiment. Lors de l'insertion de tuyaux dans les anneaux de l'entrée (la distance entre les parois du tuyau et le CQ) doit être scellée avec du mortier de ciment ou un adhésif pour carrelage.

Note Tous les puits d’eaux usées peuvent être divisés en catégories et il s’agit de filtration, inspection, différentiel, rotatif et cumulatif, où chacun n’est pas sans importance. Cependant, le système peut être nettoyé de chacun d’eux, puisqu’il s’agit en fait d’une sorte de fosse septique et d’un tuyau différentiel.

Conclusion

Comme vous le comprenez, les instructions relatives à la fabrication (installation) de tels dispositifs ne constituent en aucun cas une tâche trop compliquée. Mais ici, il faut garder à l’esprit que même l’installation du cou, sans parler des anneaux principaux, est extrêmement difficile physiquement, ce qui nécessite une grue ou un équipage de travailleurs. Pratiquement tous les QA d'usine et la plupart des KO sont équipés d'oreillettes de montage pour l'accrochage des lignes.
