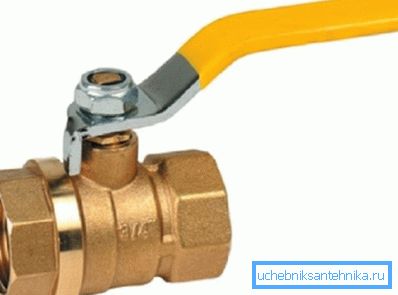

Boule en laiton grue

L'installation de toute canalisation est impossible sans l'utilisation de vannes spécialisées. Les structures en laiton en tant que dispositifs de verrouillage sont utilisées depuis plus de 100 ans, mais le robinet en laiton à boule n’a commencé à être utilisé en masse que ces 15 à 20 dernières années. Nous parlerons plus en détail de ses mérites, ainsi que des subtilités du choix.

Paramètres de base

Aujourd'hui, un robinet à tournant sphérique en laiton est installé sur l'eau, le gaz et d'autres structures de pipeline dans plus de 50% des cas. Naturellement, la gamme de ces équipements est assez large. Lors de l'installation manuelle, il est souhaitable de connaître les caractéristiques de base et le domaine d'utilisation de ces grues.

Initialement, ces structures sont divisées en 4 zones principales: la bride, le starter, le couplage et la soudure. Kohl nous plus intéressé par l'utilisation domestique, nous allons considérer le robinet à tournant sphérique en laiton, car il est utilisé dans l'approvisionnement en eau municipal et domestique.

Comme pour les autres domaines, la conception des brides est plus courante dans le secteur du gaz et les conceptions de starter et de soudure sont utilisées dans l'industrie pétrochimique.

Principe de fonctionnement de la grue

Tout ingénieur compétent vous dira que plus la conception est simple, plus il est probable que son fonctionnement sera fiable à long terme. Dans ce cas, la vanne à guillotine à bille est la confirmation parfaite de cette loi.

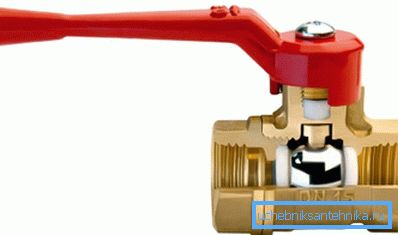

Le principe de fonctionnement n'est nulle part plus facile. La valve elle-même bloquant le mouvement de la substance qui passe est une boule creuse avec une ouverture latérale. La section de ce trou est généralement égale à la section du tuyau.

Le corps de la grue est clairement adapté à la taille de la sphère de la vanne. En conséquence, suffit-il de tourner la balle de 90? et le mouvement dans le tuyau sera complètement bloqué. Une telle construction est parfois appelée demi-tour.

Important: selon un principe similaire, une grue décorative en laiton avec un régulateur à manette de jeu peut fonctionner. Seulement là, dans le ballon, 2 entrées sont faites pour l'eau chaude et froide. Et une sortie par laquelle le fluide mélangé est fourni au consommateur.

Caractéristiques générales et avantages

• Selon la plupart des experts, le principal avantage de telles structures est bien sûr leur haut degré d’étanchéité.. En particulier, les robinets-vannes à embrayage à billes en laiton selon GOST 9544-93 sont parfaitement conformes à la classe d'étanchéité "A", ce qui indique leur fiabilité et leur excellente qualité.
• En ce qui concerne l'utilisation de tels robinets dans la vie quotidienne, comparés à leurs concurrents, les robinets en laiton pour la plomberie sont à juste titre considérés comme les plus durables et les plus légers.

Astuce: tous les produits peuvent être fabriqués de deux manières, soit par moulage et forgeage ou pressage. Il est donc préférable de privilégier les grues extrudées ou forgées, car après la compression, il ne reste plus aucune micro-cavité dans le corps de la grue et la qualité du produit augmente considérablement.

• Le laiton a ses propres caractéristiques, dont l’un est un cadre de température rigide. Le robinet à tournant sphérique en laiton selon GOST 9544-93 peut normalement être utilisé dans la plage de températures de fonctionnement de -60 ° C à +20 ° C. Il ne convient pas toujours aux unités industrielles, mais répond parfaitement aux exigences de la vie quotidienne.
• Ces vannes d'arrêt résistent à une pression dans le système allant jusqu'à 1,6 MPa. C'est assez pour l'installation dans l'appartement ou la maison privée.

• Après l'installation, de tels mécanismes de verrouillage ne nécessitent pas de maintenance supplémentaire.. En d’autres termes, ils n’ont pas besoin de lubrification régulière ni d’autres mesures préventives.
• Pas le dernier rôle est joué par les instructions élémentaires d'installation simples à faire soi-même. Pour installer une telle grue ne nécessite pas de connaissances profondes et fondamentales.
• Les robinets en laiton pour la plomberie ne se corrodent pas. Outre le fait que le laiton lui-même n'est pratiquement pas oxydé, les principaux fabricants couvrent encore les surfaces de travail des structures avec une galvanoplastie spéciale.

Quelques mots sur l'installation

• Initialement, il convient de noter que l'emplacement de la grue elle-même est absolument sans importance. L'essentiel est qu'il était pratique de la monter et que rien n'empêchait le mouvement de la poignée.

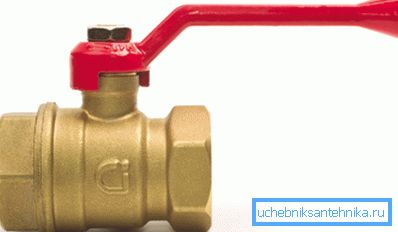

• La vanne peut avoir un filetage interne des deux côtés, ou externe des filets des deux côtés. Il existe également une version mixte. Lorsqu'un côté, le filetage est externe et de l'autre côté est interne. Alors décidez de quelle option vous avez besoin.
• Sur le filetage ouvert, que ce soit sur la vanne ou sur le tuyau, le ruban d’étanchéité doit être enroulé. En règle générale, 3 à 5 tours de filetage suffisent.

Astuce: si le filetage est vissé librement, la bande d'étanchéité doit toujours être enroulée. Vous devez tordre avec un petit effort et après avoir vissé, une petite partie de la bande doit être évincée.

Conseils pour choisir une grue

Depuis lors, sur tous les marchés de la construction ou dans les supermarchés de ce produit en vrac, nous avons choisi de définir les principaux critères de sélection. En effet, avec un produit de qualité, il y a pas mal de contrefaçons.

Tout d'abord, vous devez inspecter soigneusement le corps du produit. Il devrait être lisse et pas particulièrement massif. En surface, il ne devrait y avoir ni aspérités ni écoulements. Comme mentionné précédemment, les robinets peuvent être faits en moulant et en appuyant sur. Les murs épais et les flux ne parlent que de billettes moulées. Le prix de ce produit est inférieur, mais la qualité est bien pire.

Ensuite, vous devez comprendre les subtilités du marquage. Les lettres PN caractérisent le niveau de pression maximal qu'une grue peut supporter. Ici déjà, plus le nombre est grand, mieux c'est. Le diamètre est désigné par les lettres DN et, dans ce cas, se réfère au diamètre interne du trou et est mesuré en millimètres.

Important: certains, pour économiser de l’argent sur les sections droites de l’autoroute, ils installent une vanne à cône en laiton 11b6bk, il s’agit d’un modèle obsolète et vous ne devriez pas le faire. Toutes ses caractéristiques principales sont presque inférieures de moitié à celles des contreparties de la balle. De plus, les économies seront très petites.

Les fabricants réputés doivent indiquer sur le boîtier du produit la marque de laiton à partir de laquelle il est fabriqué. Le critère le plus élevé pour la qualité d'un produit étranger est la marque CW617N. Pour le moment, il est le plus approprié pour une utilisation dans les systèmes de plomberie ou de chauffage.

Quant aux analogues domestiques, il correspond à la marque LS59-1 en laiton. Selon les exigences des normes, cet alliage contient 58% de cuivre, 40% de zinc et 2% de plomb ajouté. Bien sûr, un faux peut avoir le même étiquetage, mais vous devez quand même faire attention.

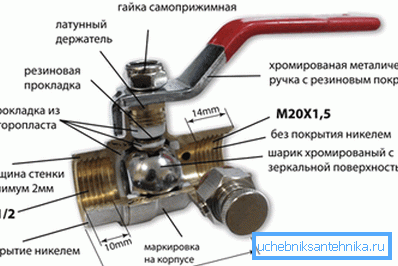

Directement sous la poignée se trouve un écrou spécial à l’aide duquel le presse-étoupe est ajusté. Les joints en téflon de haute qualité sont donc blancs et doivent pouvoir se déplacer librement le long de la tige. Dans les faux, un joint en caoutchouc noir est souvent installé, ce qui provoque une fuite.

Important: en cas de fuite, l’écrou d’étanchéité serre tout simplement l’étanchéité. Le téflon se déplace librement, mais avec un joint en caoutchouc, le serrage de l'écrou sera très problématique.

Faites attention au robinet à tournant sphérique lui-même. La surface de la sphère doit être parfaitement plane et avoir une finition miroir. Le fait est qu’après la fabrication, ces pièces sont recouvertes de nickel ou chromées. Une étape de meulage au diamant est obligatoire. Les faux peuvent être immédiatement visibles sur la finition mate et même sur les égratignures.

Mais la surface du miroir n'est pas toujours une garantie de qualité. Le fait est que des fabricants peu scrupuleux peuvent fabriquer une sphère en acier à outils, qui est facile à polir. Naturellement, elle ressemblera à l’original à l’extérieur.

Reconnaître un tel faux ne peut utiliser qu'un aimant. Comme on le sait dans le cours de physique, l'acier est attiré, pas le laiton. Les noyaux en acier sont dangereux car ils rouillent et se détériorent rapidement.

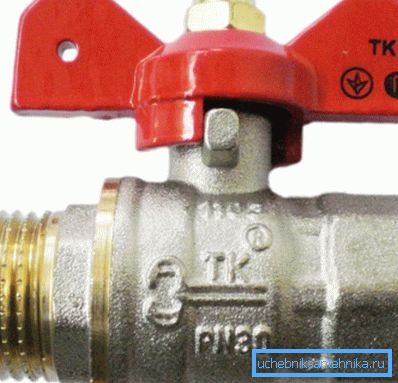

En outre, le laiton de haute qualité a plus de poids, la silumin ou le zinc est beaucoup plus léger et se fait sentir. Si le corps est chromé ou nickelé, la couleur jaune du laiton ne sera visible que directement sur le filetage. Silumin sera blanc, zinc, argent.

Sur l'original, le pays du fabricant et le logo de l'entreprise sont toujours indiqués. En règle générale, dans les contrefaçons, une lettre du logo est ignorée. Par conséquent, avant de vous rendre sur le marché, demandez comment le nom de la marque est orthographié correctement. Les meilleurs sont les grues italiennes et espagnoles.

La vidéo de cet article donne des conseils pour choisir ce produit.

Conclusion

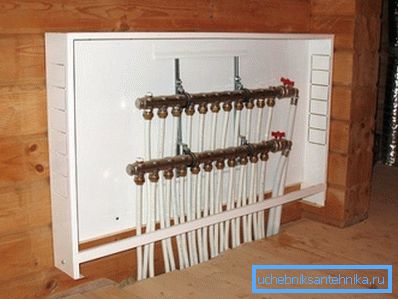

En conclusion, je voudrais noter que si vous achetez une chose vraiment originale, le robinet destiné au système de chauffage et le robinet de jardin en laiton serviront aussi longtemps et de manière fiable.
