Câbler l'eau du puits: construire le système

Peut-être qu'aujourd'hui, la configuration typique des puits est connue de tous ceux qui se sont intéressés au moins un peu à ce sujet. Toutefois, la procédure d’équipement d’un système d’alimentation en eau reposant sur une telle installation présente un certain nombre de nuances et mérite donc d’être étudiée à l’avance.

Ensuite, lors de la pose des tuyaux et des équipements de connexion, il n'y aura pas de questions, et les problèmes seront résolus rapidement et à un coût minimal.

Source d'eau

Types de puits

Tout schéma d’alimentation en eau de la maison à partir d’un puits est construit sur la base d’un élément clé: la source d’eau.

A ce jour, tous les puits, en fonction des caractéristiques du substrat, sont classiquement divisés en trois groupes:

• Sandy - la plus simple et la moins chère de l'arrangement. L'inconvénient est une durée de vie relativement courte (jusqu'à dix ans) et un envasement assez rapide. Convient pour l'installation dans le pays.
• L'argile nécessite un peu plus de responsabilité lors du forage d'un puits, mais sinon, ils ont les mêmes avantages et inconvénients que les sableux.. Devrait être utilisé régulièrement, car après environ un an sans opération, il sera très difficile et coûteux de restaurer le puits envasé.
• Les puits calcaires (artésiens) sont considérés comme les meilleurs.. Le schéma de forage d'un puits dans de l'eau calcaire suppose une profondeur de 50 à 150 mètres. Cela fournit une marge de fiabilité et de durabilité de la source d'eau et améliore en outre la qualité de la filtration naturelle.

Lors du choix du type de puits, il convient de ne pas prêter attention à un paramètre tel que le prix. En réalité, la mise en place d’une alimentation autonome en eau est une tâche très onéreuse en soi et il est préférable d’investir une fois dans ce projet (en choisissant un équipement de haute qualité et en invitant des artisans professionnels) plutôt que de récolter les «fruits de l’économie» douteux sous la forme de factures de réparation impressionnantes. récupération à la source.

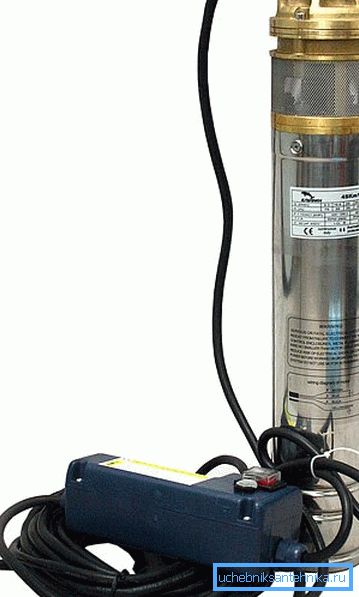

Sélection de la pompe

La prochaine étape dans la construction d’un système d’alimentation en eau consiste à choisir le matériel de pompage.

Ici, l’instruction recommande de prêter attention aux points suivants:

• En règle générale, les modèles avec une productivité élevée ne sont pas nécessaires. Sachant qu’il faut environ 0,5 à 0,6 m3 d’eau pour faire fonctionner un seul robinet en moins d’une heure, une pompe est généralement installée et peut fournir un débit entrant de 2,5 à 3,5 m.³/ h
• Tenez également compte des points les plus élevés de la sélection de l’eau. Dans certains cas, pour fournir la pression nécessaire aux étages supérieurs, il est nécessaire d'installer une pompe supplémentaire, car le dispositif d'élévation de l'eau en fond de trou ne résiste pas.

• Pratiquement tous les modèles de pompes de puits se caractérisent par une consommation d'énergie assez élevée. Compte tenu de ce fait, il vaut la peine de s’occuper du conditionneur d’alimentation à l’avance. Et si dans votre village l’électricité est souvent coupée, le générateur ne sera pas superflu.

Équipement de puits

Le processus de l'équipement lui-même est généralement effectué par la même société que celle qui a effectué le forage.

Cependant, vous devez également l’étudier - au moins pour assurer le contrôle de la qualité de l’exécution des opérations de travail:

• La pompe sélectionnée est abaissée à la profondeur prévue et suspendue à un câble ou à un câble résistant.

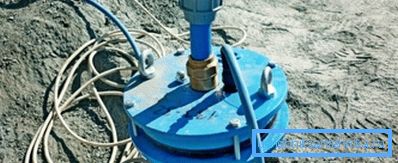

• Dans le goulot du puits avec la tête installée (une partie d'étanchéité spéciale), nous tirons un tuyau pour l'alimentation en eau et un câble qui alimente la pompe.

• Certains experts conseillent de fixer le tuyau au câble. C'est très pratique, mais vous devez vous rappeler que le tuyau ne doit en aucun cas être pincé!
• Également à proximité du dispositif de levage monté en bouche - treuil manuel ou électrique. Vous ne pouvez vous en passer qu'à de très petites profondeurs, car plus vous vous sentirez en profondeur, plus vous ressentirez non seulement le poids de la pompe, mais également le poids du tuyau avec le câble d'alimentation et celui du câble.

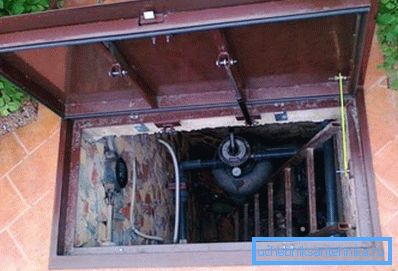

Astuce! Le capuchon, les vannes et les conduites d’eau dérivées doivent être protégés des influences extérieures. Le plus souvent, ils sont cachés dans un petit recoin, doublés d'une brique à l'intérieur et recouverts d'un couvercle.

C'est le type de disposition du dispositif d'eau de puits. Cependant, ce n’est pas la moitié de la bataille: nous devons construire tout un système sur cette base.

Système d'approvisionnement en eau

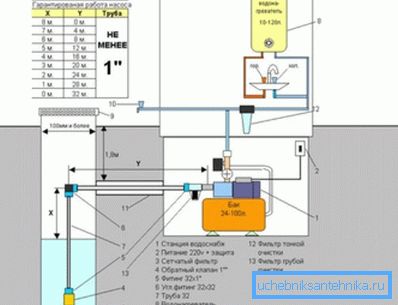

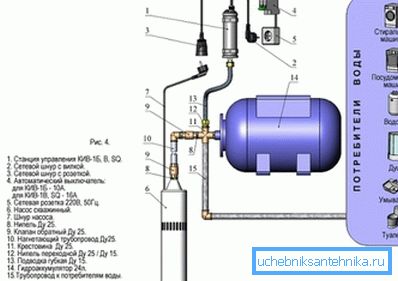

Les principaux éléments du système

Comme nous l'avons noté ci-dessus, en plus d'un équipement de levage d'eau correctement installé et fonctionnant correctement, nous aurons besoin de nombreux détails pour fournir à la maison l'eau d'un puits.

Parmi eux se trouvent:

• Tuyau d’alimentation à travers lequel l’eau du puits s’écoulera vers la maison.
• Hydroaccumulator, qui est un réservoir d'eau qui maintient une pression stable à l'intérieur du système.
• Un relais qui active et désactive une pompe de levage d’eau, en fonction du niveau de pression dans le réservoir.
• Relevez le fonctionnement à sec (si de l'eau n'arrive plus dans la pompe, le système est hors tension).

Faites attention! De nombreux modèles de pompes de forage sont équipés de fusibles intégrés, éliminant ainsi le fonctionnement à sec.

• Système de filtration pour bien nettoyer et optimiser les paramètres de l'eau. En règle générale, inclut des filtres pour le nettoyage grossier et fin.
• Pipelines et équipements d’arrêt pour le câblage autour des locaux.

De plus, si nécessaire, le schéma d'alimentation en eau du puits à la maison comprend une branche pour le chauffe-eau. Cela permet de fournir de l'eau chaude.

Pose de pipeline

Avec certaines compétences, le système lui-même peut être assemblé à la main.

Nous le faisons comme ça:

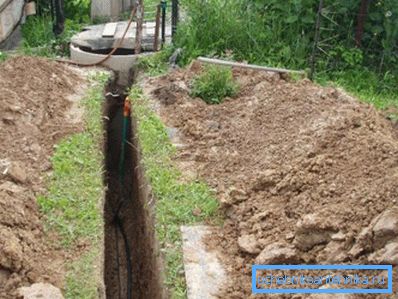

• Nous creusons une tranchée pour poser un tuyau de la tête de puits à la maison. Il est souhaitable que cela se produise en dessous du niveau de gel du sol.
• Poser le tuyau (de préférence en polyéthylène d'un diamètre de 30 mm). Si nécessaire, nous enveloppons le pipeline avec un matériau isolant.
• Nous obtenons un tuyau dans le sous-sol ou l'espace souterrain grâce à des produits spéciaux. Cette partie du pipeline doit être isolée!

Installation du système

Ensuite, allez à la construction de l'accumulateur:

• Un hydroaccumulateur (récipient en plastique d'une capacité allant jusqu'à 500 l) est installé aussi haut que possible - cela nous fournira un contrôle naturel de la pression. A l'entrée, nous installons un pressostat qui, lors du remplissage du réservoir, coupera l'alimentation en eau.
• Dans certains cas, cela ne suffit pas. Ensuite, nous installons en outre une station de pompage automatique - un complexe de plusieurs relais, des manomètres et un récepteur de réservoir à membrane.

• Le récepteur, équipé d'une pompe séparée, permet une variation en douceur de la pression dans la batterie, ce qui a un effet positif sur les performances de tous les systèmes. Sans cette partie, le moteur de pompe de puits démarre à chaque allumage de la grue, ce qui entraîne naturellement son usure prématurée.

Faites attention! Un autre avantage de l'installation du récepteur est la compensation du coup de bélier due à la différence de quelques secondes entre le fonctionnement du relais de pression et l'arrêt réel de la pompe.

• Une fois le système assemblé à partir de l’accumulateur hydroélectrique et de la station de pompage, nous procédons à l’installation du câblage. Pour cela, nous utilisons des tuyaux en polyéthylène. Lorsque vous arrosez un chalet ou une maison de campagne, un diamètre de 20 mm suffit.
• Les tuyaux sont coupés en utilisant des dispositifs spéciaux. Pour les connecter, nous utilisons un fer à souder avec un jeu de bagues. L'utilisation de cette technologie permet d'obtenir une étanchéité maximale.
• Vous pouvez également utiliser des tuyaux en acier ou en métal. Ils se caractérisent par une plus grande résistance mécanique, mais leur assemblage est plus difficile. Oui, et les connexions détachables sont toujours inférieures en termes d’étanchéité aux soudures.

Le câblage des tuyaux est fourni aux points de consommation et fixé aux robinets. Pour la sécurité, nous fixons les tuyaux sur les murs avec des colliers.

Nous devrions également prendre soin du système de drainage. Lors de sa conception, il est important de placer le puisard ou la fosse septique de manière à éliminer complètement la filtration des effluents dans les aquifères. Tout d’abord, il s’agit des puits de sable, qui se distinguent par des eaux peu profondes.

Conclusion

Le schéma de connexion d’eau du puits comporte de nombreuses variations, mais pour le maître novice, c’est celui qui est optimal. Bien sûr, la procédure simple décrite ne peut pas être appelée et sa lourdeur est assez lourde, mais si nécessaire, vous pouvez en comprendre toutes les nuances. Eh bien, s'il reste des questions, nous vous recommandons d'étudier la vidéo dans cet article.
