Calcul de la pompe pour le puits sur un site de pays

Le cœur de toute alimentation en eau autonome à partir d'un puits ou d'un puits est une pompe. Le confort d'utilisation de ce système, son efficacité de fonctionnement, la durabilité de l'exploitation du puits et, bien sûr, la qualité de l'eau potable dépendent en grande partie de son choix. Vous trouverez ci-dessous les règles de calcul des équipements de pompage, qui sont utilisées dans leur travail par des spécialistes.

L'algorithme

1. Lors de la première étape, il est nécessaire de déterminer le type d’équipement - submersible ou auto-amorçant. Vous devez également étudier les caractéristiques techniques des pompes pour puits afin de comprendre ce dont vous avez besoin. Par exemple, grâce à leur principe de fonctionnement, les auto-amorçants peuvent fournir de l’eau à la surface à une profondeur ne dépassant pas 9 m avec un éjecteur intégré et à partir de 7 m sans cet éjecteur.

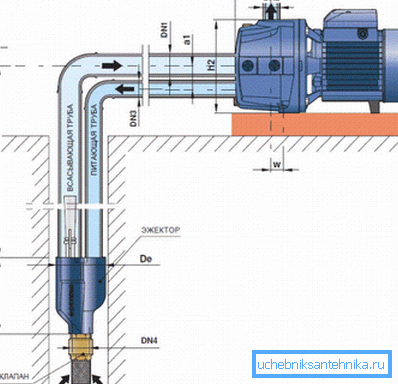

Il existe également un équipement de pompage avec un éjecteur à distance pouvant délivrer un liquide de près de 40 mètres.

Astuce: vous ne devez pas utiliser ces unités en raison de leur faible rendement, car elles doivent remonter le liquide à la surface, elles doivent en pomper une partie dans le puits, ce qui nécessite une énergie supplémentaire.

1. Avantages du matériel d'aspiration:

• offert sous la forme d'une station de pompage. Il est suffisamment relié hydrauliquement au puits de vos propres mains et vous pouvez commencer à pomper de l’eau;
• la pompe est située dans la partie supérieure, ce qui permet un accès maximal aux réparations et à l'inspection. En outre, il fonctionne dans des conditions relativement douces par rapport aux équipements de forage submersibles.

Les experts recommandent l’utilisation de telles pompes pour les puits dans lesquels le niveau d’eau dynamique n’est pas inférieur à 9 m, faute de quoi une pompe de forage submersible est nécessaire.

1. Découvrez le débit pour comprendre quel type de pompe est nécessaire pour le puits dans votre cas. La productivité de l'équipement devrait être 10-30% inférieure. Sinon, le puits commencera rapidement à s’envaser.

1. Déterminez la capacité minimale de pompage du puits dont vous avez besoin pour répondre à vos propres besoins. Par exemple, pour les installations industrielles, le calcul dépend de la capacité de production et des personnes qui travaillent pour elles. Ces pompes de forage industrielles doivent être équipées d'automatismes à démarrage progressif ou d'un convertisseur de fréquence.

Calcul des performances du matériel de pompage

La performance globale de l'équipement doit être fournie par le projet pour un objet spécifique. Par exemple, pour une maison individuelle, la quantité d'eau consommée est souvent déterminée à partir des données réglementaires relatives aux points de prise d'eau, à savoir évier, toilettes, baignoire, etc. On suppose généralement que 200 litres d'eau sont nécessaires par personne et par femme. Étant donné que la consommation d'eau aura lieu le matin et le soir.

Si nous supposons que 200 litres seront dépensés en 2 heures, la consommation moyenne d’eau pour une famille de 4 personnes sera d’environ 0,5 m³/ h Dans le même temps, lorsque de l'eau est utilisée à d'autres fins, par exemple pour arroser le potager et le jardin, cela doit également être pris en compte. En moyenne, 1,5 m suffit pour ces besoins.³/ h, par conséquent, la performance globale de l'équipement doit être de 2 m³/ h

Si l’ajout à un demi-cube par heure oblige à acquérir une pompe plus puissante et, par conséquent, plus coûteuse, afin d’économiser, se laisser guider par la consommation technologique, dans notre cas 1,5 m³/ heure

Astuce: pour assurer le demi-cube d’eau restant, achetez un hydroaccumulateur à membrane.

Exemple de calcul d'équipement de pompage pour un puits

Apprenons à calculer une pompe pour un puits en utilisant un exemple. Emmenez une famille de 4 personnes qui vivent dans une maison privée sur un terrain à la campagne avec un jardin et un jardin. Le calcul sera effectué à partir de la pompe d'une capacité de 1,7 m³/ heure

Il est nécessaire de savoir si sa pression sera suffisante pour «finir» avec le bain au deuxième étage.

Conseil: n'oubliez pas de comparer les performances de la pompe avec le débit du puits.

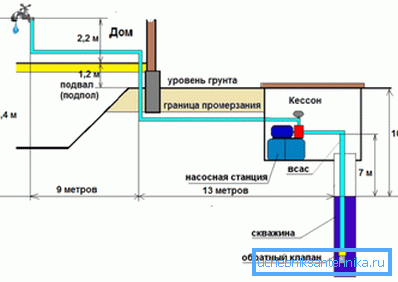

Pour déterminer la hauteur minimale requise de l'équipement de pompage, il existe une formule - H =? H + 10.2xP + ?? P, dans laquelle:

• H - tête de pompe min, m;
• P - désigne la pression dans le système de pipeline, la norme est de 2,5-3 atm.
• ?H - la différence entre le point le plus élevé de pompage de l'eau et le niveau d'eau dynamique dans le puits, m. Si l'équipement est à succion, il s'agit de la distance qui le sépare du point le plus élevé de pompage de l'eau;
• ??P - pertes hydrauliques:
• pipeline - environ 10% de sa longueur totale;
• sur les vannes, filtres, tees, coins - environ 15-20%.

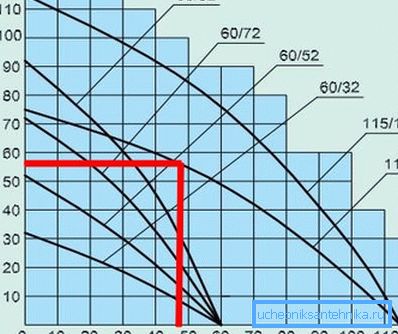

Ensuite, nous sélectionnons la marque de l'équipement de pompage et le modèle pour lequel les caractéristiques techniques sont les plus proches de nos paramètres calculés. Ensuite, vous devez comparer le diamètre du puits au diamètre de la pompe à eau sélectionnée.

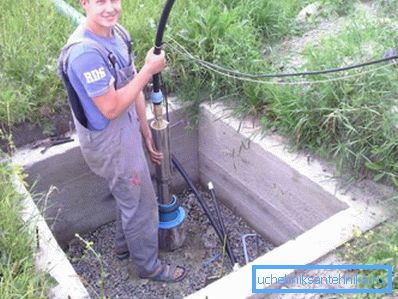

Ce dernier doit être inférieur si vous utilisez une pompe submersible. Si l'instruction prévoit l'installation d'un adaptateur de fond de trou, il est nécessaire de prendre en compte le fait que la pompe passe exactement à l'endroit où sa partie statique est fixée.

Recommandations

Souvent, vous pouvez répondre aux demandes, taper, conseiller la pompe pour le puits, puis l'ancienne pompe est très mauvaise.

Les réponses à de nombreuses questions seront présentées sous les recommandations des experts.

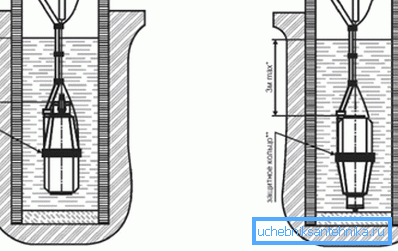

1. Lorsque vous choisissez une pompe pour le puits, excluez de vos priorités les options de vibration, dont le prix est nettement inférieur. Ces types devraient être utilisés davantage dans les puits ordinaires, car, en raison du travail de leur mécanisme de communication, ils sont progressivement remplis de sable.
2. Les pompes submersibles centrifuges sont bien meilleures et plus avancées. Eh bien, dans ce cas ne sera pas zapazkovyvatsya
3. Installez du matériel de pompage à au moins 1 m du filtre, cela vous permettra d’obtenir une eau de haute qualité.
4. Lors de la détermination du débit d'eau, tenez également compte de la consommation de pointe, et pas seulement des valeurs moyennes. Faites attention à la nécessité d'obtenir de l'eau pour arroser les plantes, laver une voiture, etc.

1. La pompe à eau doit disposer de 20% de la réserve de marche du paramètre sélectionné, ce qui permettra de créer une surpression dans le système, garantissant ainsi une hauteur d'eau acceptable. Cela est dû à l'utilisation d'un filtre capable de réduire considérablement la pression. En outre, l'envasement progressif des canalisations d'eau entraîne des pertes de charge. Un tel calcul sans connaissances particulières est très difficile à effectuer, il est donc préférable de le confier à des spécialistes.
2. Abaissez la pompe jusqu'à une profondeur de 1 m sous le niveau dynamique du puits afin d'éviter qu'elle ne tourne à sec lorsque son moteur n'est pas refroidi par de l'eau provenant de l'extérieur.

1. Installez des régulateurs de tension pour protéger l'équipement contre les surtensions. Ainsi, vous pouvez prolonger considérablement la durée de vie de la pompe submersible, ce qui nécessite des paramètres stables de courant électrique.

1. Gardez à l'esprit que le diamètre de la pompe doit être inférieur d'au moins 1 cm à celui du puits. Cela simplifiera l'installation et le démontage de l'équipement, ainsi que prolongera considérablement la durée de vie de la pompe. Par exemple, une pompe pour un puits de 3 pouces (3 * 2,54 cm = 76 cm) ne doit pas dépasser 74 mm de diamètre.

Conclusion

Lors du calcul de l'équipement de pompage d'un puits, de nombreux facteurs affectant son fonctionnement doivent être pris en compte. Si vous doutez de vos capacités, demandez l'aide de spécialistes. Dans la vidéo présentée dans cet article, vous trouverez des informations supplémentaires sur ce sujet.
