Ce qui est nécessaire grue pe pour l'installation
Pour la plomberie ou les canalisations de gaz, il est plus pratique d’inclure un robinet à tournant sphérique pour une installation souterraine en plastique. Cette conception peut fournir une période de fonctionnement suffisamment longue et sans aucun problème de maintenance.
Il existe de nombreuses options pour les matériaux de telles vannes, mais le plastique est le plus pratique, car il ne craint ni l'humidité ni la corrosion. Nous expliquerons comment l’installer et montrerons la vidéo thématique présentée dans cet article.
PE grues
Description
- Les tuyaux en polyéthylène étant beaucoup moins chers que le métal, la plupart des colonies et diverses installations industrielles ne sont pas privées des voies de communication à partir de ce matériau. En outre, le prix d’une grue en PE est bien inférieur à celui d’un analogue en acier, mais sa durée de vie est infiniment plus longue, ce qui joue également un rôle important dans le choix des matériaux pour les pipelines.
- L'utilisation généralisée de ce mécanisme est également due à sa gamme de diamètres assez large. - il peut être monté sur des tuyaux d'une section transversale de 20 à 315 mm et peut fonctionner à des températures comprises entre -20 ° C et + 40 ° C. Ceci est acceptable pour toutes les régions de la Fédération de Russie disposant d'une installation souterraine.
- De plus, le robinet à tournant sphérique pour installation souterraine peut être monté, sans équiper ce puits spécial - pour son réglage, il suffit de sortir le mécanisme de contrôle et le nœud lui-même peut être recouvert de terre. La distance entre le tuyau et la surface du sol peut aller de 1 650 mm à 2 750 mm.
- La tige du télescope est prolongée par un profilé creux et carré, à l'extrémité duquel un manchon hexagonal est soudé., qui est monté sur l’axe de la grue et tourne à l’aide d’une tige métallique carrée / hexagonale.
- Une grue souterraine à billes est fabriquée à partir de matériaux polymères (la conception est destinée au soudage bout à bout ou aux raccords de tuyaux). Les sorties de ce mécanisme sont en PE 100 SDR11 - c'est assez pour les gazoducs avec une pression de 10 bar et les conduites d'eau avec une pression de 18 bar.

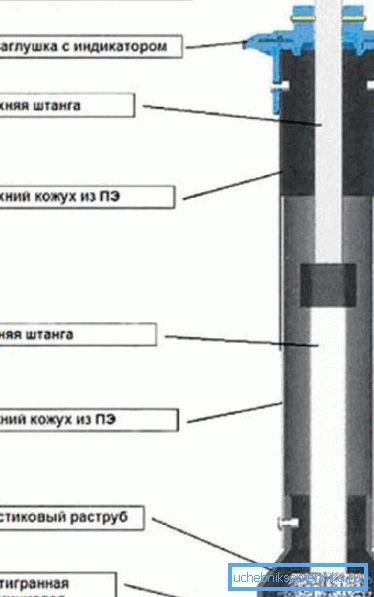

Note Un couvercle de protection en polyéthylène est installé sur la rallonge de deux tuyaux à paroi mince. Ils peuvent se déplacer librement les uns dans les autres.
Spécifications de certaines grues
| Voir Application | Pour gaz 10 bars, pour eau 16 bars |
| SDR | SDR11 |
| Matériel | PE80 / PE100, PE2406 / PE3408 |
| Ouverture / fermeture | ? tournant |
| La température | De -29 à 600С |
| Type de passage | Passage intégral |
| Type de tige auxiliaire | Extension télescopique |
| Type de purge | Sans purge, 1 purge, 2 purge |
| Corps à souder et douille | Électrique ou couplage |
| Normes d'essai | EN 1555, ANSI / ASTM B16. 40 |

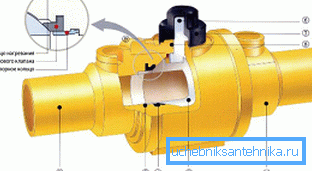

Table SDR11
| Non | Prénom | De quoi est fait |
| 1 | Le logement | Polyéthylène (PE) |
| 2 | Trompette | Polyéthylène (PE) |
| 3 | Balle | Polypropylène (PP) |
| 4 | Espace pour le bal | NBR (caoutchouc) |
| 5 | Anneau de soutien | Polypropylène (PP) |
| 6 | Stock | Acétal |
| 7 | Connecteur | Polypropylène (PP) |
| 8 | Bague de roulement | NBR (caoutchouc) |
| 9 | Bague d'adaptation | NBR (caoutchouc) |
Vannes à bille PE
| Diamètre (mm) | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 |
| Masse (kg) | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 |
Dimensions Standard
| Diamètre (mm) | Voir |
| 63 | Sans engrenage |
| 90 | |
| 110 | |
| 125 | |
| 140 | |
| 160 | |
| 180 | |
| 200 | Avec engrenage |
| 225 | |
| 250 | |
| 280 | |
| 315 (passe complet.) | |
| 355 | |
| 400 |
Vanne PE sans purge
| Diamètre (mm) | Voir |
| 63 | Sans engrenage |
| 90 | |
| 110 | |
| 125 | |
| 140 | |
| 160 | |
| 180 | |
| 200 | Avec engrenage |
| 225 | |
| 250 | |
| 280 | |
| 315 (passe complet.) | |
| 355 | |
| 400 |
Avec une purge
| Diamètre (mm) | Voir |
| 63 | Sans engrenage |
| 90 | |
| 110 | |
| 125 | |
| 140 | |
| 160 | |
| 180 | |
| 200 | Avec engrenage |
| 225 | |
| 250 | |
| 280 | |
| 315 (passe complet.) | |
| 355 | |
| 400 |
Avec deux purges
Les nuances du montage
Note Actuellement, dans la Fédération de Russie, une grue souterraine pour l’eau ou le gaz n’a pas une application suffisamment large. Néanmoins, de nombreuses entreprises de construction manifestent un intérêt marqué pour de tels dispositifs de construction.
Cette vanne en version souterraine ou souterraine (utilisant des puits) peut être utilisée dans des installations à gaz. Mais, en même temps, l’instruction ne recommande pas l’utilisation de puits le long du parcours.
Le fait est que les règles d'utilisation de ces réservoirs et les recommandations relatives à leur ouverture compliquent considérablement le fonctionnement des vannes de ce type.
OAO Gazprom a élaboré certaines normes techniques selon lesquelles l'installation de vannes en polyéthylène (le prix n'est pas pris en compte) est réalisée de préférence sans puits.
L'installation de puits n'est recommandée que dans les cas où le pipeline est installé à une grande profondeur, ce qui ne permet pas l'utilisation d'un actionneur télescopique pour le réglage.

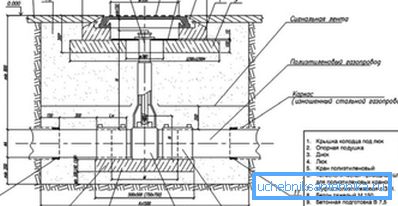

Il existe une norme STO GAZPROM 2-2.1-093-2006, qui présente des solutions (illustrées) pour la conception, la construction et la reconstruction de conduites en polyéthylène pour des conduites de gaz.
Il décrit diverses options d'installation de grues à billes en PE:
- Directement sur la chaussée (au milieu de la route);
- Directement sur la chaussée (au milieu de la route) et sur les trottoirs piétonniers, ainsi que dans la zone du parc;
- Sous le tapis (gazon) dans la zone du parc ou de la ceinture forestière.
Conclusion
L'installation de robinets en PE de leurs propres mains pour la plomberie résidentielle est pour le moment quelque peu difficile, car il n'y a pas d'équipement spécial pour cela, qui est fourni via un réseau de quincailleries.
Si nous parlons de matières plastiques, alors pour le secteur privé, le polypropylène a la préférence et pour le moment, ce matériau répond pleinement aux besoins des résidents du secteur privé.
