Choisir le meilleur robinet

Lors de l'installation d'eau et de chauffage dans la maison, la conception et l'installation correctes des tuyaux ne représentent que la moitié du travail. La durabilité et la fiabilité du système dépendent en grande partie des vannes sélectionnées. Les grues sphériques sont très populaires, le robinet pour eau de ce type se distingue par sa grande durabilité et ses excellentes propriétés de performance.

Un peu d'histoire

L'idée même de réguler le mouvement du débit d'eau en bloquant un tuyau (complet ou partiel) est née avant notre ère - dans la Rome antique. Il est vrai que des plaques de cuivre ordinaires ont été utilisées à cette fin et que le procédé lui-même avait peu de choses en commun avec les vannes modernes.

Un robinet d'arrêt muni d'une pièce de verrouillage en forme de boule est apparu beaucoup plus tard. Mais de tels dispositifs n'étaient pas largement utilisés pour une seule raison - il n'y avait pas de matériaux pour le siège d'étanchéité sous la balle qui dureraient assez longtemps. En plus de l'impact d'un liquide, un tel matériau doit également résister à l'impact mécanique d'une balle en rotation.

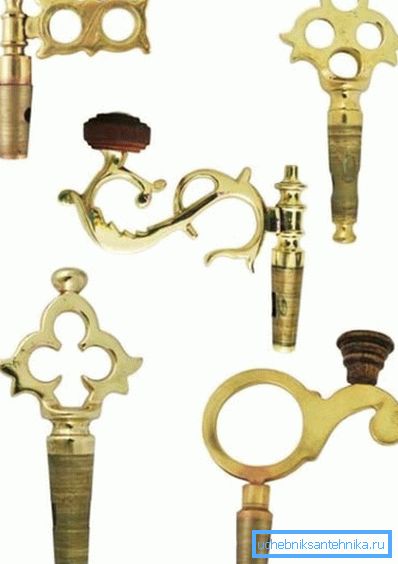

Néanmoins, le prototype du dispositif de verrouillage moderne peut être vu dans le samovar russe habituel - la partie de verrouillage de la grue des samovars russes utilise exactement le même principe. La seule différence réside dans la forme de la pièce de verrouillage - chez les samovars, cela ressemble à un cône percé.

Le début officiel de l’utilisation des vannes à boisseau sphérique dans l’activité économique humaine peut être considéré comme l’année 1954, époque à laquelle Howard Freeman a breveté l’utilisation d’un tel dispositif dans un avion sur la conduite de carburant.

En toute honnêteté, il convient de noter qu'il était simplement le premier à avoir eu l'idée de breveter un tel dispositif; l'identité de la personne qui a proposé le verrou en forme de ballon n'a pas pu être établie.

Les grues modernes de ce type ont une construction légèrement plus compliquée que la partie verrouillable d’une grue samovar. Dans les appareils modernes, l’accent est mis sur la durabilité du joint, ainsi que sur la surface lisse de la balle, ce qui est nécessaire pour minimiser les frictions.

Tout ce que vous devez savoir sur le robinet

Toute vanne à bille est un dispositif assez simple mais efficace. Ces vannes et raccords peuvent être utilisés non seulement dans la maison, mais aussi dans l'industrie, et la conception ne subit aucune modification particulière.

Les forces et les faiblesses de la vanne à boisseau sphérique

L'utilisation de ce type présente plusieurs avantages:

• la conception vous permet de l'ouvrir / fermer instantanément;

Faites attention! Pour ouvrir le robinet d'arrêt à bille, il suffit de tourner la poignée 90?. Dans le cas du robinet, vous devez faire plusieurs tours du robinet. Dans l’industrie, il est particulièrement important de pouvoir fermer le pipeline presque instantanément.

• en raison de la conception simple, il n'y a pratiquement aucune perte de pression dans le tuyau;
• faible coût, toutes les vannes - vannes, vannes de ce type, coûtera un peu;
• maintenabilité;
• faible poids et taille;


• possibilité d'utilisation dans des conditions de fonctionnement difficiles.

En ce qui concerne les faiblesses, on peut noter sauf la probabilité de choc hydraulique dans le système. Un effet similaire est possible si tous les consommateurs ferment les robinets en même temps, auquel cas le tuyau sera sérieusement testé.

Faites attention! Les dispositifs de verrouillage de cône dépendent beaucoup de la qualité de l’ajustement du cône.

Dans le cas de l'utilisation de tels dispositifs dans l'industrie, on peut attribuer le côté faible à la nécessité d'installer un entraînement électrique assez coûteux. Avec le contrôle manuel, la poignée peut être trop longue et il ne sera pas toujours possible de l'installer.

Classification

Vous pouvez regrouper ces périphériques en fonction de plusieurs paramètres.

Ainsi, en fonction de la méthode d'installation, vous pouvez sélectionner:

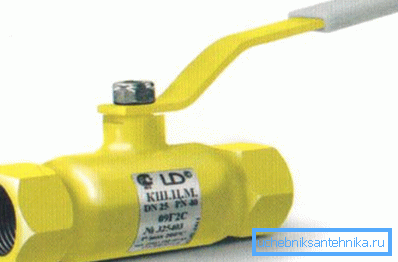

• vannes d'embrayage - on utilise une connexion filetée avec une conduite; de ​​tels dispositifs sont installés dans les maisons sur des conduites d'eau chaude et froide, ainsi que des systèmes de chauffage. Installez-le vous-même n'est pas difficile;

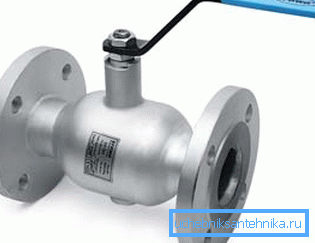

• bride - de tels modèles peuvent être rencontrés dans l'industrie, se différencient par un poids accru par rapport au muftovy;

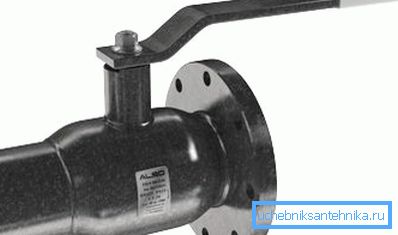

• type combiné - d'une part bride, d'autre part - raccordement fileté;

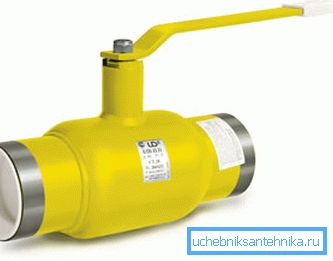

• connexion permanente (soudé) est très rarement utilisé, la section de tuyau sur laquelle se trouve la vanne est simplement soudée à la canalisation.

Il existe des différences dans la conception des vannes d'arrêt:

• les modèles avec 1 entrée et sortie s'appellent des traversées, le robinet à travers la vanne ne permet que de réguler le débit de fluide dans la conduite;
• Les grues d’angle ont également une entrée et une sortie, mais peuvent être installées directement sur le lieu de rotation du pipeline, au détriment de la conception.

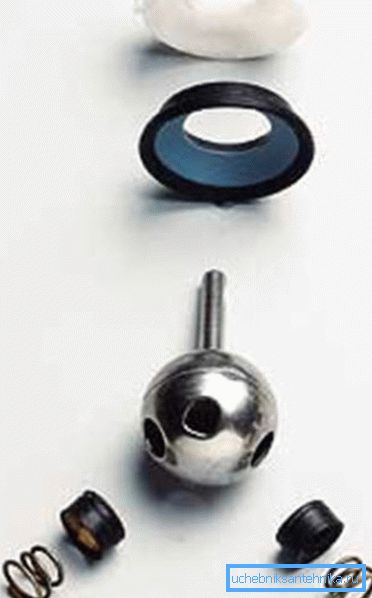

• Beaucoup plus de fonctionnalités pour les grues avec plusieurs robinets ou tuyaux. Ils peuvent être utilisés pour mélanger ou séparer le flux de liquides. C'est exactement le principe que fait un mélangeur à balles évier.

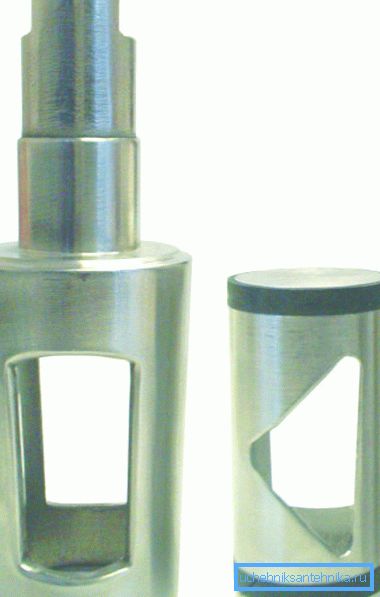

L'élément de verrouillage peut être réalisé non seulement sous la forme d'une boule, mais également sous la forme d'un cône. Le principe de fonctionnement est similaire à la balle.

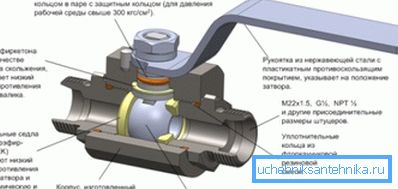

Le dispositif et le principe de fonctionnement du robinet

L’élément principal de tout robinet est une boule à segments coupés montée dans un siège étanche. Au centre de la balle se trouve un trou dont le diamètre dépend du diamètre interne du pipeline. La tige en métal est reliée à la balle, à laquelle la poignée est attachée - le prix de cette conception est minime, et l'efficacité est à sa hauteur.

Faites attention! Les petits modèles utilisent ce qu'on appelle. boule flottante, de grande taille, il peut être installé sur des supports spéciaux. Dans les versions plus coûteuses, le joint d'étanchéité est chargé par ressort pour compenser l'usure en cours de fonctionnement.

Un tel dispositif du robinet permet, si nécessaire, de bloquer complètement le tuyau d'un seul geste. En tournant la poignée, la balle sur la selle tourne, bloquant complètement le passage.

Les analogues de cônes fonctionnent exactement selon le même principe, la seule différence est le champ d'application. Si le ballon peut être considéré comme un dispositif universel utilisable aussi bien dans la vie quotidienne que dans l'industrie, les coniques sont plus couramment utilisés à la maison.

Faites attention! La surface du cône avec un manque de lubrification peut «coller» à la surface interne du boîtier.

Sélection et installation d'une grue

Même au stade de la sélection, vous pouvez rejeter les vannes d’arrêt de mauvaise qualité, il vous suffit de suivre ces conseils:

• inspecter le robinet à tournant sphérique - les écoulements, les microfissures sont inacceptables, la surface doit être parfaitement lisse;

• vérifier le métal à partir duquel le robinet est fabriqué, si la documentation indique qu'il est en laiton, mais que l'aimant y adhère, alors, très probablement, il s'agit d'un faux;
• Dans l’idéal, vous devez bien entendu vérifier l’épaisseur des murs, mais cela n’est pas possible dans le magasin. Les deux premiers points suffisent.

Quant au processus d’installation, il n’est pas plus difficile qu’un joint de tuyau conventionnel.

L'instruction est la suivante:

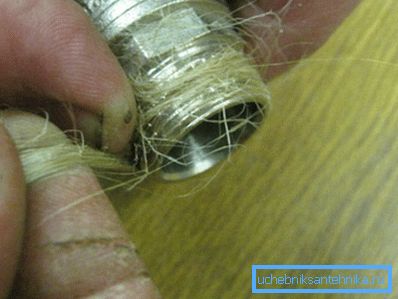

• Un ruban de lin ou FUM est enroulé sur la partie filetée;

Faites attention! La direction de l'enroulement - le long du fil. Si le filetage de la vanne est interne, l'enroulement est effectué sur le tuyau.

• la grue est enroulée, 1-2 tours manuellement, puis avec une clé dynamométrique;
• Après cela, il ne reste plus qu'à vérifier l'étanchéité des joints, démonter si nécessaire les connexions et ajouter des sous-enroulements.

Résumant

Le robinet est simplement une chose indispensable dans le ménage. Bien que sa conception n'ait pas beaucoup changé au cours des années qui se sont écoulées depuis l'invention, son efficacité n'en a aucunement affecté. Le matériel proposé permettra au lecteur inexpérimenté de comprendre le fonctionnement d’un dispositif similaire et son fonctionnement.

La vidéo de cet article montre le principe de fonctionnement du robinet à tournant sphérique en polypropylène.
