Clapet anti-retour d'alimentation en eau - revue des
Le clapet anti-retour d’eau est conçu pour assurer l’écoulement du fluide dans un seul sens. Cet appareil convient à toutes les communications et vous permet d'économiser de l'eau car elle ne retourne pas, mais est retardée dans le système. Considérons les principaux types de structures, les caractéristiques de leur installation et de leur fonctionnement, il est très important de choisir la bonne option pour certaines conditions.
Types de nœuds de montage
Beaucoup ne comprennent pas pourquoi un clapet anti-retour dans le système d'alimentation en eau est nécessaire, alors que sa présence est obligatoire dans les systèmes où l'eau provient d'un puits ou d'un puits. L'appareil aide à maintenir une certaine pression dans le système et empêche l'eau de fuir même en cas de panne de courant. Grâce à la vanne, la pompe ne tourne jamais à sec, ce qui prolonge considérablement sa durée de vie.
Les dispositifs diffèrent selon les paramètres et le premier d’entre eux, qu’il convient de prendre en compte, est le type de fixation, qui peut être très différent:
| Soudage ou brasage | Ici, tout est clair et par nom - le nœud est fixé par soudage au pipeline, alors qu’il peut être fabriqué à partir de divers matériaux. Naturellement, le travail ne peut être effectué sans équipement de soudage. |
| Des brides | Une bride est un système dans lequel deux éléments en forme de disque sont boulonnés le long du rayon. Cette option est la plus demandée dans les conceptions de grand diamètre en raison de sa commodité et de sa simplicité. |
| Accouplements | Le couplage est utilisé sur des pipelines de petit diamètre et constitue un nœud avec des connexions filetées internes. Cette option est la plus courante dans les bâtiments privés. |
| Fixation de la plaquette | Cette option convient aux produits de forme plate, ils sont simplement serrés entre deux brides pour connecter les tuyaux. Pour cela, vous devez utiliser des boulons de longueur accrue, sinon la connexion est la même que sans valve |
Faites attention! Il est nécessaire de choisir l'un ou l'autre type de fixation avec le spécialiste qui effectuera l'installation. Ensuite, vous ne pouvez pas vous tromper avec l'option de montage et obtenir le désiré.
Types de dessins
Nous avons compris pourquoi nous avions besoin d'un clapet anti-retour sur le système d'alimentation en eau et comment le monter dans le système. Nous allons maintenant examiner les principales variétés utilisées dans les systèmes d'alimentation en eau.
Vannes Wafer
Considérez les caractéristiques principales de tels systèmes:
- Leurs principaux avantages sont leur petite taille et leur prix abordable.. Cette option est la plus compacte, ce qui est particulièrement important dans les endroits où l’espace est insuffisant.
- Les instructions d'installation sont extrêmement simples: l'élément est simplement serré dans l'unité de fixation. L'important est de le mettre dans la bonne position pour que le système s'ouvre dans le sens du flux..
- L'unité de travail principale est un disque de pression qui maintient un ressort d'une certaine rigidité.. Sous la pression du flux, le système s'ouvre et lorsqu'il s'affaiblit, le ressort ferme le disque et empêche le fluide de s'écouler.

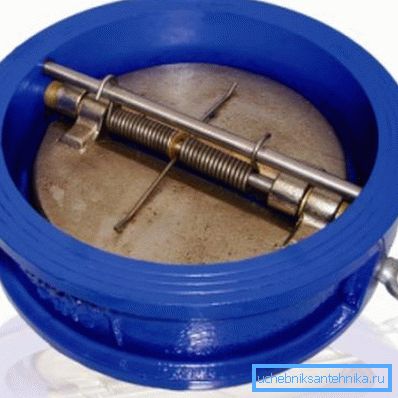

- Les systèmes dans lesquels il existe une probabilité de coups de bélier utilisent des mécanismes à double aile, ce qui permet d'atteindre un degré de protection élevé. Le système est constitué de deux demi-cercles, fixés sur l'axe, qui sont fermés en cas de flux inversé. Afin d'atténuer les impacts sur de nombreux mécanismes, des unités amortissantes sont fournies.

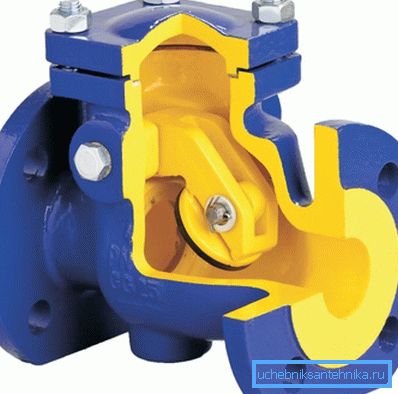

Structures de pétales
Dans de tels systèmes, le nœud de verrouillage est implémenté comme suit:
- L'élément principal est un distributeur spécial dont l'axe est situé au-dessus de l'alésage. Sous la pression du flux, le volet se soulève et le système se remplit.
- Avec une diminution de la pression, la conception s'effondre, ce qui conduit à une usure accrue, il est donc préférable de choisir l'option avec un système d'absorption des chocs.
- Le principal avantage de ces options est la possibilité de travailler dans des pipelines de grand diamètre..

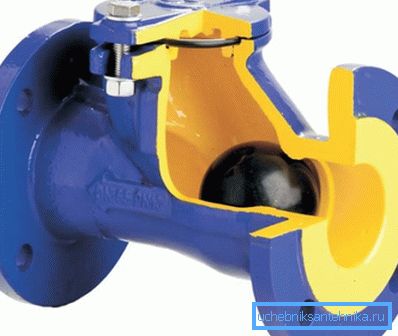

Mécanismes à billes
Cette option diffère des autres par les critères suivants:
- Le système est un nœud à l'intérieur duquel se trouve la balle., se déplaçant dans une cavité inclinée spéciale.
- Le flux peut soulever la balle, ne se déplaçant que dans une direction, quand il change, la balle tombe - et recouvre la cavité..
Clapets anti-retour
Ce type de produit est utilisé assez souvent et fonctionne comme suit:
- L'élément principal - la soupape de levage qui monte et descend. Avec une pression d’eau suffisante dans les tuyaux, il monte et permet un écoulement; lorsque la pression baisse, il tombe sur la selle et ferme le système.
- Si vous effectuez l’installation vous-même, rappelez-vous que l’assemblage doit être placé sur des sections horizontales de la canalisation de manière à ce que l’axe de la vanne soit dans une position strictement verticale..
Faites attention! Le principal avantage de cette option est la possibilité de la réparer sans supprimer le nœud. Cela signifie que vous pouvez remplacer des pièces individuelles ou nettoyer le système sans démonter le pipeline.
- N'oubliez pas que cette espèce ne tolère pas les environnements dans lesquels des particules mécaniques et d'autres contaminants sont présents..
Conclusion
Le clapet anti-retour doit être inclus dans le système, il maintiendra une pression constante dans le système et éliminera les fuites d’eau. La vidéo dans cet article va raconter quelques points importants et les montrer clairement.
