Comment choisir un robinet d'eau pour les systèmes

Lors de la réparation ou du remplacement de systèmes de plomberie et de chauffage dans les communications techniques d'une maison ou d'un appartement, tous les locataires doivent installer de nouvelles vannes de distribution et des vannes d'arrêt. Aujourd'hui, le dispositif le plus fiable et le plus durable pour réguler le débit d'eau dans les conduites est une vanne à bille, caractérisée par une conception simple et un nombre minimum de pièces sujettes à l'usure.

Caractéristiques du choix de la vanne à bille

Actuellement, les fabricants d'appareils sanitaires proposent à la vente une large gamme de robinetterie, dont le prix peut se situer dans des limites assez larges, mais tous ces produits ne répondent pas aux normes de qualité modernes.

Afin de se faire une idée de la manière de choisir un robinet de haute qualité pour le chauffage domestique et les systèmes d’alimentation en eau, le présent article proposera au lecteur des instructions détaillées décrivant en détail la structure interne et les principales caractéristiques techniques des robinets à tournant sphérique.

Le dispositif et le principe de fonctionnement du robinet à tournant sphérique

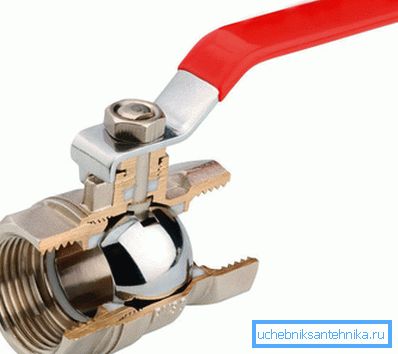

Sur le plan structurel, le robinet d’eau à bille à passage intégral est un manchon en métal moulé, à l’intérieur duquel se trouve une bille en laiton chromée avec un trou. Le diamètre du trou de forage correspond à la taille de la section transversale interne de la conduite, de sorte qu'un tel dispositif ne crée pas de résistance supplémentaire au mouvement de fluide dans la conduite.

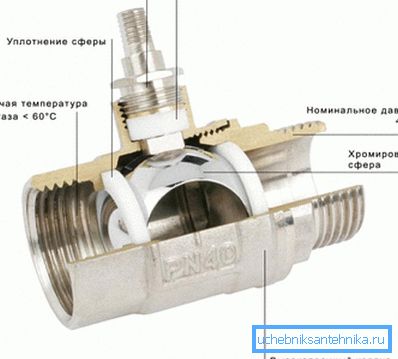

Ainsi, en considérant le dispositif du robinet à tournant sphérique, il est possible d'identifier les principaux éléments structurels qui le composent.

1. Le corps métallique, généralement constitué d'alliages de laiton ou de duralumin, comporte d'une part un manchon expansé pour le ballon et, d'autre part, se termine par un filetage externe ou interne pour la connexion du pipeline.
2. La bille d'arrêt à trou traversant est en laiton de haute qualité, poli au fini miroir, et résistant à l'abrasion, recouverte d'une fine couche de chrome.
3. Les joints d'étanchéité, servant simultanément d'éléments de support dans lesquels tourne la sphère de fermeture, sont en polyéthylène fluoré, en téflon ou en polyéthylène basse pression.
4. L'écrou de serrage de la sphère de support, qui maintient tous les éléments internes de la grue, pressés l'un contre l'autre, et assure ainsi son étanchéité, est fabriqué dans le même matériau que le corps principal.

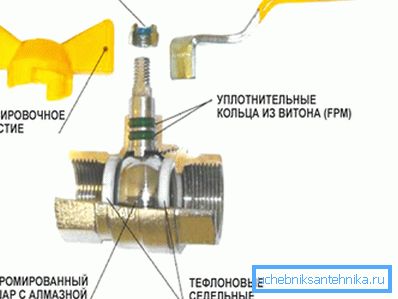

5. La tige rotative assure la transmission du couple du levier de commande à la bille de verrouillage. Pour assurer l'étanchéité, des bagues d'étanchéité pour presse-étoupe sont placées sur l'axe de la tige rotative, qui sont comprimées par le haut avec un écrou à blocage automatique.

La sphère de verrouillage est installée à l'intérieur du corps de sorte que l'axe du trou traversant coïncide avec l'axe longitudinal du pipeline. Dans cette position, le clapet n'empêche pas le passage de fluide. Lorsque le levier tourne à 90 °, l'axe de l'orifice devient perpendiculaire à l'axe de la canalisation et le corps de la sphère de fermeture recouvre complètement la lumière interne du tuyau.

Faites attention! L'axe de la sphère rotative peut occuper n'importe quelle position entre 0 ° et 90 °, permettant ainsi un chevauchement complet ou partiel de la lumière interne de la conduite d'eau.

Différences constructives entre différents modèles

Le principe de base du fonctionnement des robinets à tournant sphérique est presque identique pour tous les modèles. Cependant, dans leur objectif, leur apparence et leur conception, ils peuvent, dans une certaine mesure, différer les uns des autres.

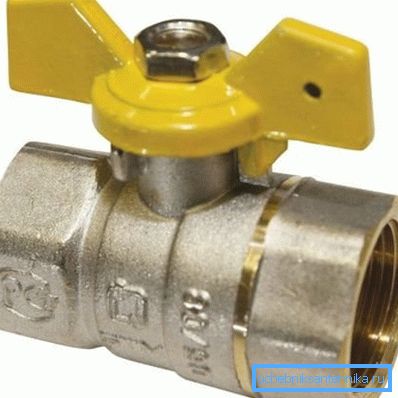

1. Le bouton de commande rotatif peut être sous la forme d'un drapeau rotatif double face ou sous la forme d'un long levier unique. Dans le premier cas, les dimensions globales des robinets sont nettement plus petites, mais le second type est plus pratique dans le cas d'une utilisation fréquente, car il possède un levier plus grand.

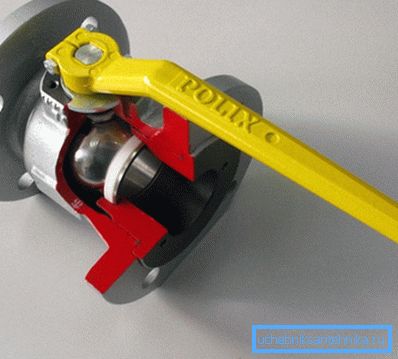

2. Selon le procédé de connexion avec les composants de la canalisation, les vannes à bille peuvent avoir un filetage interne ou externe ou des brides de connexion avec des ouvertures des deux côtés du corps. Les premiers sont destinés à un usage domestique, tandis que les derniers sont le plus souvent utilisés sur des lignes principales avec une grande section de tuyaux.
3. En fonction du matériau des joints et du type de serrage des écrous de la sphère de blocage, il existe des robinets ordinaires pour eau froide et des raccords conçus pour des charges et des températures élevées.

Faites attention! Outre ces différences, il peut également exister des modèles avec filtre fin intégré, une vanne intégrée pour purger l'air du système, un clapet anti-retour intégré ou d'autres dispositifs sanitaires auxiliaires.

Que rechercher lors du choix d'une grue

Avant de vous lancer dans l’achat d’un robinet à boisseau sphérique, vous devez vous rappeler quelques règles simples qui vous aideront à distinguer rapidement les produits de qualité des produits de contrefaçon bon marché.

1. Tout d’abord, vous devez faire attention à la marque, au fabricant et à l’aspect du robinet à boisseau sphérique.. Sur son boîtier, il ne devrait pas y avoir de copeaux, de fissures ou d'autres signes de dommages visibles.

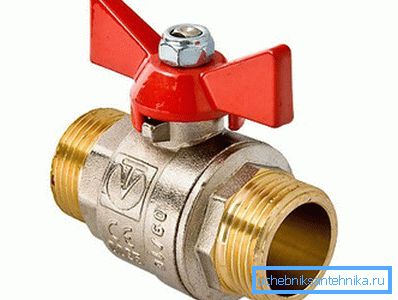

2. Le boîtier d'un produit de qualité doit être en laiton ou en bronze, mais en aucun cas, pas en silumin. À première vue, il est difficile à voir, car il possède un revêtement protecteur décoratif nickelé, mais s’il est rayé au couteau ou à la lime, le laiton a une teinte jaunâtre et la silumine est grise.

1. Faites également attention au matériau des joints. Il est préférable de choisir des produits avec des joints en téflon ou en téflon, car ils peuvent être installés aussi bien sur des tuyaux de chauffage que sur des tuyaux d’eau chaude et froide.
2. Avant d’acheter, vous devez évaluer vous-même l’évolution de la rotation de la bille bloquante en tournant plusieurs fois le levier de commande d’une position extrême à une autre.. Le parcours doit être lisse, mais modérément serré, et pendant la rotation, il ne doit y avoir aucune panne, aucun creux, ni aucun bruit de fond ni de bruit.

Astuce! Pour vérifier le matériau dont est faite la balle, vous devez la toucher avec un petit aimant, car certains fabricants peu scrupuleux peuvent la fabriquer en acier noir ordinaire, très sensible à la corrosion.

Conclusion

En conclusion, il ne faut pas oublier une règle simple: un produit de qualité ne peut pas être trop cher, alors avant de faire le choix final, vous devez étudier la fourchette de prix et ne pas chercher à obtenir le produit le moins cher.

Pour avoir une idée visuelle de la façon dont une vanne d’eau à boule est conçue pour les réseaux d’eau domestique et de chauffage, vous pouvez visionner la vidéo présentée dans cet article ou lire des informations complémentaires sur notre site Web.
