Comment choisir une pompe pour le puits

Le choix de la pompe dépend de l’alimentation continue en eau de la maison avec la pression et le débit nécessaires. Il existe de nombreux modèles et types sur le marché, mais avant de choisir une pompe pour un puits, vous devez connaître les différences qui existent entre eux.

Le choix de la pompe est fait après la fin du forage et le pompage opérationnel de l'eau. Pour alimenter en eau les puits domestiques, on utilise des pompes à eau centrifuges, qui peuvent être divisées en pompes de surface et submersibles.

Pompe centrifuge et vibratoire submersible

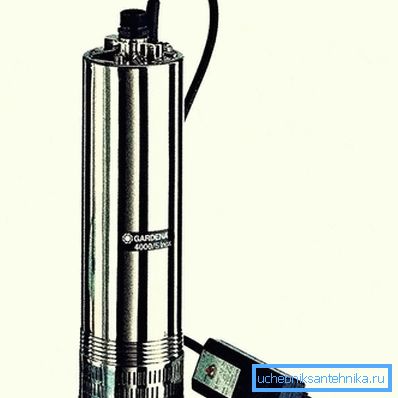

Pour les puits, des pompes centrifuges submersibles à puits profonds entraînées par un moteur électrique sont souvent utilisées. La position de travail d'une telle unité est verticale, la pompe elle-même est située au dessus du moteur électrique. Ils sont installés directement dans le puits pour fournir de l’eau d’une profondeur de 10 m ou plus. Les pompes submersibles modernes ont une taille compacte, une forme cylindrique et un rendement élevé.

Le principe de fonctionnement d'une pompe centrifuge repose sur l'interaction des forces des pales de la roue en rotation avec l'eau qui les entoure.

Les moteurs de pompe asynchrones, en fonction de la puissance de la pompe, peuvent être monophasés et triphasés.

Les pompes submersibles sont fabriquées à partir de fonte à haute résistance, d’acier inoxydable et ont des propriétés de haute performance; elles peuvent pomper des eaux très minéralisées avec une teneur en sable élevée pouvant atteindre 180 g / m³.

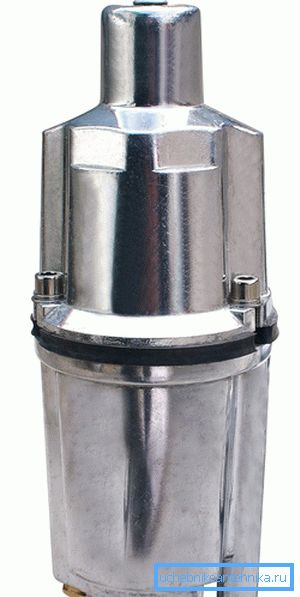

La pompe submersible vibrante est généralement utilisée dans les puits marginaux peu profonds (jusqu’à 50 m) en sol sableux.

Le principe de la pompe submersible vibratoire repose sur le fonctionnement de la membrane, qui aspire et pousse l'eau. La membrane est entraînée par une tige métallique.

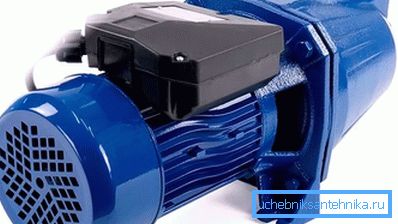

Pompe centrifuge de surface

Les pompes de surface pour le pompage de l'eau d'un puits sont rarement utilisées, car leur hauteur d'aspiration est limitée à 8 mètres. Elles sont installées à la surface. En créant une pression réduite dans le corps de la pompe, de l'eau est aspirée, c'est-à-dire qu'elle monte jusqu'à l'axe de la pompe. Si la hauteur d'aspiration est supérieure à 8 m, la pompe ne sera tout simplement pas capable de soulever de l'eau, sinon une cavitation pourrait se produire, ce qui réduirait considérablement l'efficacité de la pompe et entraînerait la destruction des pales de la turbine et d'autres pièces.

Il est possible d’installer une pompe centrifuge de surface uniquement lorsque le niveau d’eau dynamique n’est pas inférieur à 5 m de la surface ou si le puits est équipé d’un système d’autodécharge.

Mais il existe des cas où le diamètre de la colonne de production est très petit et ne permet pas l’installation d’une pompe submersible. Il s’agit en général de puits forés à la main et souvent de faible profondeur. Dans ce cas, vous devez équiper la fosse où la pompe sera installée. Le fond de la fosse devrait être de 2 à 3 m plus haut que le niveau d'eau dans le puits.

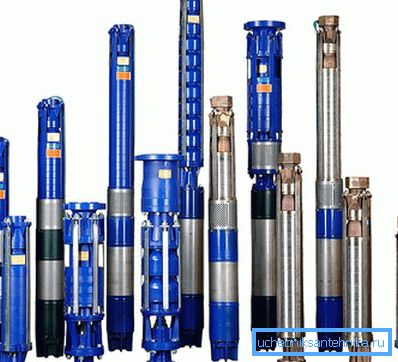

Données de base qui déterminent le type d'unité

Les données de base déterminant le type d’équipement et ses paramètres sont les suivantes:

1. Niveau d'eau dynamique et statique dans le puits. Ces paramètres déterminent la profondeur à laquelle la pompe ou le tuyau d’aspiration sera abaissée, ainsi que la pression de l’eau. Le niveau statique est établi immédiatement après l'ouverture de l'aquifère et le niveau dynamique est le niveau qui est établi dans le puits au maximum du pompage de l'eau. La pompe submersible doit être installée à au moins 2 m en dessous du niveau dynamique. Il est bien sûr préférable de la prendre avec une marge, car elle peut tomber avec le temps en raison du colmatage du puits ou du filtre.
2. Diamètre intérieur de la chaîne de production. Du diamètre intérieur du puits dépend de la pompe O. Le diamètre de la chaîne de production est indiqué dans le passeport du puits fourni par l'organisation de forage. Le diamètre de la pompe est choisi de sorte qu'il soit inférieur de 1 à 2 cm au diamètre de la colonne de production. Avec un diamètre plus grand, des centreurs doivent être installés, sinon la pompe peut vibrer contre les parois du puits lorsque la pompe est en marche et avec un diamètre plus petit, vous ne pouvez tout simplement pas abaisser la pompe.
3. Taux de puits spécifique et total. Lors du calcul de la performance de la pompe, utilisez le débit du puits. La capacité de la pompe ne doit pas dépasser le débit de conception du puits (cela est indiqué dans son passeport). Sinon, il peut arriver que la pompe, après avoir pompé l’eau, fonctionne à sec et qu’en l’absence de protection contre la marche à sec, elle tombe en panne.

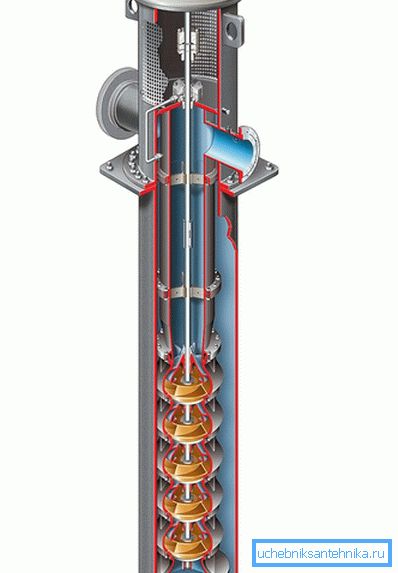

Calcul de performance

La productivité de la pompe est choisie en fonction du débit horaire maximal. Selon SNiP, le taux de consommation d’eau par personne est de 200 l / jour, c’est-à-dire que pour une famille de 3 à 4 personnes, une pompe d’une capacité de 30 à 50 l / min suffit, selon qu’il existe ou non une piscine. plantations. Afin de lisser les pics de charge et, par conséquent, de ne pas installer de pompes à débit élevé, vous pouvez installer un hydroaccumulateur.

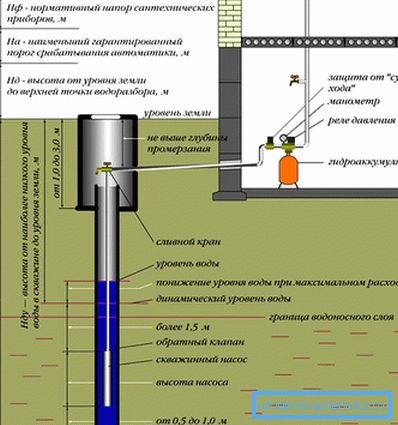

Calcul de la pression requise

Pour bien choisir la pompe avec l’alimentation en eau prévue, il est nécessaire de calculer la pression souhaitée N. La pression de pompe requise est déterminée par la formule:

H = H_g+H_d+H_libre où -

· N_g - hauteur géométrique de la montée d'eau, en m;

· N_d - perte de charge sur la longueur, m;

· N_libre - écoulement libre vers le bec, pris à au moins 5 m.

La hauteur géométrique est la différence entre le point le plus élevé de l'alimentation en eau et la profondeur ou l'axe de la pompe. Les pertes de charge sur la longueur sont calculées à l'aide des tableaux de Shevelev et dépendent de la consommation d'eau et du diamètre du pipeline, ainsi que de sa longueur et du matériau dont il est composé.

Avec une valeur sous-estimée de O du pipeline, la perte de charge sur la longueur peut représenter 80% de toutes les pertes. Par conséquent, un O correctement sélectionné joue un rôle important.

Connaissant la pression et le débit d'eau requis, la décision finale quant au choix de la pompe est prise sur la base des caractéristiques de débit-pression. Cette courbe, caractéristique du passeport de la pompe, indique la dépendance de la pression H sur le débit Q.

Il existe une dépendance qui entraîne une diminution de la pression lorsque le débit augmente. Le choix de la pompe doit donc être effectué dans la zone où les conditions d'efficacité sont maximales.

La meilleure pompe à choisir dépend en grande partie de la façon dont elle sera exploitée et de l’utilisation éventuelle de l’automatisation pour contrôler la pompe et même de la fréquence de la pompe. Par conséquent, afin de prolonger la durée de vie de l'équipement, il est nécessaire de sélectionner soigneusement la pompe en fonction des conditions de fonctionnement et des caractéristiques du puits.
