Comment connecter le chauffe-eau à l'alimentation en eau -

L'eau chaude dans la maison est l'une des composantes d'une vie confortable. Dans les étendues de notre grande patrie, il n’existe pas partout d’alimentation en eau chaude centralisée, de sorte que les gens installent des systèmes de chauffage locaux. Mais l'acquisition d'un tel dispositif pose immédiatement la question suivante: comment connecter correctement un chauffe-eau au système d'alimentation en eau. Tout ce qui, d’une manière ou d’une autre, est lié à cela, nous en discuterons plus avant.

Important: les unités similaires, en fonction de la méthode de chauffage, sont divisées en 2 grandes directions. Cet équipement de gaz et les appareils électriques. Donc, l'auto-installation d'un appareil de chauffage à gaz, dans les gens du peuple de la colonne est strictement interdite. Par conséquent, nous ne considérerons ci-après que les appareils fonctionnant à l'électricité.

Types d'équipement

Le marché moderne est tellement saturé de telles unités qu'il est parfois difficile pour une personne ordinaire de comprendre cette abondance.

Pour éviter les erreurs, car le prix de tels appareils peut être assez élevé, vous devez d’abord définir clairement à quelles fins vous avez besoin d’un appareil de chauffage et à quelle fréquence vous prévoyez de l’utiliser.

Important: le schéma de raccordement du chauffe-eau à l’alimentation en eau de l’appartement et dans une maison privée n’est pas très différent. En particulier, les unités utilisées sont les mêmes. La différence ne peut être que dans le nombre de raccords liés.

• Cet équipement est fluide et cumulatif.. L'équipement en écoulement, comme son nom l'indique, ne fonctionne qu'au moment où le fluide passe dans l'unité. L'eau froide arrive, se réchauffe dans l'échangeur thermique et en ressort déjà réchauffée. Les plus populaires ici sont les geysers.

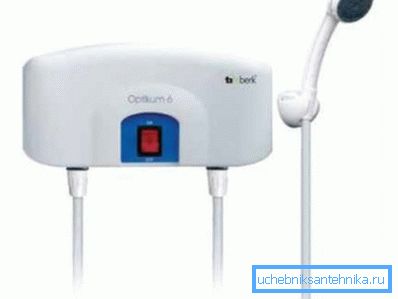

• Il existe également des appareils électriques fonctionnant selon un modèle d'écoulement similaire.. Ils ont des dimensions compactes et un petit volume, mais un inconvénient grave réside dans la consommation d'énergie importante et la nécessité d'installer un câblage électrique renforcé.
• Les appareils de chauffage à accumulation, plus connus sous le nom de chaudières, sont beaucoup plus populaires parmi les appareils électriques.. Le principe de fonctionnement est simple, les éléments chauffants sont installés dans le réservoir et une quantité importante d'eau est immédiatement chauffée, après quoi elle est consommée au besoin. La température dans la chaudière est constamment maintenue en allumant périodiquement les mêmes éléments chauffants.

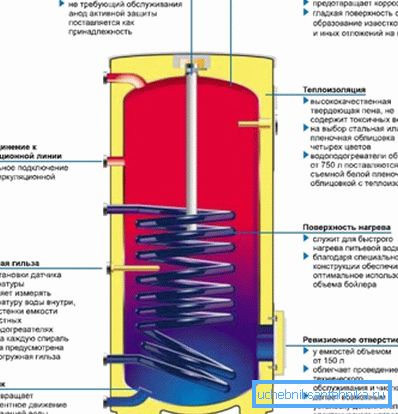

• L'histoire ne serait pas complète si nous ne mentionnions pas les dispositifs de chauffage indirect. En règle générale, ils sont installés en plus de la chaudière. En fait, ce sont les mêmes chaudières à accumulation, seule leur eau est chauffée non pas par des éléments chauffants électriques, mais par un serpentin ou un échangeur de chaleur alimenté par une chaudière.

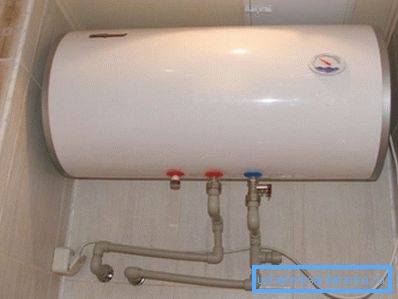

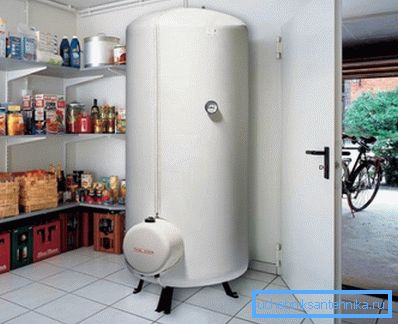

• Tous les équipements similaires peuvent être montés et au sol. La capacité des chaudières montées n’excède souvent pas 100 - 150 litres, elles peuvent être montées horizontalement ou verticalement. En règle générale, les appareils installés au sol ont un volume important et un système de chauffage puissant, parfois complexe, bien qu'il existe également des modèles compacts conçus pour être installés sous l'évier.

Important: les instructions d'installation pour les appareils de chauffage horizontaux ou verticaux interdisent formellement de changer le sens de l'installation. En d'autres termes, les appareils horizontaux ne peuvent pas être installés verticalement et verticalement horizontalement.

Principes généraux d'installation

Avant d'acheter une unité, décidez où vous la placerez. Mesurez combien d’espace libre vous avez. Le fait est qu'il est recommandé d'installer les chaudières aussi près que possible du lieu de fonctionnement.

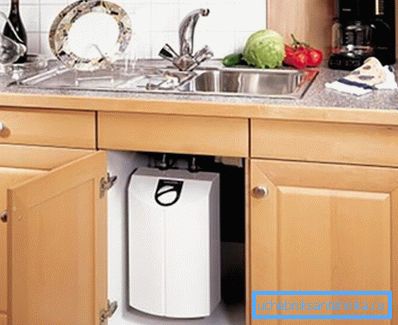

S'il s'agit d'une cuisine, il est préférable de la monter, soit au-dessus de l'évier, soit sous l'évier. Le même principe s'applique à la salle de bain. Plus le réservoir sera éloigné de la grue, plus la perte de chaleur pendant le transport sera importante. Il est également préférable d’envisager immédiatement la possibilité de se connecter à une autoroute froide et au réseau électrique.

Astuce: un chauffe-eau sans connexion d'eau peut être monté, mais pour cela, vous devrez fournir à l'unité une alimentation en eau alternative. Dans des conditions de chalets, il peut s’agir d’un château d’eau improvisé d’une hauteur de 6 à 10 m.Il est préférable d’acheter une station de pompage toute l’année.

Quel que soit le type d'appareil que vous avez choisi, le raccordement du chauffe-eau électrique au système d'alimentation en eau commence par son accrochage au mur ou par la mise en place de l'unité de plancher dans une position fixe et fixe. Les chaudières horizontales ont souvent 2 points de fixation, 4 verticalement.

La fixation du réservoir de vos propres mains n’est pas difficile en principe, l’essentiel est de ne pas se tromper avec la section transversale des boulons d’ancrage. De plus, ces équipements ne sont montés que sur des murs porteurs puissants. Les trous sont percés, les goujons sont installés et les chevilles sont vissées.

Installation du système d'action cumulative

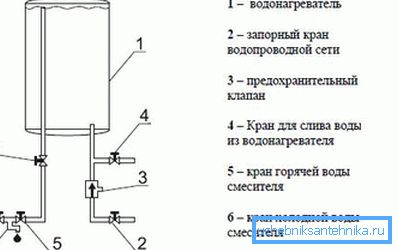

Le schéma de base pour connecter le chauffe-eau à accumulation à l'alimentation en eau comprend plusieurs étapes. Tout d'abord, décidez quels tuyaux vous allez connecter.

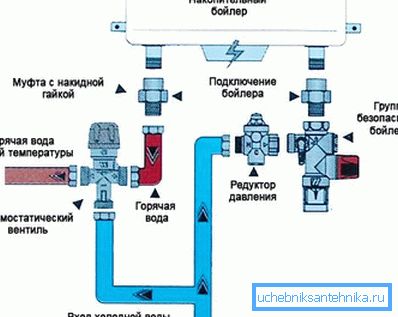

Les tuyaux rigides fixes en métal ou en polypropylène sont fiables, mais ils sont difficiles à monter sans compétences adéquates. Nous vous conseillons de raccorder le chauffe-eau au système d'alimentation en eau à l'aide de tuyaux flexibles en métal / plastique ou de tuyaux souples renforcés. Dans le premier cas, vous aurez également besoin de raccords à sertir. Et dans la seconde, seulement des remontées et des clés.

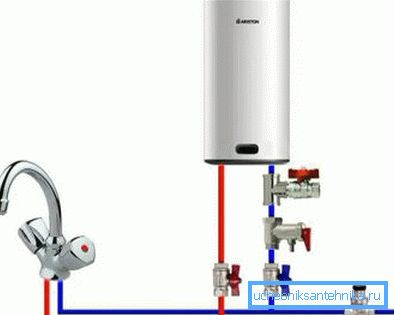

Avant de raccorder le chauffe-eau à accumulation au système d'alimentation en eau, une soupape de sécurité est montée sur le tuyau de dérivation d'entrée d'eau froide sur le réservoir. Tous les fabricants réputés complètent initialement leurs unités avec une telle vanne. Mais si le paquet ne va pas, alors il doit être acheté. Sans une telle vanne, la chaudière pourrait simplement exploser.

Conseil: dans le système d'approvisionnement en eau des appartements en ville, les pertes de charge sont souvent importantes, ce qui est suffisamment dangereux pour toute chaudière. Les experts conseillent d’insérer immédiatement un réducteur de pression spécial dans la conduite d’alimentation en eau froide.

Des robinets à tournant sphérique à l'entrée et à la sortie sont installés, à l'aide desquels le réglage du fonctionnement de la chaudière est effectué. Lorsque les tuyaux sont connectés, vous devez ouvrir les deux vannes et remplir le réservoir. Un flux constant, sans bouchons d'air, d'un tuyau d'eau chaude signalera la saturation. Ensuite, la chaudière peut être connectée au secteur.

Le schéma de connexion du chauffe-eau électrique à l'alimentation en eau comprend une autre étape tout aussi importante. Cette connexion de l'appareil au secteur. Immédiatement, il est à noter qu'un tel équipement a une grande puissance et que pour cela, vous devrez installer une ligne d'alimentation séparée. Sinon, vous risquez de brûler des câbles électriques dans toute la maison ou l'appartement.

Idéalement, à partir du blindage, une entrée séparée est installée à partir d'un câble en cuivre de section appropriée et un automate d'entrée de l'alimentation correspondante est installé. Monter ou non la prise dépend de la pièce. Il peut être installé dans la cuisine et dans la salle de bain, très humide, la sortie sera superflue.

Une attention particulière doit être accordée à la mise à la terre, sans laquelle vous mettriez votre vie en danger. Dans les maisons privées, vous pouvez l’organiser vous-même et marquer quelques épingles métalliques de quelques mètres et demi dans le sol. Et dans les appartements urbains, le corps du tableau se trouve dans la cage d'escalier ou le sous-sol de la maison.

Important: il est possible de connecter une chaudière électrique uniquement si elle est complètement remplie d’eau. Sinon, l'appareil va simplement brûler.

Tableau de la section de câble en cuivre recommandée pour le raccordement de différentes unités. Pour un conducteur en aluminium, le facteur de grossissement sera de 1,3 à 1,5.

Connexion chaudière

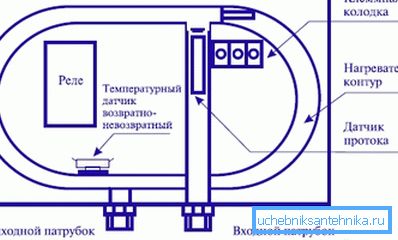

Le schéma de connexion du chauffe-eau instantané à l'alimentation en eau n'est pas beaucoup, mais il est toujours différent de l'installation de son équivalent accumulateur. Tout d'abord, les actions ici sont effectuées dans un ordre légèrement différent. Le premier est le câblage monté et connecté. Comme mentionné précédemment, cet équipement nécessite un câblage plus puissant.

Les experts recommandent également de connecter le chauffe-eau instantané au système d'alimentation en eau selon un schéma spécial. Son principe est similaire à celui de l'installation de radiateurs de chauffage avec dérivation. L'appareil de chauffage coupe la ligne et ajoute en plus un tuyau avec une vanne reliant la ligne coupée par l'appareil de chauffage, en contournant.

Ainsi, en bloquant plusieurs vannes, l'eau peut être démarrée directement. En conséquence, il devient possible de réparer l'unité sans débrancher l'alimentation en eau centrale. Quant aux tuyaux et raccords, ils sont utilisés de la même manière que dans les chaudières à accumulation.

La vidéo dans cet article montre les options de connexion.

Conclusion

En conclusion, il convient de noter que la version à écoulement continu du chauffage électrique est avantageuse pour être installée uniquement pour une utilisation à court terme dans de petits volumes. Si vous avez besoin de beaucoup d’eau chaude, nous vous conseillons de privilégier les agrégats d’action cumulative.
