Comment faire entrer de l'eau dans une maison à partir d'un

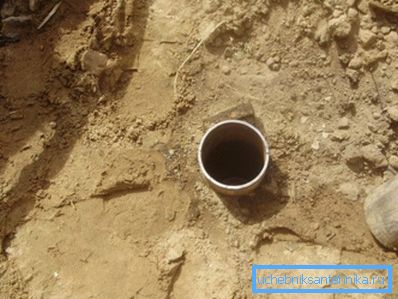

L'approvisionnement en eau autonome est une chose nécessaire mais très importante. Vous devrez non seulement développer la source, mais également garantir une alimentation en eau continue avec les paramètres de pression, de composition chimique et de volume nécessaires. Nous dirons comment amener vous-même l'eau du puits dans la maison, comment connecter et régler l'équipement nécessaire.

Système autonome d'approvisionnement en eau

En quoi consiste-t-il

Un système d’alimentation en eau autonome est un ensemble d’outils permettant de puiser l’eau d’un puits, de la transporter, de l’accumuler, de créer les paramètres de pression nécessaires, ainsi que de gérer et de coordonner le travail de tous les éléments du système.

Les capacités techniques et matérielles modernes permettent de créer un système d'approvisionnement en eau complètement autonome et automatisé. Nous allons donc envisager une telle option.

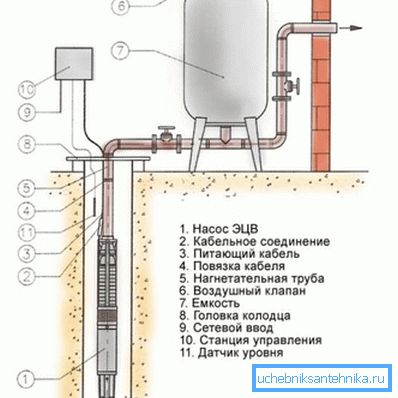

Ainsi, la composition du pipeline de fond comprend:

1. Pompe de puits profond. La plupart des puits ont une profondeur supérieure à 8 mètres, il est donc nécessaire d’utiliser l’unité submersible;
2. Mamelon avec filetage extérieur double face, clapet anti-retour et raccord pour relier la sortie de la pompe au tuyau de levage;
3. Conduite d'eau. Il est important de choisir un produit capable de résister à la pression en fonction de la profondeur du puits. Il est préférable d'utiliser des modèles en métal-plastique ou en polymère. Nous vous conseillons d'utiliser des tuyaux en polyéthylène basse pression (PEHD);
4. Câble d'alimentation du moteur de la pompe et de l'entrée scellée (bornier étanche);
5. Raccord pour la transition d'un tuyau vertical à un tuyau horizontal. Cela peut être un genou ou un té, en fonction des caractéristiques d'installation du tuyau;
6. Wellhead. Ce produit est un couvercle étanche sur les bornes à vis avec une borne pour tuyaux et câbles, ainsi que des fixations pour le câble de sécurité;
7. Tuyau horizontal pour transporter l'eau de la source à la maison. Dans ce cas, il est également préférable d’utiliser un tuyau PND du même diamètre;
8. Un ensemble de raccords pour connecter le récepteur: raccords pivotants, filtre de coin, mamelon. Selon la configuration des tuyaux, ce kit peut varier.
9. Réservoir hydroaccumulateur (récepteur) 200 litres. Il est préférable d’utiliser des produits en plastique à membrane, équipés d’un manomètre et d’un pressostat;
10. Démarreur magnétique dont les bornes ferment / ouvrent le circuit d’alimentation de la pompe. Le démarreur est contrôlé par le courant de fonctionnement provenant du pressostat du récepteur. Installé pour le démarrage de pompes de forte puissance avec des courants de démarrage importants;
11. Station de commande de pompe, qui permet le démarrage et le redémarrage manuel de l'appareil.
12. Capteur de niveau d'eau dans le puits et le relais d'arrêt d'urgence de la pompe lorsque le niveau d'eau tombe en dessous du niveau autorisé.

Faites attention! Les éléments d'automatisation des pompes et des commandes submersibles doivent être de la plus haute qualité. Nous vous déconseillons donc d'enregistrer et d'acheter des produits de fabricants douteux.

Immersion et raccordement de la pompe

Passons aux affaires.

Vous devez d’abord monter un système de remontée d’eau vers la surface:

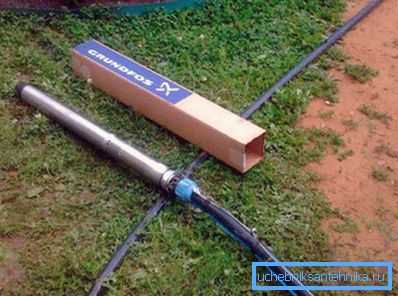

1. Nous prenons la pompe et dans son ouverture de sortie nous tordons le mamelon avec un filetage externe. Ensuite, nous enroulons le clapet anti-retour sur le mamelon et y visons le raccord pour le connecter au tuyau PND (le raccord est habituellement utilisé à 32 / pouce);

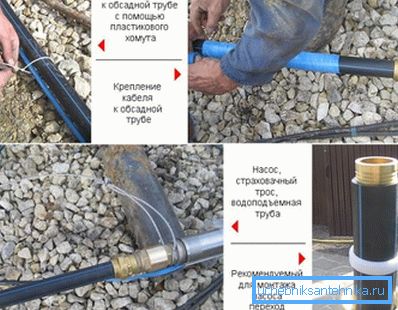

1. Raccordez le raccord avec un tuyau d’eau, prédécoupé. Le câble d'alimentation du moteur est posé le long du tuyau et y est fixé avec du ruban adhésif ou des colliers de serrage tous les 2 à 3 mètres;

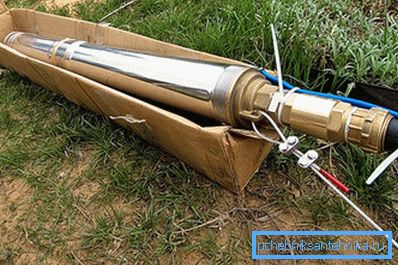

1. Dans les trous de montage du corps de la pompe, passez un câble de sécurité (généralement fourni) et fixez-le à l'aide de deux clips sur les boulons;

1. Nous prenons la pompe et l'abaissons doucement dans le puits par le tuyau, en essayant de ne pas toucher les parois du boîtier. La distance au fond est d'au moins 1 à 2 mètres. Le niveau dynamique de l'eau dans le puits doit être d'au moins 5 mètres au-dessus de la pompe;

1. L'extrémité supérieure du tuyau est vissée dans le trou de la tête de puits et serrée, nous arrivons également avec un câble. Le câble de sécurité est attaché à une bague spéciale sur la face inférieure du capuchon supérieur;

1. Nous connectons le câble au réseau de 220 V et faisons un test de démarrage de la pompe. Si l'eau ne coule pas immédiatement - retirez-la du tuyau avec votre bouche, le clapet anti-retour n'a peut-être pas fonctionné à cause de l'air dans le système;

1. Si l'eau va - cela signifie que la première étape est terminée.

  Faites attention! Si la pompe est déjà équipée d'un clapet anti-retour, il est préférable de le dupliquer avec un produit en laiton, car il est beaucoup plus fiable: le prix d'une bonne pompe est trop élevé pour risquer.

Pipeline souterrain

Maintenant, en fait, comment obtenir de l'eau d'un puits dans une maison. À ces fins, il est préférable d’utiliser un tuyau en polyéthylène, car il est vendu en bobine, et vous avez la possibilité de choisir un segment de la longueur souhaitée pour éviter les joints inutiles.

Un raccord pivotant pour tuyaux PND et un ensemble de raccords supplémentaires sont également utiles. Utilisez uniquement des produits de qualité, nous recommandons d'arrêter le choix sur les fabricants italiens.

Donc, les instructions pour poser les tuyaux du puits à la maison:

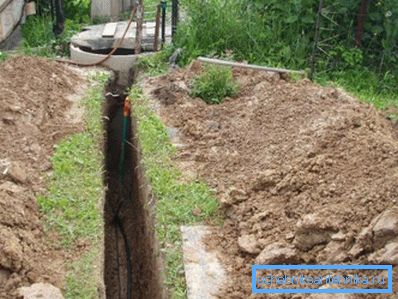

1. À la profondeur de gel du sol (pour chaque région, la bande médiane de la Russie mesure environ 5 mètres), nous creusons une tranchée du puits à la maison. Il est préférable de placer la communication dans la ligne droite la plus courte, car vous n’aurez alors pas besoin de stations d’accueil pivotantes et la consommation de matériel sera moindre;

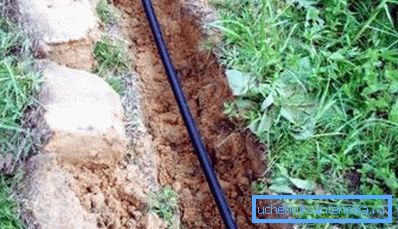

1. Au fond de la tranchée, on coule une couche de sable de 10 à 20 cm de hauteur, légèrement inclinée vers le puits (1% suffira). Nous mettons une pipe sur cette literie;

1. Nous enroulons une extrémité du tuyau dans le caisson et le connectons à l'aide d'un genou et de raccords avec un tuyau de levage;

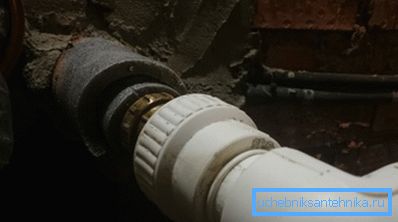

1. Nous commençons la deuxième extrémité par un trou spécial dans la fondation de la maison ou du soubassement, fournissons au point d’entrée un manchon en plastique et le scellons soigneusement avec du silicone ou un autre scellant;

1. Le tuyau est recouvert d'une couche de sable de manière à couvrir 15 cm de hauteur, puis la tranchée est recouverte de terre. Les pierres dans le sol ne doivent pas tomber, le remblai de bélier ne peut pas.

1. Dans la partie inférieure du tuyau, il est préférable de prévoir un robinet de vidange pour drainer l'eau du puits en cas de préservation du site pendant l'hiver.

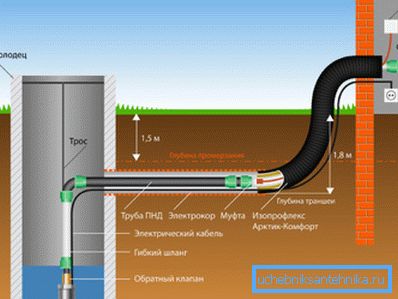

  Faites attention! Si la canalisation s’approfondit en dessous du niveau de gel du sol, elle devra alors être isolée avec un boîtier spécial en polystyrène expansé, dans lequel il est préférable d’insérer un câble chauffant raccordé à l’interrupteur de température. Venir également avec une parcelle d'entrée, située sur la surface ou à proximité.

Connexion du récepteur

Comme nous l’avons déjà dit, le système d’alimentation en eau doit non seulement fournir de l’eau au consommateur, mais aussi garantir une pression et des performances acceptables pour un fonctionnement normal des équipements sanitaires. La pompe submersible est capable de créer une pression suffisamment élevée. Cependant, elle sera instable et peut provoquer un choc hydraulique lors du verrouillage soudain de la vanne.

De plus, si la pompe est raccordée directement à l’alimentation en eau, le moteur de la pompe s’allumera chaque fois que le robinet sera déverrouillé dans un appareil de plomberie (évier, évier, salle de bain, toilette, etc.). Cela affectera négativement la durée de vie du moteur, la mécanique de la pompe, ainsi que les points de coupure de courant sur le relais ou le démarreur.

Par conséquent, un hydroaccumulateur est nécessaire pour accumuler de l’eau sous pression et le fournir au consommateur. Lorsque la pression dans le réservoir de l'appareil chute en dessous d'un certain niveau, le pressostat s'active, ce qui ferme le circuit d'alimentation du moteur de la pompe et pompe le volume d'eau requis. Si la capacité du réservoir est de 100 litres ou plus, alors pour un nombre moyen de familles, le nombre de démarrages à la pompe sera faible et durera longtemps.

En règle générale, le volume du réservoir du récepteur est calculé sur la base du rapport de 20 litres par robinet, y compris les toilettes, les plantes d’arrosage et autres.

Nous nous sommes arrêtés pour entrer dans le tuyau dans la maison. Allez-y:

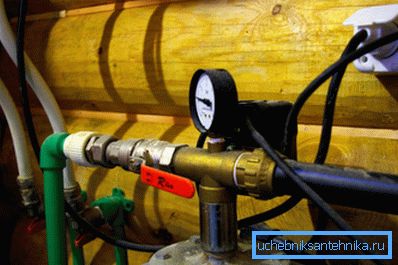

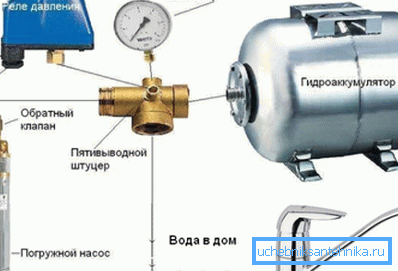

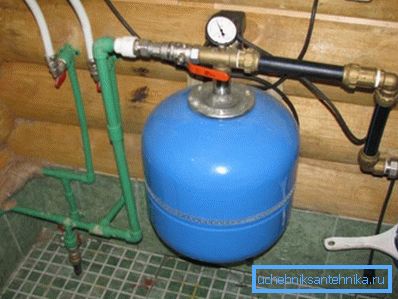

1. L’entrée du tuyau est reliée par un couplage avec un raccord à cinq broches. Nous passons l'accouplement sur un trou de pouce à travers le mamelon avec un écrou à chapeau;

1. À l'entrée du récepteur, nous couronnons un coude, que nous étendons avec un segment de tuyau de la longueur souhaitée. Si possible, au lieu de tuyau et coude, nous utilisons un tuyau flexible avec un robinet;

1. L’extrémité du tube récepteur est reliée par un robinet à boisseau sphérique avec un écrou borgne avec tout raccord de trou libre. Si un tuyau avec un robinet est utilisé, son extrémité est simplement vissée à travers un adaptateur («américain») dans l'ouverture de la buse;

1. Au trou? pouces connectent le manomètre;
2. Pour un trou inoccupé? pouce connectez le commutateur de pression;

1. Le trou en pouce restant inoccupé du raccord de distribution est relié par une vanne avec un écrou à l'alimentation en eau allant au consommateur;

1. Nous connectons le câble d’alimentation de la pompe aux bornes de relais qui vont démarrer et s’arrêter. Le circuit de commutation est simple et décrit dans les instructions du relais. Si un démarreur est requis, sa bobine est alimentée par un relais et la pompe est connectée aux bornes du démarreur;

1. Séparément, nous alimentons le câble de la pompe par un commutateur manuel, conçu pour le courant de démarrage du moteur avec une double marge;

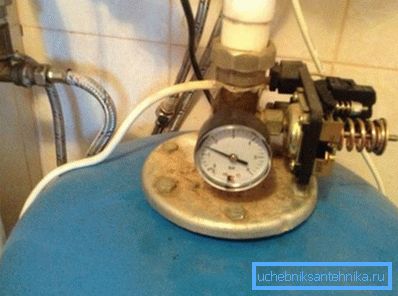

1. À l'aide de l'interrupteur à bascule manuel, nous démarrons l'équipement de pompage et attendons que le réservoir soit plein, et le système mettra automatiquement le moteur de la pompe hors tension. Nous remarquons la pression sur le manomètre. Ensuite, nous ouvrons plusieurs robinets et baissons l’eau jusqu’à ce que le système remette la pompe en marche, fixons également la valeur de pression;

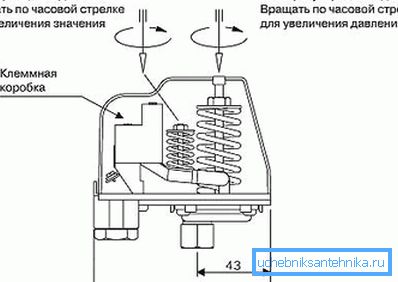

1. Nous comparons les valeurs obtenues aux caractéristiques du passeport du destinataire et, si nécessaire, ajustons le relais.

Conclusion

L'installation d'un système autonome d'approvisionnement en eau est une tâche très responsable, composée de nombreuses étapes. Néanmoins, l'ensemble des travaux peut être effectué indépendamment en suivant les instructions de notre manuel (apprenez également à obtenir une pompe d'un puits).

La vidéo dans cet article montre le processus plus clairement.
