Comment faire un caisson pour un puits - astuces et guide

Après avoir développé une source d’eau, celle-ci doit être correctement équipée. La principale tâche des régions à climat continental est de protéger le puits des gelées d’hiver et des inondations printanières. Nous avons donc décidé de vous expliquer comment fabriquer un caisson pour le puits, car il résout parfaitement ce problème.

Caisson

But

Le but premier et le plus important du caisson est de protéger l’espace interne contre les eaux souterraines et les eaux de crue, ainsi que contre les précipitations. Le deuxième objectif est de protéger la pointe contre le gel en hiver..

Le cours de physique nous a tous appris que l’eau gèle à zéro degré Celsius et qu’elle ne peut pas s'écouler après le gel dans des tuyaux. De plus, pendant la cristallisation, l'eau se dilate et casse tout récipient dans lequel elle se trouve, de sorte qu'un puits non chauffé peut être détruit par le gel.

Pour protéger la structure et les équipements des effets des basses températures, il est nécessaire de réchauffer la partie de celle-ci située au-dessus du niveau de gel du sol. Ce rôle est parfaitement géré par une petite pièce équipée autour de la tête de puits et isolée avec un bon matériau isolant thermique.

Outre le gel, il existe un autre danger: la pénétration de sédiments, d'inondations ou d'eaux souterraines dans l'aquifère. Le plus souvent, cela est dû à un colmatage lâche de l'espace annulaire du puits, ou à l'absence de celui-ci, car l'eau pénètre facilement dans l'espace situé entre le cuvelage et la paroi de la gaine. Il coule ensuite sur le côté extérieur du tubage, infectant l'aquifère avec de la boue.

Là encore, la construction des locaux autour et au-dessus de la tête de puits peut aider, ce qui permettra de retenir la pression des inondations et des pluies, ainsi que d'empêcher l'inondation de la bouche de l'objet.

Faites attention! Il est tout à fait possible de construire une structure de caisson avec vos propres mains, car elle n'exige pas trop de responsabilité et de précision, et n'a pas non plus de structure complexe. Par conséquent, en cas d'erreur, rien de grave ne se produira.

Construction et variations

La conception de la structure de caisson n'est pas réglementée et peut avoir presque n'importe quelle forme. Les dimensions de la pièce sont choisies de manière à ce que l’équipement en caisson du puits s’y intègre et qu’au moins une personne puisse s’intégrer à la réparation et à la maintenance de l’objet.

Aux hauts niveaux d’eaux souterraines, les murs de la structure en caisson doivent également être imperméabilisés afin de les protéger de l’eau sous pression, et tous les joints doivent être soigneusement scellés. Si le niveau d'eau dans le sol n'est pas élevé, il suffit de protéger la structure de l'humidité capillaire et de former un toit dense avec une trappe étanche à l'air.

Faites attention! En règle générale, la structure est abaissée de 50 à 200 cm sous le niveau de gel du sol afin de constituer une réserve en cas de gel d'urgence. De plus, les conduites d'eau seront situées juste en dessous de la hauteur de pénétration du gel, et il est plus facile de les connecter à une certaine hauteur au-dessus du sol.

Il n'y a pas d'exigences supplémentaires pour la conception du caisson, de sorte qu'il peut être fabriqué à partir d'une variété de matériaux utilisant différentes technologies de construction.

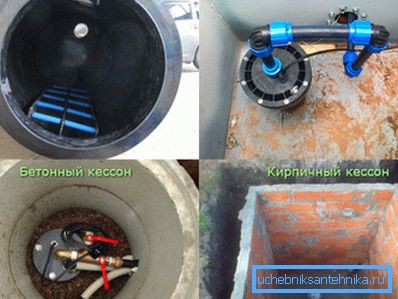

Il existe de telles variétés principales:

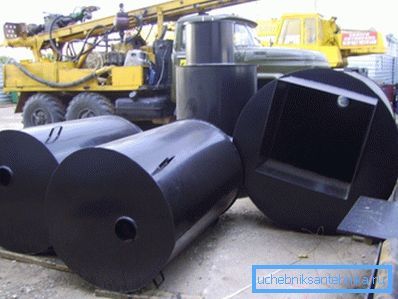

1. Caisson pour puits métalliques. Les caissons métalliques pour les puits sont réalisés par soudage à l'arc électrique d'un espace cylindrique ou rectangulaire autour du sommet du boîtier. Les structures cylindriques constituées de tuyaux en acier de grand diamètre et de tôles d'acier pour la formation du fond et du toit sont les plus applicables: elles sont durables, solides, fiables, mais craignent la corrosion et retiennent mal la chaleur;
2. Salle de briques. Une option excellente, fiable et chaleureuse, cependant, le prix d’une brique et sa pose ne font pas de cette méthode la plus populaire parmi les propriétaires de puits;

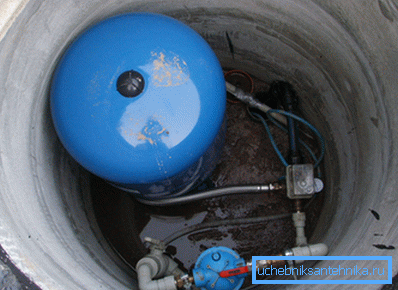

3. Caisson pour les puits des anneaux en béton. Une des structures les plus fiables et durables, cependant, la présence de joints entre les anneaux réduit légèrement l’étanchéité de la structure, et le poids des anneaux en béton nécessite un équipement de levage et gonfle le coût du chargement et du transport des marchandises en béton;
4. Structure en béton monolithique. La variante la plus acceptable en termes de prix / fiabilité, car elle ne comporte pas de joints et est reliée par une cage de renforcement, et sa fabrication ne nécessite ni le travail de spécialistes ni l’achat de produits finis;

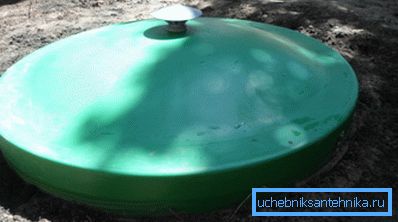

5. Récipient en plastique L'option la plus appropriée pour les zones à forte teneur en eaux souterraines, car elle est complètement scellée et non sujette à la corrosion. L'inconvénient est une faible résistance et une bonne conductivité thermique.

Production de caisson monolithique

Si vous êtes prêt à travailler seul, notre notice de montage en caisson en béton vous aidera à:

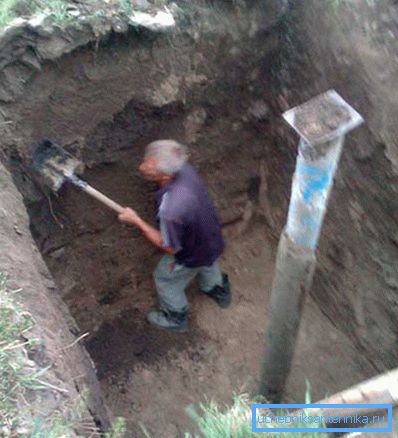

1. Tout d'abord, nous creusons un trou en fonction de la taille de la future construction et le remplissons de polyéthylène de construction. Si l’équipement doit être placé à l’intérieur, les dimensions minimales sont de 1,5 x 1,5 x 2,4 m, la profondeur tenant compte de la couche de gravier d’une hauteur de 20 cm, le niveau du sol doit se situer à deux mètres sous le niveau de gel;

1. Nous compactons la litière et commençons à construire la cage de renforcement des murs. Nous utilisons des tiges d'un diamètre de 12 mm, la largeur de la grille est de 30x30 cm, la distance aux parois de la fosse est d'au moins 70 mm. Les tiges sont tricotées avec du fil d'acier ou soudées;

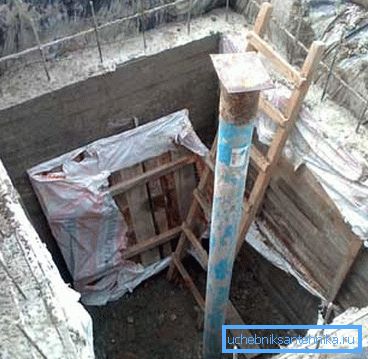

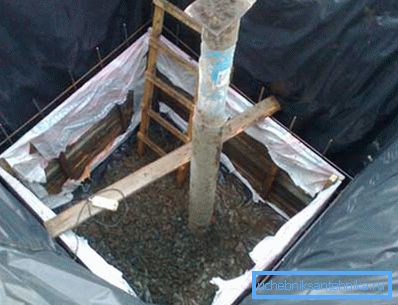

1. Nous construisons des coffrages à 50 mm de la cage de renforcement des murs à partir de vieilles planches et de plaques de contreplaqué. Les boucliers sont recouverts d’une pellicule de plastique de l’intérieur et renversés sous la forme d’un cube sans fond ni toit; à l’intérieur de l’entrée de communication, des manchons en plastique ou en métal sont insérés. Il est préférable de faire tous les coffrages à la fois, de remplir la structure en une fois;

1. Remplissez le coffrage de béton de forme M400 ou supérieure, il est préférable d’ajouter des additifs hydrophobes. Nous utilisons des outils vibrants pour le compactage, en nivelant le bord supérieur des murs (cela est plus facile à faire au stade de la construction du coffrage);

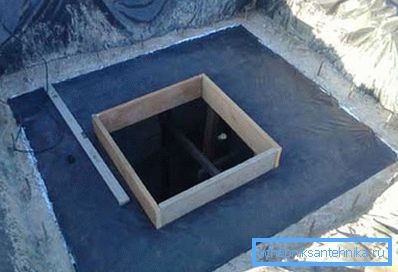

1. Nous attendons le durcissement du béton, puis démontons le coffrage et procédons à la construction du toit. Pour ce faire, au niveau du bord supérieur des murs de notre structure, nous fabriquons le revêtement de sol en panneaux durables (épaisseur - 50 mm), reposant sur des barres de section de 150x150 mm ou des tuyaux en acier. Nous recouvrons le sol avec une double couche de polyéthylène et le laissons comme coffrage extérieur pour le mur de la fosse. Au centre du toit, nous insérons un boîtier pour la trappe;

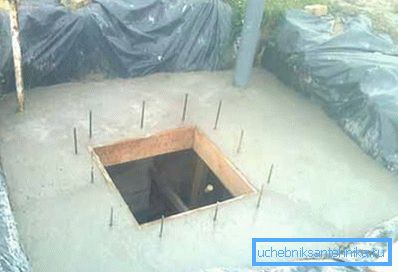

1. Nous posons le treillis d'armature, que nous associons au cadre des murs, et remplissons la dalle. Insérer le manchon pour le retrait de la ventilation et le robinet d’arrosage. Une fois que le béton a pris, nous démantelons le coffrage, le caisson et le revêtement de sol, puis nous ouvrons un trou pour la trappe avec une brique d’une hauteur de 3 rangées;

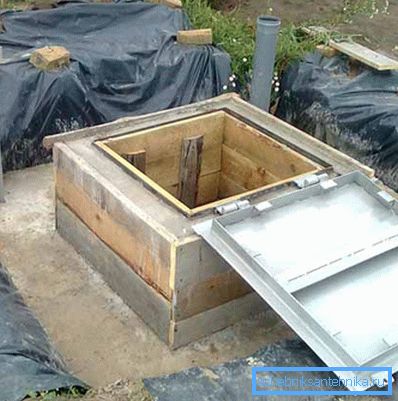

1. La partie aérienne du bâtiment est soigneusement imperméabilisée avec du mastic ou un composé pénétrant, et autour de la caisse en béton, nous réalisons un petit espace aveugle isolé. Mais nous recommandons d’approfondir le toit sous le sol et d’isoler les murs et le plafond de l’intérieur avec une couche de polystyrène expansé de cinq centimètres. Ensuite, installez une trappe scellée et un tuyau de ventilation que nous recouvrons d’un couvercle;

1. Les endroits d'entrée du tuyau sont scellés avec du mortier et de la mousse.

Faites attention! En fin de construction, lorsque le béton est complètement solide, le toit de la construction du puits devrait être recouvert d'une bonne couche de bitume et recouvert de polyéthylène provenant des murs. Ensuite, vous pouvez caisson prikopat couche d'argile.

Conclusion

Si vous souhaitez construire un système d'approvisionnement en eau fiable et durable dans le climat russe, vous ne pouvez pas vous passer d'un caisson. Suivant notre direction, vous pouvez construire l’un de ses types les plus fiables: un caisson monolithique. Pour ceux qui sont intéressés par les détails, la vidéo de cet article est jointe.
