Comment fixer la pompe dans le puits avec un câble

Le site d’approvisionnement en eau autonome ne se limite pas à l’appareil du puits. Il est nécessaire d’acheminer l’eau aux points de collecte de l’eau par la conduite Lorsque la profondeur de la source dépasse 7 m, il convient d'utiliser une pompe immergée du type vibratoire ou centrifuge.

Leur conception permet de faire monter l’eau des profondeurs jusqu’à 90 m avec la pression requise, alors que la consommation d’énergie est bien inférieure à celle des agrégats de surface. L'avantage des pompes submersibles réside dans le silence relatif qui règne pendant le fonctionnement, car l'eau sert d'isolant acoustique naturel. seulement entendu que le relais clique.

En outre, ces équipements sont protégés du gel et peuvent afficher un fonctionnement stable et efficace à tout moment de l’année. Le problème principal dans le fonctionnement d’une pompe submersible pour le puits est le choix correct du modèle pour répondre à vos besoins, ainsi que l’installation correcte de la pompe dans le puits.

Caractéristiques d'une pompe submersible

Il est possible de conclure logiquement du nom de l’équipement qu’il devrait fonctionner en immersion dans l’eau. Cela permet à ce dernier de refroidir son corps et son moteur. Lorsque le niveau d'eau à la source baisse à un niveau critique, le système de protection «à sec» met la pompe à l'arrêt.

Les équipements conçus exclusivement pour ce type de source peuvent également être utilisés dans les puits. Leur appareil est presque identique, ils ne se distinguent que par la forme, le prix, il est légèrement inférieur et la taille.

Dans le même temps, la forme étroite et le petit diamètre de l'équipement de fond sont plutôt un inconvénient pour une utilisation dans les puits. Par exemple, lorsque la longueur de la pompe pour puits est de 900 mm, il sera difficile de résister aux conditions d’une source peu profonde, ce qui ne permet pas à la pompe de ne pas dépasser le puits jusqu’à 1 m, mais cela ne les empêche pas de les utiliser encore plus souvent que les équipements standard.

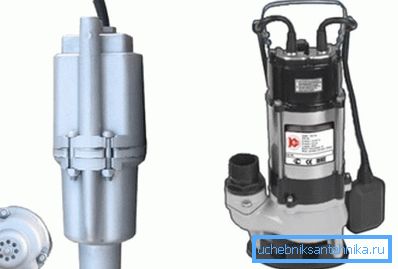

Les types de pompes pour puits sont divisés en:

• centrifuge;
• vibrant;
• tarières;
• tourbillonnant.

Le principe de leur travail est différent.

Choisir une pompe submersible

Au préalable, il est nécessaire de savoir calculer la puissance de la pompe pour un puits. Par exemple, la performance de l'équipement doit répondre aux besoins en eau, alors qu'elle peut même être légèrement supérieure dans ce paramètre.

La consommation requise est déterminée en additionnant les consommations du lavabo, de l'évier, du lave-linge et de la douche. En outre, vous pouvez ajouter ici et utiliser de l’eau pour l’irrigation, des éviers dans la cuisine, une salle de bains et un lave-linge.

Dans la deuxième étape, déterminez la consommation réelle par unité de temps. D'accord, il est improbable que tous les points d'analyse de l'eau aient été allumés à leur capacité maximale en même temps. Pour ce faire, vous pouvez prendre le débit total de 60-80% et si la capacité de la pompe est exprimée en m3 / h, les valeurs en l / h doivent être multipliées par 3,6.

Installation de pompe

Si, avant de brancher la pompe dans le puits, vous n’avez pas mis au point de système d’alimentation en eau, il est temps de le faire. L'installation de l'équipement est la dernière chose à faire.

Il est prudent de dire que raccorder la pompe au puits et poser le pipeline n’est pas difficile. Il suffit de suivre les règles bien connues et certaines nuances. Évidemment, il est préférable que vous preniez quelqu'un pour vous aider, afin que les actions comportent une assurance.

Dispositif de plomberie

Il est nécessaire d’étirer la canalisation, même si vous n’utilisez pas la pompe pour alimenter la maison en eau. Il est impossible qu’à côté de lui se forme une flaque d’eau dont l’eau puisse remonter à la source de la mine. Dans les cas extrêmes, prenez l'eau sur 2 à 3 m de côté, faites un robinet, placez-la à côté et évacuez l'eau de la source.

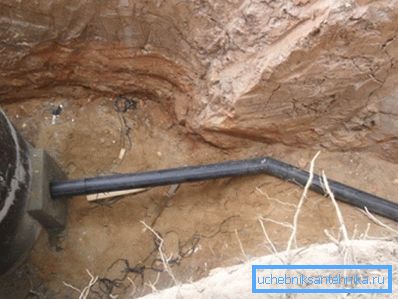

Pour alimenter la maison en eau, il est nécessaire de créer une tranchée de vos propres mains ou à l’aide d’équipements situés à une profondeur qui ne permettra pas à l’eau de geler dans la conduite en hiver. Si les conditions du site ne le permettent pas, il est alors nécessaire de le réchauffer avec l'utilisation de mousse plastique et de laine minérale. Vous pouvez également l'envelopper avec un câble chauffant, ce qui empêchera le liquide de geler et de détruire le pipeline.

Pour éviter d’endommager le tuyau d’alimentation en plastique, assurez-vous que la tranchée ne contient pas de verre brisé, de pierres tranchantes ou d’autres objets coupants. Couvrir le fond de la fosse avec une couche de sable et étendre avec des géotextiles.

L'installation

Une instruction est fournie pour vous aider à comprendre le processus:

1. Préparez un câble pour l'accrochage, il est préférable qu'il soit en acier inoxydable, mais galvanisé et en nylon fera l'affaire.

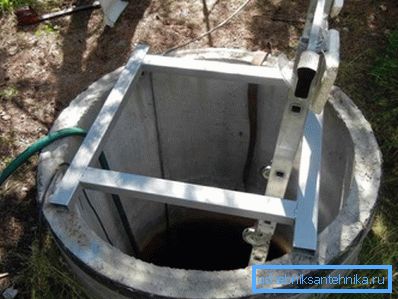

1. Faire un cadre de montage pour la suspension. Pour ce faire, prenez l’angle avec une étagère 50 et souder un cadre carré, puis installez-le sur le dessus du puits.

1. Percez un trou dans l’un des coins pour tirer le câble et le fixer.
2. Préparez un té pour le retrait de la pompe au pipeline.
3. Connectez-le à l'équipement.
4. Déroulez le câble électrique à la longueur requise.
5. Installez un clapet anti-retour à la sortie de la pompe, si cela n’était pas prévu dans la production. Dans le même temps, utilisez du matériel de plomberie sanitaire.
6. Fixez un raccord en laiton ou en plastique sur le clapet anti-retour.
7. Connecter le tuyau au raccord.

1. Fixez le câble électrique au tuyau d’eau à l’aide de clips en plastique ou de ruban isolant avec un pas de 500 mm, afin qu’il ne reste pas dans le puits.

Astuce: enroulez le câble n'est pas serré, mais avec un peu de mou.

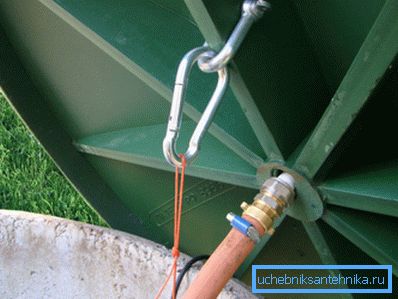

1. Vissez le câble de sécurité dans les cosses situées sur le dessus de la pompe et fixez-le.
2. Mettez tous les détails en ligne droite afin que vous puissiez:

• pipe;
• sur son câble électrique;
• près du câble de sécurité.

1. Commencez lentement à baisser la pompe, il est souhaitable que vous ayez un assistant dans ce processus.

Astuce: le levage, l'abaissement et le remplacement de la pompe dans le puits se font uniquement par le câble, il est interdit de le faire par le câble.

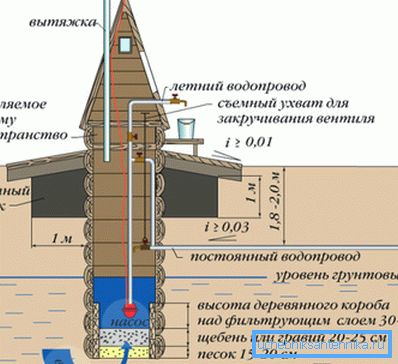

1. Abaissez l'équipement à la profondeur souhaitée de la construction du puits, nous vous rappelons qu'il ne doit pas être à moins d'un mètre du bas de la source, fixez la deuxième extrémité du câble au cadre. Passez l'extrémité dans le trou et corrigez.
2. Fixez un tuyau vertical avec un té à l'équipement. Pour ce faire, vous devez descendre dans le puits et les relier entre eux par un Américain avec de la pâte hygiénique et du remorquage.

Conseil: afin de ne pas sombrer dans le puits pour les travaux d’installation, vous pouvez utiliser un tuyau flexible pour la pompe dans le puits ou un tuyau souple pour effectuer tous les travaux par le haut.

1. Le câble électrique peut être amené à l'étage ou dans la tranchée, s'il a été décidé de le faire entrer dans la maison.

Lorsque le matériel de pompage est installé, il est possible de poursuivre la pose du pipeline à travers la fondation et de l’alimenter au point d’installation de l’accumulateur, du filtre et de la chaudière. Une fois les travaux d'installation terminés, enveloppez la tranchée dans des géotextiles et recouvrez-la d'une couche de sable, d'une hauteur de 100 mm, puis de terre.

Équipement supplémentaire

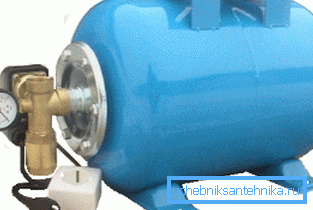

Personne ne dit que vous pouvez utiliser la pompe pour le puits de manière simple, appuyez sur le bouton lorsque vous avez besoin d'eau dans la maison. Une autre option consiste à automatiser le processus, ce qui nécessitera un hydroaccumulateur et un pressostat.

Le premier sert de lien intermédiaire entre le consommateur et la pompe. De plus, son utilisation augmente considérablement la durée de vie de l'équipement. Vous pouvez obtenir un volume de capacité tel que de l'eau avec une certaine pression suffit pour plusieurs heures et que la pompe soit inactive.

Le pressostat est utilisé pour allumer automatiquement la pompe à un niveau critique d'eau dans l'hydroaccumulateur. Après avoir rempli le réservoir, il va l'éteindre.

Conclusion

Le processus d'installation d'une pompe submersible dans un puits ne pose pas de problème, il suffit de respecter certaines règles. En outre, il est nécessaire avant cela de fournir des options pour l'élimination de l'eau de la source, en préparant tout à l'avance.

Des accessoires supplémentaires, tels qu'un hydroaccumulateur et un pressostat, jouent un rôle important dans l'augmentation de la durée de vie de l'équipement. Dans la vidéo présentée dans cet article, vous trouverez des informations supplémentaires sur ce sujet.
