Comment installer des robinets à tournant sphérique pour des

25-05-2018

Il n'y a pas si longtemps, des tuyaux exclusivement métalliques étaient utilisés dans la construction de communications domestiques. À l'heure actuelle, la gamme de matériaux s'est considérablement élargie et, pour chacun de leurs types, des vannes d'arrêt spéciales sont utilisées, qui sont installées de différentes manières.

Nous examinons ci-dessous les grues utilisées pour les pipelines composés de différents matériaux et leur installation.

Méthodes de montage

Ainsi, outre le pipeline métallique, qui est devenu longtemps un classique, on utilise actuellement les types de matériaux suivants:

Métal en plastique;
Polyéthylène basse pression;
Polypropylène;
PVC

Ci-dessous, nous examinons de plus près l'installation de vannes d'arrêt avec nos propres mains sur chaque type de ces conduites.

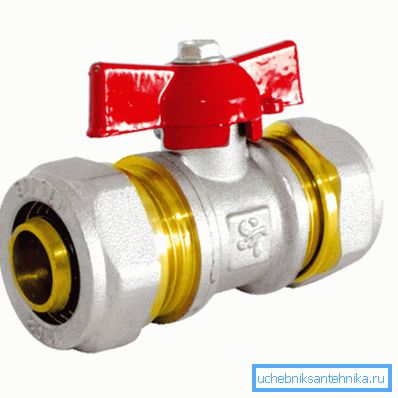

Collet Sharovy grue pour tuyaux en métal et plastique

Tuyau métallique

Nous allons donc examiner comment connecter un tuyau en métal et plastique à la grue. Tout d’abord, il faut dire que les vannes à collet en métal sont utilisées pour les plastiques en métal. Il est installé très simplement et ne nécessite ni outils ni compétences particulières.

L'élément de fixation de tels dispositifs comprend les éléments suivants:

Noix;
Bague collet;
Montage (situé sur l'appareil).

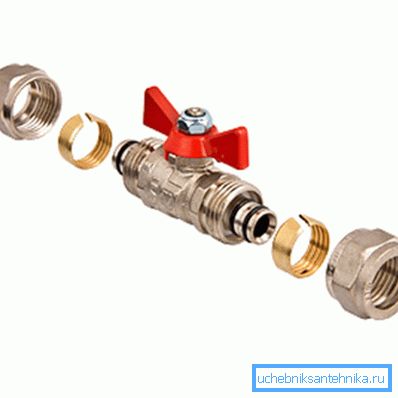

Éléments de connexion de la vanne à collet

Les instructions pour la mise en œuvre de ce travail sont les suivantes:

Tout d'abord, il est nécessaire de couper le tuyau en douceur afin que la section soit perpendiculaire à son axe.
La jonction des pièces doit être soigneusement nettoyée.
Ensuite, l'écrou et la bague de serrage sont mis.
Après cela, le tube est mis sur le raccord.
Ensuite, la bague de serrage glisse sur le joint et l'écrou se resserre. Pour le serrage, enfilez le ruban.
Ensuite, de la même manière, les vannes sont connectées au pipeline de l'autre côté.

Je dois dire qu'en général, il est très facile de travailler avec du métal-plastique. Par exemple, si vous devez insérer un robinet dans une conduite d'eau déjà installée, vous pouvez simplement le couper et installer les vannes d'arrêt de la manière décrite ci-dessus.

PEHD

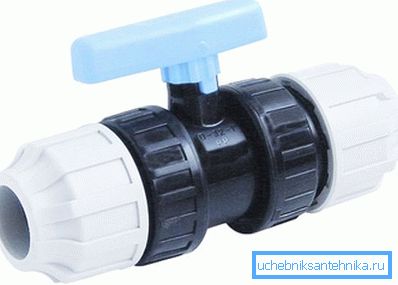

La grue pour tuyaux en polyéthylène est également en polyéthylène. Même le mécanisme de verrouillage est en plastique. Toutefois, cela n’affecte pas la durabilité des vannes. Quant à la méthode d’installation, elle peut être réalisée de trois manières:

Pince	Ce mode d’installation ressemble à un insert d’armature de raccordement dans un pipeline en métal-plastique, mais l’élément de fixation lui-même est fabriqué de manière quelque peu différente. Par conséquent, avant de raccorder la vanne à un tuyau en plastique en polyéthylène, il est nécessaire non seulement de couper le dernier en douceur, mais également de retirer le chanfrein de quelques millimètres. De plus, l'appareil lui-même n'a pas de starter.
Faltsev	Une méthode d'installation relativement simple consiste également à raccorder un tuyau en plastique à une grue en vissant des trous dans les plis. Il convient de noter que cette méthode d’installation ne s’applique pas dans les pipelines nationaux.
Soudé	Les installations soudées sont également très rarement utilisées dans les pipelines domestiques. Pour sa mise en œuvre nécessite une machine de soudage spéciale. En outre, le soudage peut être effectué de deux manières: En fondant les extrémités des pièces à assembler, qui sont ensuite pressées les unes contre les autres avec force. Coupler en quelque sorte - une électrofusion est superposée sur les deux parties, auxquelles de l'électricité est connectée et chauffe les parties connectées.

Faites attention! Il existe des vannes combinant une méthode d'installation qui, en règle générale, servent également d'adaptateurs entre des canalisations de matériaux différents.

Polypropylène

Les vannes pour tuyaux en plastique en polypropylène sont fabriquées sous la forme d'un raccord. Leur installation est effectuée par la méthode soudée. Pour ce faire, vous aurez besoin d’un poste de soudage spécial, également appelé fer à souder.

Vous trouverez ci-dessous une explication détaillée sur la manière de poser la vanne sur un tuyau en plastique en polypropylène:

Tout d’abord, vous devez installer la buse d’un diamètre adéquat sur le fer à souder.
Ensuite, vous devez allumer le fer à souder et attendre qu’il atteigne la température de fonctionnement.. Un indicateur vert l'indiquera.
Pendant le réchauffement de la machine à souder, vous devez nettoyer le tube (s’il est renforcé). Pour ce faire, vous devez utiliser un outil spécial - le raclage, qui est placé sur la pointe du tube, après quoi il est tourné plusieurs fois.

Ensuite, vous devez insérer les pièces connectées dans la buse et attendre un certain temps jusqu'à ce que leur surface se réchauffe et devienne douce. Le temps pour chaque diamètre des pièces est indiqué dans le tableau fourni avec chaque poste de soudage.
Après le temps spécifié dans le tableau, vous devez retirer les pièces des buses et les connecter.. Dans cette position, ils doivent être fixés jusqu'à ce que le plastique refroidisse.
De plus, de la même manière, la vanne est connectée à l'autre côté.

Astuce! Avant d'insérer le robinet dans un tuyau en plastique en polypropylène, vous devez vous exercer sur les chutes de tuyaux et les raccords bon marché afin de ne pas gâcher la valve, car le prix de ce produit est assez élevé.

Ici, peut-être, tous les points principaux de la connexion du robinet à un tuyau en plastique en polypropylène.

PVC

Souvent utilisé pour les conduites d'eau. Tuyaux en PVC pour lesquels on utilise également un type de vanne distinct. La connexion est réalisée de manière filetée. Toutefois, pour cela, les embouts fournis avec l'appareil doivent être collés aux tuyaux.

Cette méthode d'installation est relativement fiable, car l'adhésif fait fondre les surfaces à assembler et, en fait, elles sont soudées les unes aux autres.

Donc, le travail est fait dans cet ordre:

Tout d'abord, vous devez mettre un écrou sur le tube.
Ensuite, vous devez préparer la surface - nettoyez-la de toute contamination possible et dégraissez-la avec du chlorure de méthylène.
Après cela, vous devez mettre l’embout et noter sa profondeur.
Ensuite, vous devez appliquer de la colle sur toute la longueur de la zone marquée. En règle générale, utilisez pour cela la colle gipk-127. Il doit être rapidement étalé avec une couche uniforme à l’aide d’une brosse douce d’une épaisseur de trois à quatre centimètres.
Ensuite, vous devez mettre rapidement la pointe et la faire pivoter d’un quart de tour.
Dans cet état, vous devez maintenir les pièces pendant au moins une minute. Si toutes les actions ont été effectuées correctement, une fine perle de colle devrait se détacher de la pointe lors du collage.
Après cela, vous devez serrer manuellement l'écrou sur l'appareil.
De plus, de la même manière, la vanne est connectée à l'autre côté.

Faites attention! Presque toujours, vous pouvez installer ou remplacer indépendamment les vannes d'arrêt du système d'alimentation en eau ou du système de chauffage. Mais la grue pour la conduite de gaz doit être installée par des spécialistes.

Ici, peut-être, toutes les caractéristiques de l'installation de vannes pour des pipelines de différents types.

Conclusion

Nous avons examiné les options les plus courantes d'installation de vannes sur différents types de pipelines. Aucun d'entre eux n'est pas difficile à réaliser de manière indépendante. La seule chose dont vous avez besoin pour faire le travail avec soin, en adhérant aux recommandations ci-dessus pour la connexion s'est avéré serré.

Dans la vidéo de cet article, vous pouvez apprendre des informations supplémentaires sur ce sujet.
