Comment mesurer les conduites d'eau: tout ce que vous devez

La gamme de conduites d’eau comprend des produits de différentes tailles. Afin de ne pas vous mettre dans une situation désagréable, lorsque les pièces achetées ne correspondent pas à la section ou à d'autres paramètres que ceux déjà installés, il est important que chaque plombier connaisse non seulement les diamètres de conduite les plus courants, mais puisse également les mesurer correctement. Notre article sera consacré à ces questions.

Dimensions de l'équipement sanitaire

Paramètres de base

Avant d'analyser la gamme de tailles des produits à base d'eau et de gaz, indiquée dans les normes nationales et les normes SNIP correspondantes, vous devez comprendre les paramètres sur lesquels nous allons opérer.

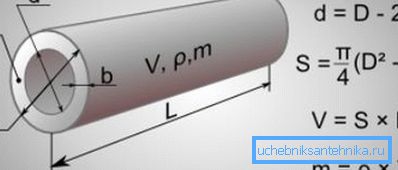

Lors de la mesure de ces pièces, nous aurons besoin des valeurs suivantes:

• D - diamètre. Il représente la distance entre les points les plus éloignés les uns des autres sur la surface extérieure.
• Doo - passe conditionnel. La magnitude du passage conditionnel est égale au diamètre du canal interne du tuyau, arrondi à une valeur standard avec un certain degré de précision.

Faites attention! En marquage international, les symboles D et Dn, respectivement, sont utilisés pour désigner le diamètre extérieur et le passage conditionnel.

• s - épaisseur de la paroi. Plus cette valeur est élevée, plus la structure sera durable et plus le tuyau résistera à la pression.

De plus, afin d’apprécier pleinement les capacités d’un modèle particulier, on utilise le format de rapport d'image standard (SDR). Cette valeur est calculée par la formule:

SDR = D / s

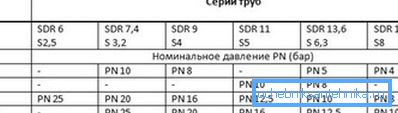

En règle générale, la valeur SDR est arrondie aux valeurs tabulaires, ce qui vous permet de sélectionner facilement un matériau présentant la résistance souhaitée à la pression interne.

Pouces ou millimètres?

Un autre point important consiste à déterminer le rapport entre les tailles de tuyau métriques et en pouces. Il semblerait qu’il n’y ait rien de plus simple: il suffit de multiplier le diamètre du tuyau en pouces par la taille d’un pouce (environ 25,4 mm) pour obtenir le résultat souhaité, mais dans la pratique, tout est un peu plus compliqué.

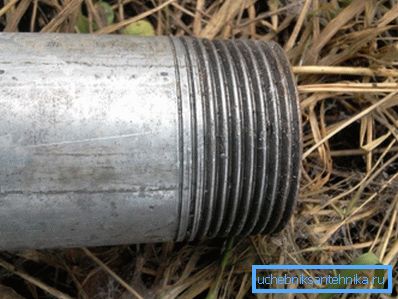

Le fait est que les pouces caractérisent le filetage du tuyau, qui est coupé au diamètre extérieur, et lors du choix des tuyaux (en particulier lors du remplacement de produits métalliques par du plastique), le diamètre intérieur est important.

Les plombiers professionnels utilisent donc des ratios standard:

• Conduite d'eau 1 2 pouces - passage conditionnel de 15 mm, diamètre extérieur compris entre 20 et 22 mm.
• Conduite d’eau 3 4 –pipe en 20 mm, section extérieure de 25 à 27 mm.
• Produit en pouces - 25 et 32 ​​mm, respectivement.
• Conduite d’eau 1 1 2 - passage conditionnel de 40 mm, en fonction de l’épaisseur de la paroi, diamètre entre 45 et 50 mm.

Nous présentons également dans notre article des tableaux de ratios de dimensions en pouces et en dimensions métriques des tuyaux les plus utilisés au travail.

Bande passante

Parfois, pour le choix des pièces utilisées dans la construction de communications, il est nécessaire de connaître la capacité d’un tuyau d’un certain diamètre.

Cette valeur indique la quantité de liquide pouvant passer par le canal interne par unité de temps et dépend des facteurs suivants:

• Matériau dont le tuyau est fait.
• Forme du produit (rond / profilé).
• Le diamètre du passage conditionnel.
• La longueur totale du contour.
• La présence de la pente et son degré.
• Pression du système

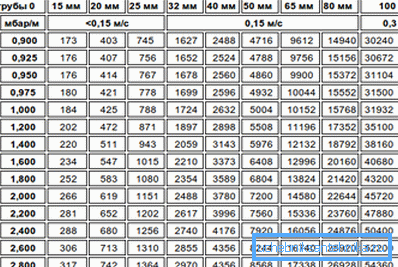

Pour le calcul de cette valeur, des formules lourdes sont généralement utilisées, car les plombiers utilisent généralement des solutions standard testées dans le temps ou utilisent des valeurs de table. Ainsi, selon un tel tableau, le débit d’une conduite d’eau est de 100 mm avec une vitesse de circulation du liquide de 0,3 m / s et une pression de 90 Pa / m sera d’environ 30 000 kg / h.

Faites attention! Pour ne pas faire vos propres calculs, vous pouvez télécharger un programme spécial pour calculatrice.

Méthodes de mesure à la maison

Vous pouvez mesurer le tuyau de vos propres mains de plusieurs manières:

• Si le produit a un diamètre suffisamment grand, le moyen le plus simple consiste à utiliser un ruban à mesurer flexible (un mètre sur mesure est parfait). Enroulez le ruban autour du tuyau et mesurez la circonférence dans la partie la plus large. Ensuite, nous calculons le diamètre en divisant la circonférence par le nombre "Pi", approximativement égal à 3,1416.

Faites attention! Comme les pièces normalisées sont utilisées dans la vie quotidienne, l’instruction recommande de diviser simplement la circonférence par 3: la précision sera tout à fait suffisante.

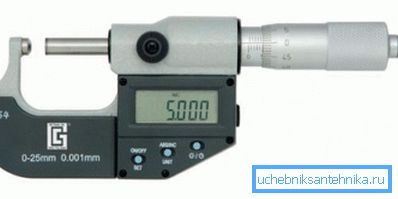

• Pour travailler avec des tuyaux de petit diamètre, vous pouvez utiliser un pied à coulisse ou un micromètre. Si vous êtes régulièrement confronté à des tâches similaires, il est préférable d’acheter un modèle avec affichage électronique: son prix est légèrement supérieur à celui des jauges standard, mais son utilisation est incomparablement plus pratique.

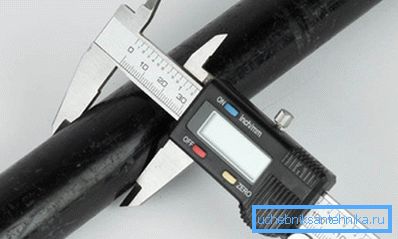

• À l’aide d’un pied à coulisse, vous pouvez également déterminer le diamètre interne du produit. Pour ce faire, nous mesurons l'épaisseur de la paroi, calculons la valeur moyenne de ce paramètre et la soustrayons deux fois de la valeur définie du diamètre extérieur.

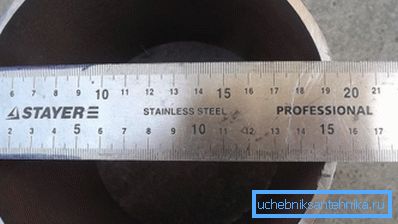

• Enfin, pour résoudre le problème, vous pouvez utiliser des programmes graphiques. Pour un tuyau à mesurer, nous appliquons une règle ou un objet dont les dimensions sont connues (par exemple, une boîte d'allumettes). Nous photographions le produit, puis, à l'aide de programmes informatiques, nous corrélons les dimensions de la norme avec les dimensions du tuyau.

Faites attention! Le plus souvent, cette technique est utilisée pour les objets de grande taille, ainsi que pour les tuyaux, dont l'accès est très difficile à obtenir.

Conclusion

Découvrez quel produit devant nous - une conduite d'eau de 50 mm, 60 mm ou 1 1/2 pouce - de différentes manières. Et plus nous mesurons avec précision, plus il est probable qu'un élément approprié soit sélectionné pour la connexion ou le remplacement. Vous pouvez en apprendre davantage sur les principes de mesure des produits de tuyauterie dans la vidéo de cet article.
