Coq en liège: appareil, application, problèmes

Comment fonctionne une grue à cône (liège)? Où ces produits sont-ils utilisés? Pour quoi, par exemple, la grue en liège 11B6BK DU50 est-elle utilisée? Quelle est la qualité de ces éléments des vannes des systèmes de chauffage et d’alimentation en eau par rapport aux solutions de remplacement? Essayons de répondre à ces questions.

C'est quoi

Schéma et matériaux utilisés

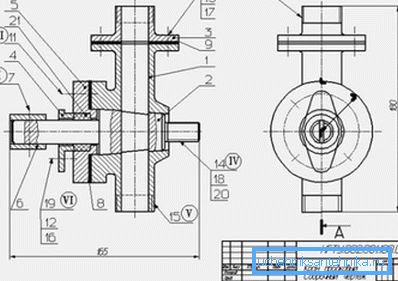

C'est le nom d'un dispositif de verrouillage ou de réglage dont l'élément principal est un liège. Il a la forme d'un cône plein ou tronqué avec un canal traversant et vient en contact du corps avec toutes les surfaces latérales. L'imperméabilité à l'eau, à l'air, au gaz ou à un autre moyen véhiculé par la canalisation est assurée par l'absence d'espace entre le bouchon et les parois du boîtier.

Le dispositif de la grue en liège implique une zone de frottement considérable et, par conséquent, une force considérable nécessaire au tournage. Évidemment, avec un grand diamètre de tuyau, il deviendra trop grand; De plus, les surfaces collantes augmenteront encore la résistance.

C'est pourquoi les matériaux utilisés pour la fabrication de grues en liège résistent à la corrosion et présentent un faible coefficient de frottement - fonte et laiton.

Remarque: en raison des caractéristiques de conception et de la faible résistance mécanique des métaux utilisés, le diamètre des grues en liège dépasse rarement 100 mm et la pression de travail est de 16 atmosphères.

Il n'y a pas de règles sans exceptions: si vous le souhaitez, vous pouvez acheter une vanne à bouchon de liège d'un diamètre allant jusqu'à 200 millimètres dans un boîtier en acier.

Cependant, ces vannes qui peuvent être trouvés dans le sous-sol, il a peu à faire:

• Pour faciliter la rotation du tube est utilisé boîte de vitesses avec un volant.
• Le liège est toujours en fonte: si deux éléments en acier sont attachés l'un à l'autre, même la boîte de vitesses ne contribuera pas à les briser.

Scellement

Comme la vanne bloque le mouvement de l'eau ou du gaz dans la canalisation, il est facile à comprendre. Et comment l'absence de fuites dans l'environnement extérieur est-elle assurée?

La tension

Le bouchon passe à travers le corps de la vanne. Sa tige filetée lors du serrage de l'écrou vissé appuie le capuchon sur le corps avec une force considérable. L'absence de fente garantit l'absence de fuite à la fois à travers la vanne traversant la canalisation et dans l'environnement extérieur.

Curieusement: lorsque la vanne fonctionne, la qualité des surfaces abrasives s’améliore avec le temps.

Printemps

La soupape à cône en bouchon de liège, visible sur la cuisinière à gaz dans la plupart des appartements russes, est agencée de manière quelque peu différente: le liège est pressé contre le corps avec un ressort et non un écrou. Une faible force de serrage, associée à la lubrification, fournit un effort modéré pour faire tourner le bouchon; cependant, la pression maximale de travail de la structure est plus que petite.

Gland

Enfin, une vanne à bouchon de liège et de glande a été utilisée à grande échelle pour le chauffage et l’alimentation en eau: la garniture de glande autour de la tige a permis d’éviter toute fuite. En règle générale, une glande en graphite tressée était utilisée.

Le serrage de la garniture dépendait généralement du matériau de la vanne:

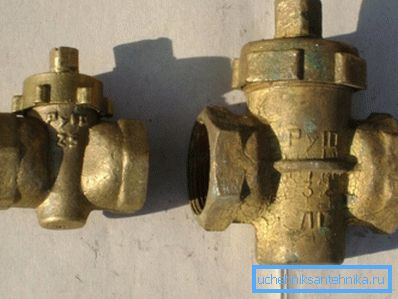

• Produits en laiton utilisés écrou à sertir.

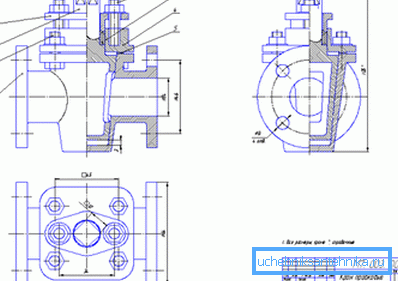

• Une grue en fonte de liège utilisait souvent une paire de boulons pour presser le presse-étoupe sur les pattes du carter afin de sertir le presse-étoupe.

Manières de connecter le corps avec le pipeline

Il n'y en a que deux:

• Bride. Les brides adjacentes sont attirées l'une par l'autre par quatre à huit boulons; L'étanchéité est assurée par un joint en paronite ou en caoutchouc.
• Fileté ou couplage. Le lin sanitaire et les matériaux de scellement artificiels sont utilisés pour le scellement.

En fonction du diamètre nominal de la conduite de raccordement, la commande à distance (passage conditionnel) de la vanne est indiquée. La documentation nationale utilise le système métrique; La télécommande correspond approximativement au diamètre interne du pipeline en millimètres. Les produits importés sont plus souvent marqués en pouces:

Application

Donnons quelques exemples d'utilisation de grues en liège dans leurs diverses exécutions.

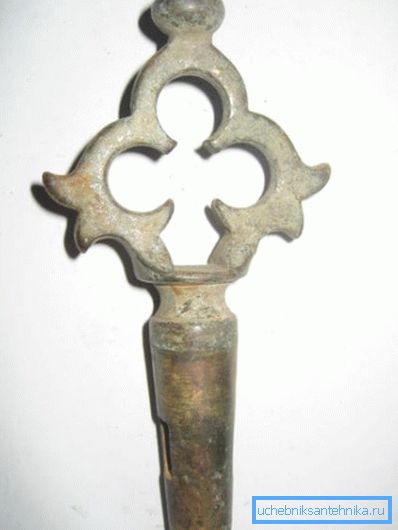

• L'exemple le plus évident est le robinet de samovar. Le liège qu’il contient n’est maintenu dans le corps de la grue que par son propre poids.

• Les mélangeurs de style soviétique avec interrupteur à levier n'étaient pas très confortables à utiliser et coulaient souvent; mais ils étaient pratiquement impossibles à tuer. Casser un levier ou un bouchon de liège n'était pas une tâche triviale.

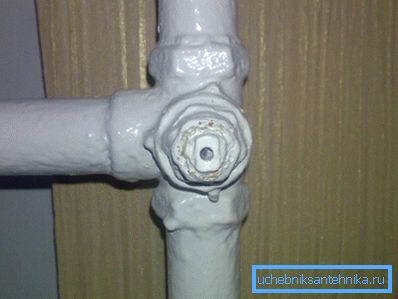

• Les robinets à trois voies ont été utilisés pour régler la température dans les appartements: ils permettaient, en fonction de la position, l’écoulement du liquide de refroidissement à travers la batterie, à travers un cavalier ou le bloquait complètement.

À propos: la dernière fonction de la grue était la cause de la haine féroce des mécaniciens au service des lotissements construits par Khrouchtchev. Il n'a pas été possible de déterminer immédiatement lequel des locataires de la colonne montante bloquait le robinet.

• Nous avons déjà mentionné les grues à gaz de type soviétique. La valve en liège sur le fond de la vis alors répandue avait vraiment l'air beaucoup plus fiable et garantissait aucune fuite.

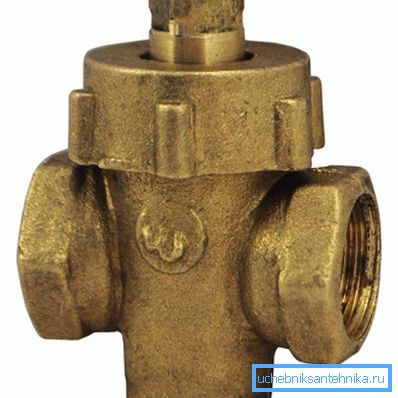

• Enfin, avec la vanne à vis, la boîte à garniture en liège était l'élément le plus courant des vannes des systèmes de chauffage et d'alimentation en eau dans les années 60 et 80 du siècle dernier. C'est là notamment que la vanne 11B6BK DU50 mentionnée au début de notre matériau a été utilisée à grande échelle: elle a été montée sur l'insert d'alimentation en eau chaude et le chauffage dans les nœuds d'ascenseur.

Forces et faiblesses

À quoi ressemblent les robinets en liège par rapport aux solutions de rechange pour la plomberie?

Commençons par des éloges dans leur adresse.

Les pros

• Contrairement aux vannes à vis, il n’est pas nécessaire de les orienter dans le sens de l’écoulement de l’eau. La soupape à fente ne menace pas simplement en raison de son absence.
• Un canal traversant rectiligne et large dans un embouteillage crée une résistance hydraulique assez modérée - encore une fois, contrairement aux passages d'enroulement dans une vanne à vis.
• Pour la même raison, les vannes en liège ne sont jamais bouchées par du tartre, du sable et de la rouille. Les ordures n'ont tout simplement nulle part où rester.
• De robinets à tournant sphérique modernes diffèrent favorablement plus de résistance aux températures élevées.

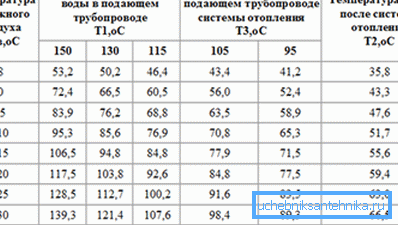

A propos: 150 C, les valeurs maximales pour une vanne à boisseau sphérique sont la limite de température sur la ligne d'alimentation de la conduite de chauffage au plus fort du froid hivernal. Des valeurs plus élevées ne peuvent être atteintes que dans les systèmes de chauffage à la vapeur, qui ne sont actuellement utilisés que par quelques entreprises industrielles.

Les inconvénients

L’expérience de l’auteur en matière de vannes en liège dans les systèmes de chauffage et d’alimentation en eau permet de formuler les principales critiques suivantes à leur sujet:

• Et les vannes en fonte et en laiton avec une longue ébullition au ralenti. Les transformer après cinq ans d'inactivité nécessite un effort qui est tout à fait capable de déchirer le fil du sgon.
• Après la période d'inactivité notoire, la moindre rotation de la valve entraîne une fuite d'eau à travers la glande. Oui, c'est un problème - commun à tous les produits avec boîte à garniture; cependant, dans le cas d'une vanne à vis, elle est résolue par son ouverture complète. Ici, vous devez remplir à nouveau la glande.
• En passant, à propos de la glande: vous ne pouvez la combler qu'en bloquant et en laissant tomber de l'eau. Quelle est la raison de l'instruction? Si vous ouvrez la vanne sous pression, le bouchon modifié risque de vous heurter le visage à l'avant du flux d'eau. Au mieux, froid, au pire chaud.

À titre de comparaison: la valve à joues moulues permet d’emballer la farce avec vos propres mains juste assez pour la bloquer.

• La soupape de décharge (de tension) doit être desserrée avant l'ouverture ou la fermeture, ce qui s'accompagne d'une fuite d'eau. Surtout quand vous êtes sous la valve. Si vous ne desserrez pas l'écrou de serrage, vous risquez de déchirer le fil du liège.
• La tige de tournage doit être prise avec une clé réglable, à corne ou (le plus souvent) à gaz. De ce fait, les grues souvent utilisées sont facilement reconnaissables à la partie arrondie, sinon pratiquement absente, située au-dessus du stock de barres.
• Pour autant, le prix de la valve en liège n'est pas inférieur, et souvent supérieur à celui de la contrepartie à bille de la même taille.

Conclusion

Les résultats sont plutôt décevants. La conception obsolète a déjà perdu la bataille pour le marché des communications de plomberie et ne peut être utilisée que dans des pipelines industriels hautement spécialisés.

Dans les maisons où il y a une vanne à liège à trois voies sous le radiateur, nous ne pouvons que recommander le remplacement des conduites d'alimentation dans les meilleurs délais.

Comme toujours, dans la vidéo de cet article, le lecteur pourra trouver des informations thématiques supplémentaires. Des succès!
