Dans ce document, nous devons étudier la soupape d’embrayage à trois voies pour le manomètre 1118БК. Nous verrons comment cet élément de la vanne d'arrêt est agencé, de quoi il est fait et dans quel but il est utilisé. De plus, nous examinerons les problèmes typiques de la vanne.

Appareil

Notre héros est une valve de tension en liège. La commutation des modes est effectuée par un bouchon conique rotatif avec une course en profondeur dans celui-ci. Glande ou phoque complètement absent; le scellement assure uniquement le meulage des surfaces de travail du liège et du corps de la vanne.

Remarque: l'extrémité de la fiche traverse le boîtier et est filetée. L'écrou avec une rondelle vissée permet de régler le degré de serrage du liège sur le corps; augmenter le serrage est utilisé pour éliminer les fuites.

La porte 11B18BK est émise dans plusieurs options d'exécution.

Deux fils

Dans la version la plus simple, il s'agit d'une vanne d'accouplement à passage direct ordinaire à deux filets intérieurs.

Il n'y a que trois options pour la taille des filetages:

1. Filetage de tuyau 1/2 pouce (DU15) des deux côtés.
2. Filetage métrique M20x1,5 des deux côtés.
3. La combinaison de filetage métrique et de tuyau.

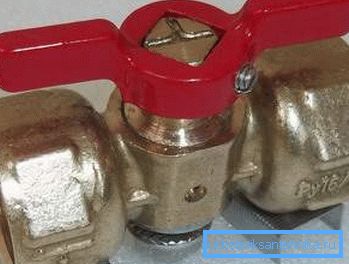

Deux fils, poignée

La différence entre cette performance et la précédente réside uniquement dans le fait que le liège est fourni avec une poignée pratique. Sans cela, la soupape doit être ouverte avec un klaxon ou (le plus souvent) avec une clé à gaz, ce qui entraîne souvent une panne des faces de la tige.

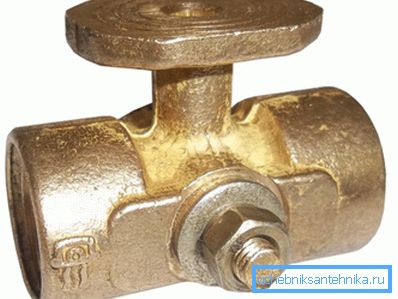

Deux filets, bride

Dans la version avec bride de tuyau, une grue à trois voies à part entière apparaît devant nous, permettant de réaliser les configurations suivantes:

• L'entrée filetée est fermée.
• L'entrée est connectée au deuxième filetage.
• L'entrée est connectée à la bride.
• L'entrée est connectée au filetage et à la bride.

Curieusement: cette performance peut être trouvée sous son propre nom - 11B38BK.

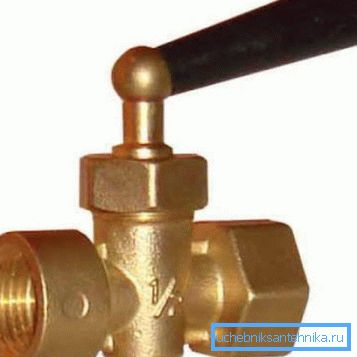

Deux filets, bride, bouton

La configuration parle d'elle-même: le produit avec une paire de filets et une bride est équipé d'une poignée.

Caractéristiques

Voici les principales caractéristiques de la vanne:

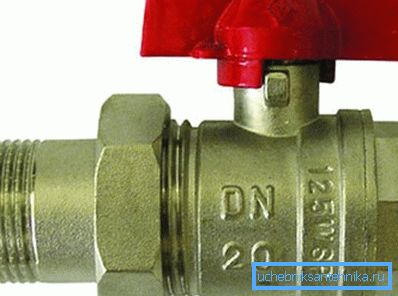

Utile: la taille et la pression de travail sont généralement présentes dans l’étiquetage des vannes. Par exemple, l'inscription DU15 RU16 signifie que nous avons un produit avec un passage conditionnel (correspondant approximativement au diamètre intérieur du tuyau à fixer) de 15 mm et une pression de travail de 16 atmosphères.

Application

L’utilisation la plus raisonnable d’un robinet à boisseau de couplage sans bride est celle d’ajusteur sur une colonne montante chauffante ou une vanne de régulation dans une conduite, un compteur d’eau ou un ensemble élévateur. L'installation en tant que vanne d'arrêt qui chevauche les colonnes montantes ou les revêtements est également pratiquée; Cependant, cette pratique est imparfaite. Les raisons que nous expliquerons plus tard.

La version à trois passes de la vanne à bride est exclusivement utilisée - sous le manomètre DU15 ou M20. La bride sert à connecter un manomètre de référence: tout appareil nécessite un étalonnage périodique.

Des problèmes

Ils découlent directement du dispositif de vanne.

• Changer la position du bouchon nécessite beaucoup d'efforts. Oui, le laiton est un métal avec un coefficient de frottement relativement faible, non sujet au collage ou à l'oxydation; en plus des vannes sont fournies par les fabricants avec lubrification appliquée. Toutefois, à en croire l’expérience de l’auteur, une tentative de fermeture ou d’ouverture d’une valve qui n’a pas été utilisée depuis longtemps aboutit souvent à une tige cassée. Les soupapes de tension contre la boîte à garniture se distinguent par une force maximale de serrage du bouchon sur le corps et, par conséquent, une résistance maximale à sa rotation. Un fort desserrage de l'écrou de serrage provoque des fuites et souvent de l'eau bouillante s'écoule sous le liège.

• Une égratignure sur le corps ou le liège, un morceau de laitier entre eux ou un grain de sable provoquent un empoisonnement de la valve. Il fait soit passer le fluide de travail par lui-même dans le pipeline à l'état fermé, soit, ce qui arrive beaucoup plus souvent, crée un écoulement entre le bouchon et le boîtier. Lorsque vous essayez de serrer l'écrou sur la queue du liège, des déchets suffisamment solides sont pressés dans du laiton relativement mou, laissant les surfaces meulées défectueuses et augmentant la résistance à l'ouverture. Souvent, une tentative de serrage de l’écrou se termine complètement par une tige complètement déchirée.

C’est ce dernier problème qui explique pourquoi l’auteur recommande vivement d’utiliser une vanne à liège tendeur uniquement comme soupape de surpression.

Les instructions pour nettoyer la vanne du laitier ou du sable sont simples et évidentes: il suffit de dévisser l’écrou de la tige et de retirer le bouchon. Un problème: pour cela, vous devez d’abord réinitialiser complètement le pipeline des deux côtés de la grue. Dans le cas où il éteint la colonne de chauffage, vous devrez réinitialiser à la fois la colonne et le remplissage (c’est-à-dire l’ensemble du circuit).

Conclusions:

• La vanne 11B18BK remplit parfaitement ses fonctions de contrôle. Sa version sans bride peut être utilisée comme un robinet d'évacuation.

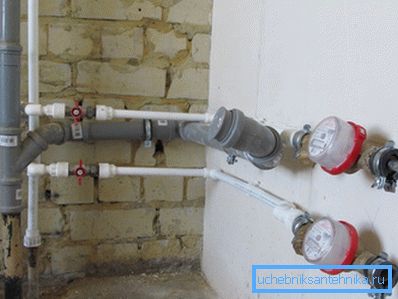

• Lorsque vous installez vous-même les vannes, il est préférable de ne pas chercher d'aventure supplémentaire et d'utiliser des vannes à bille éprouvées..

Conclusion

Nous espérons que nos recommandations aideront le lecteur à éviter les erreurs lors du processus de sélection du matériel pour ses propres projets. La vidéo de cet article, comme d’habitude, offrira des informations thématiques supplémentaires. Des succès!
