Crane 11s67p: appareil, variétés, problèmes et leur

Dans cet article, nous allons explorer le produit de la branche de production nationale en nous cachant sous le titre sans prétention 11s67p. Nous étudierons l’appareil et les principales caractéristiques techniques de la vanne à boisseau sphérique 11s67p. De plus, nous devons nous familiariser avec les variantes de son exécution et les problèmes typiques de la vanne, qui peuvent être résolus indépendamment.

Description

Appareil

Nous avons devant nous un robinet à boisseau sphérique typique avec joint à bille et sièges en PTFE. Joints toriques en fluoroplastique et tige de valve; il est serré par un écrou, ce qui vous permet d'ajuster le degré de compactage. Les selles sont pressées contre le ballon avec une paire de sommiers en acier inoxydable.

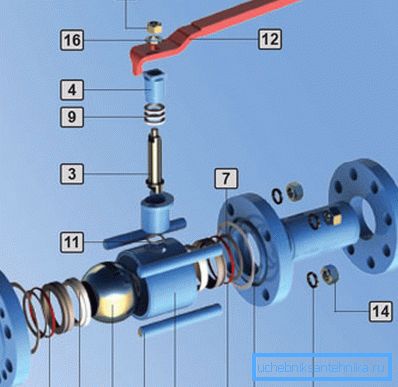

Les éléments suivants sont numérotés dans le diagramme:

1. Le logement
2. Balle
3. Stock
4. Pousser la manche.
5. Ballon de siège en PTFE.
6. Fixer le siège en PTFE.
7. Ressort de disque.
8. Joint d'étanchéité.
9. Bague d'étanchéité de la tige.
10. Joint torique logement.
11. Joint sous la coque de la tige.
12. Poignée
13. Plot de connexion.
14. La noix.
15. Rondelle à ressort.
16. Rondelle plate.

Nuance: en fonction de la conception de la vanne, le boîtier peut prendre différentes formes géométriques et devenir non séparable. Un peu plus tard, nous nous familiariserons avec plusieurs versions 11s67p.

Caractéristiques

La description de la grue 11s67 est disponible sur de nombreux sites Web de fabricants et de revendeurs. Nous donnons ses principales caractéristiques.

Utile: la pression de travail est généralement indiquée sur l'étiquette. L'inscription sur le boîtier RU16 signifie que la vanne est conçue pour une pression de travail de 16 atmosphères. Le marquage comprend également la taille de la conduite connectée: par exemple, DN50 RU16 est une vanne de 50 mm de taille, fonctionnant dans un environnement où la pression atteint 16 kgf / cm2.

Peut-être qu'un acheteur potentiel sera utile d'une quantité d'informations supplémentaires.

• La vanne n'est pas destinée aux pipelines transportant des substances toxiques.
• L'étanchéité de l'obturateur appartient à la classe A selon la classification de GOST 9544.
• La vanne à boisseau sphérique à bride 11s67p est fabriquée selon les normes GOST 28343, GOST 21345 et TU U 04671406-003-1999.
• Les vannes avec raccord d'accouplement (filetages) sont fabriquées jusqu'à la taille DN50.
• La taille maximale de la vanne offerte par les magasins en ligne nationaux - DU500.
• Tous les produits plus grands que DU250 sont équipés d'une boîte de vitesses permettant de tourner la tige sans effort excessif.

• Le prix de gros minimum d'un produit (DU10, raccord de couplage) est d'environ 800 roubles. Le maximum (DU500 pour le raccordement à bride avec une boîte de vitesses) dépasse un demi million.

Options d'exécution

Nous donnons une description de plusieurs variétés 11s67p offertes par l’entreprise nationale Marshal.

Bride

Qu'il est montré dans le diagramme au début de l'article. Caractéristiques caractéristiques - un boîtier séparé relié par des goujons et un joint d'étanchéité entre les éléments du boîtier, réalisés avec des joints paronit.

Le principal avantage de la connexion par bride est l’installation et le démontage rapides, qui peuvent être réalisés dans des conditions de manque d’espace.

Utile: la vanne à bride sphérique a la même longueur d'installation que la vanne de la taille correspondante. Cette fonction vous permet de remplacer une vanne à vanne défectueuse par une vanne sans utiliser de soudure pour les tuyaux.

Couplage

Comme mentionné précédemment, la connexion filetée (couplage) est typique pour les produits de petite taille - jusqu'à DN 50 inclus. Les vannes sont marquées 11s67p1TSR. Les lettres à la fin sont des abréviations de tout soudé et fileté.

Le capitaine Evidence suggère: la coque entièrement soudée n'est pas démontée. Un dysfonctionnement de la vanne (autre qu'une fuite de joint de tige) signifie qu'il doit être remplacé.

Coupler la connexion pour un consommateur signifie un couple des moments plus désagréables.

1. Pour une installation réversible avec possibilité de démontage, la vanne doit être équipée d'un portique, ce qui rend impossible l'installation sur de courtes sections droites de pipelines.
2. En eau froide, les filets de tuyaux en acier pendant plusieurs années de fonctionnement sont fermement collés ensemble.. Pour démonter les fils, il faut les réchauffer au rouge. Il est facile de deviner que lorsqu'un petit corps est chauffé jusqu'à 600-800 ° C, tous les joints d'étanchéité en polymère sont envoyés dans un monde meilleur.

Soudé

La vanne est soudée à la section de la canalisation. Les longues buses de soudage ne permettent pas au joint de brûler en cours de soudage. Le démantèlement est effectué par soudage au gaz ou à l'aide d'un broyeur conventionnel; le corps de la vanne peut être pliable ou entièrement soudé.

À bride

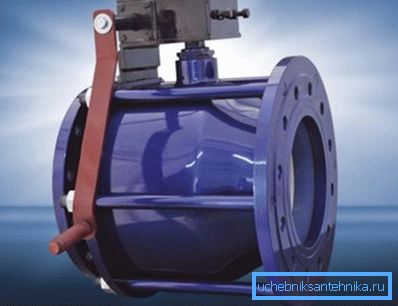

Ces produits se distinguent des corps plus courts à brides classiques et sont destinés à être installés dans de nouvelles conduites de bâtiments en construction. Ils sont marqués 11s67PSUF et sont réalisés uniquement avec des boîtiers repliables, permettant le remplacement des joints et même de la bille de verrouillage.

Défauts

La liste des défauts pouvant être résolus manuellement sur le terrain est petite.

Pour des raisons de justice, nous notons que les vannes à boisseau sphérique échouent extrêmement rarement.

• En cas de fuite à travers la tige, les instructions du fabricant se limitent au serrage du manchon ou au remplacement de la bague d'étanchéité. Pour remplacer la vanne, il n'est pas nécessaire de la démonter - il suffit juste de la fermer et de retourner le manchon avec la poignée enlevée.
• Si la vanne laisse passer l’eau, il suffit souvent de serrer les goujons qui relient le corps. Si le serrage ne résout pas le problème, le corps est ouvert pour remplacer les bagues d’étanchéité.

Conclusion

Nous espérons que notre connaissance succincte de l’élément peu commun des vannes et raccords aidera le lecteur à choisir la solution optimale en fonction de ses objectifs. Comme d'habitude, la vidéo de cet article offrira des informations supplémentaires. Des succès!
