Dessin d'un puits d'eau - différentes options pour

Les puits d’eau, curieusement, mais c’est toute une famille de structures hydrauliques, effectuant des tâches complètement différentes. D'où un arsenal considérable d'équipements, allant des pompes et filtres submersibles aux systèmes d'amortissement des surpressions.

Ajoutons à cela que toutes sortes de technologies innovantes basées sur des matériaux polymères très durables contribuent également à la gamme toujours croissante d'objets à l'étude. En d'autres termes, celui qui va gérer les puits d'eau doit d'abord décider de son objectif spécifique, puis s'assurer de créer un dessin d'utilisation future.

Et encore une fois vous devez faire face aux termes

Les deux domaines d'application les plus importants de telles installations:

• dans le système d'égout et l'approvisionnement en eau en milieu urbain;
• et, dans le système d'approvisionnement en eau d'une maison de campagne, lorsque le puits sert de source d'eau et est inclus en tant que lien initial dans l'ensemble du système.

En plastique

Dans tous les cas, l’installation du puits nécessite des excavations considérables et le plastique vient à la rescousse, ce qui arrive très souvent dans la construction récente.

L'utilisation de plastique est:

• l'utilisation d'un matériau très résistant à tous les impacts, de la mécanique au chimique;

• la possibilité de traiter une gamme de pièces de plus en plus étendue pouvant satisfaire tous les souhaits et toutes les situations d'utilisation;
• la possibilité de créer des systèmes de canalisations complexes littéralement en quelques heures sans soudure ni dispositifs auxiliaires, une fois le travail au sol terminé, ce qui est clairement démontré par la photo «A»:

• A - ici jusqu'à ce que tous les éléments soient à l'état démonté;
• B - et ceci est un puits entièrement assemblé.

Nous présentons tous les éléments de tels assemblages en plastique, nous ne prêtons que l'attention au fait que l'échelle et la gamme des pièces peuvent être beaucoup plus grandes:

• A - couverture;
• B - tube télescopique - il découle directement des possibilités incroyables offertes par les nouvelles technologies; en substance, le télescope élimine complètement la question du réglage fiévreux de la hauteur du puits à la profondeur de l’aquifère ou de la ligne de tuyaux amarrée;

• C - manchette télescopique;
• D - le tuyau principal en polychlorure de vinyle (PVC);
• E - la formation du fond du puits, qui dépend de manière significative de son objectif.

Bon conseil! Ce n’est pas un hasard si les technologies du PVC sont dites révolutionnaires dans le domaine de l’installation de systèmes de plomberie. Mais leur simplicité et les nombreuses offres sur le marché peuvent parfois jouer à une blague cruelle. Nous vous conseillons de traiter dans ce domaine uniquement avec des organisations réputées ayant une bonne expérience dans la construction de communications en PVC. En outre, veillez à explorer toutes les offres disponibles en termes de coût - le prix des mêmes composants peut varier de 1,5 à 2 fois.

Mais plus près des schémas et des dessins

Poursuivant sur le thème du PVC, nous proposons en premier lieu la construction de ce matériau, qui montre clairement toutes les nouvelles fonctionnalités.

Puits de PVC

Le schéma d'un tel puits est très mobile dans son développement et son rééquipement, en fonction de l'évolution des conditions d'utilisation:

• A est le cou;
• B - tuyau d'un diamètre de 1-1,2 m pour un puits;
• C - manchette d'étanchéité; En utilisant de tels moyens d'étanchéité, le plastique donnera "100 points d'avance" sur tout autre matériau, brisant enfin ce dicton malheureux: la plomberie - la science des joints et des connecteurs - a toujours été un véritable casse-tête pour les installateurs;

• D - une bague d'étanchéité;
• Plateau électronique;
• F - manchette d'étanchéité.

Ainsi, sur la base de cet assemblage, vous pouvez créer le dessin suivant d'un puits d'amortisseur de tête d'égout:

Remarquez ici:

• des raidisseurs supplémentaires sont utilisés pour renforcer la position de la pointe;
• le système comporte un escalier intérieur, ce qui élimine la question de l'entretien de la voûte supérieure de la large partie inférieure;
• Deux systèmes de tuyauterie sont utilisés - le principal et le auxiliaire pour lutter contre les pressions excessives.

Premier dessin complet

En première option, nous proposons les éléments suivants, avec un couvercle caché:

• A - base en béton;
• B - base plate - une telle organisation est bonne si le puits est utilisé pour les eaux usées, la prise d’eau nécessite une attitude plus sérieuse et l’utilisation d’au moins de la mie de quartz;
• C - château en argile - si le puits est à la campagne et hors des terres, le château devra être fabriqué d’en haut;
• D - supports d'échelle;

• E - anneaux en béton armé ou en plastique, formant les structures du squelette;
• F - anneau conique;
• G - anneau de plus petit diamètre;
• H - anneau de support - et le béton armé et le plastique vous permettent de choisir une variété de diamètres pour créer de telles structures;
• I-maçonnerie peut être utilisée pour ajuster la hauteur avec plus de précision;
• J - zone aveugle en béton;
• K-hatch - la solution idéale si vous souhaitez masquer le puits sur le site.

Deuxième option

Cette option se caractérise par une méthode minutieuse et rare de formation du fond du puits:

• A - préparation du sable;
• B - couches de gravier;
• C - tuyau de drainage perforé;
• D - géotextiles, comme moyen de protection contre l'humidité;
• E - remplissage en sable des tuyaux;
• F - tuyaux de branchement;
• G - sable de remblai le long du coeur du puits;

• H - bagues supplémentaires;
• Je - pointe;
• J - trappe en fonte.

Troisième option

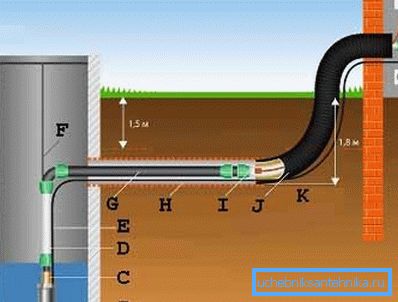

La troisième option s’applique déjà aux puits intégrés au système d’alimentation en eau de la maison:

• A - bien;
• B - pompe submersible;

Bon conseil! Nous vous recommandons d'utiliser des pompes centrifuges comme pompes submersibles. Ils sont beaucoup plus efficaces que les systèmes vibratoires et, ce qui est important pour les structures considérées, ils sont plus attentifs à la conception du puits.

• C - clapet anti-retour;
• D - tuyau flexible;
• E - câble électrique avec système de protection antigel et anti-humidité;
• F - câble; le schéma proposé rend nécessaire l’utilisation de cet élément de sécurité, bien que plusieurs solutions soient possibles pour résoudre ce problème;
• G - pipeline, doit être posé en dessous du niveau de gel du sol;
• H - elektrokor - système de protection électrique contre le gel (pour plus de détails, voir le schéma ci-dessous);
• I - couplage flexible;
• J - boîtier de protection, isoproflex recommandé;
• K - profondeur de la tranchée sur le schéma de 1,8 m;

• L - unité de contrôle et de surveillance automatique;
• M - réseau à 220/50.

Plusieurs circuits auxiliaires

En ce qui concerne les systèmes tels que les puits d’eau, il est impossible d’éviter de spécifier des nœuds très importants:

• Premièrement, le système électrique de chauffage par canalisation est très utile et comprend les éléments suivants:

• A - gaine de protection;
• B - fil d'installation;

• C - isolation thermique;
• D - section de chauffage;
• E - le pipeline chauffé lui-même.

• Deuxièmement, pour vous protéger contre l'accumulation d'humidité le long des parois latérales du puits, il est utile d'organiser des éléments d'insertion d'éléments filtrants en ciment de trois types:

• A - lignes droites (les flèches indiquent la direction de pénétration de l'humidité à l'intérieur du puits);

• B - oblique, notez la montée dans la direction de la cavité interne du puits, qui est fondamentalement importante;
• C - conique.

• Troisièmement, vous pouvez utiliser diverses méthodes et moyens pour nettoyer la cavité interne du puits: il existe toujours un grattoir, de la chaux et une échelle, mais pour les travaux de grande envergure, un seau créé selon le schéma suivant est très utile;

• 1 - une paire de seaux;
• 2 - rouleau pour enrouler le câble;
• 3 - doigt de rouleau;
• 4 - câble;
• 5 et 7 - boulons M8, tels que 6 sur le dessin;
• 6 - poussée, dans la conception de leurs 4 pièces;

• 8 - anneau pour fixer la position du seau;
• 9 - traverser;
• 10 - ressort de compression;
• Verrouillage à 11 tiges;
• 12 - yeux;
• 13 - poluprochine;
• 14 - câble mince.

• Quatrièmement, le soi-disant Abyssin est peut-être une version plus simple du puits, qui ressemble plutôt à un puits et, en raison de son «manque de prétention», elle est souvent construite au sous-sol d’une maison. Les dessins du puits abyssin sont très simples:

• A - clapet anti-retour, sans lequel aucun puits ne peut faire;

• B - crépine soudée au tuyau;
• C - cône tournant - ce n'est pas en mesure de résoudre le problème de l'eau à de grandes profondeurs d'aquifères, mais avec de l'eau superficielle (jusqu'à 4 mètres), il se débrouille parfaitement).

Conclusions

Les instructions pour créer un puits d'eau et le type de son dessin dépendent fortement de la fonction de cette structure. Bien sûr, vous pouvez trouver de nombreuses manières différentes, de différentes manières. Mais il existe des différences significatives, principalement dans l'organisation du fond.

Afin de ne pas vous embrouiller dans les solutions possibles, veillez à regarder la vidéo supplémentaire de cet article, qui vous aidera à systématiser toutes les connaissances.
