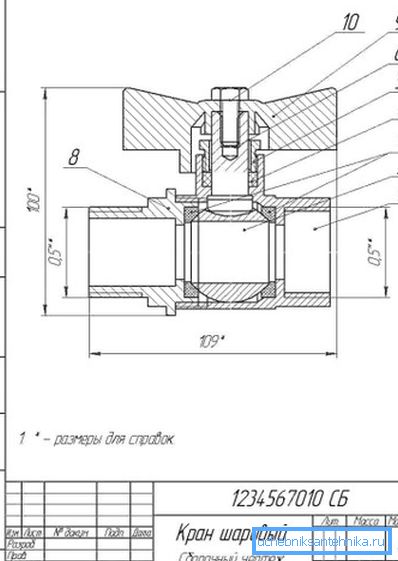

Dessin de la grue: types et caractéristiques de conception

Dans cet article, nous examinerons le dessin d’une grue hydraulique et vous expliquerons également en quoi consistent les vannes d’arrêt omniprésentes utilisées dans la construction de divers pipelines.

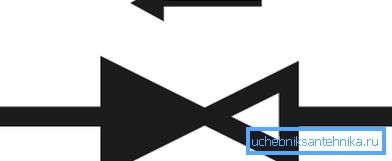

En outre, nous déterminerons comment la désignation de la grue sur le dessin est effectuée de manière à ce que ces symboles soient compris par les plombiers qui sont en train d’équiper un objet de construction d’appareils sanitaires.

Mais tout d’abord, parlons des principaux types de grues utilisées et de leurs caractéristiques structurelles.

Variétés principales

À l'heure actuelle, les modifications suivantes des vannes de pipeline sont utilisées pour équiper les bâtiments résidentiels de vannes d'arrêt:

• modifications avec une vanne, conçues pour fournir uniquement de l'eau froide ou uniquement de l'eau chaude;
• mélangeurs à deux vannes;
• mélangeurs à billes à levier unique;
• modifications équipées d'un thermostat;
• grues sans contact.

Examinez les catégories de périphériques répertoriées plus en détail.

Vannes à valve simple

La conception d'une grue à soupape unique suppose la présence d'un volant d'inertie. Par conséquent, l'utilisation de l'appareil permet le contrôle de la tête d'écoulement, mais pas de la température.

De tels dispositifs ont trouvé la plus grande application dans l'agencement de cuisines et de salles de bains de campagne où l'opportunité de fournir de l'eau chaude n'est pas fournie. Ce type de vanne d'arrêt est constitué d'un corps en métal (acier inoxydable, laiton, cuivre, silume, etc.), qui entoure la boîte à vanne avec un joint en caoutchouc ou une vanne en céramique.

Le bec est attaché au corps au moyen d'un attachement fileté. Cependant, il existe des modèles dans lesquels le corps et le bec forment un tout. L'âme du mécanisme de verrouillage est vissée dans le boîtier et y est fixée à l'aide de filetages et de bagues d'étanchéité en caoutchouc.

En fonction du type de mécanisme de verrouillage, les vannes à soupape unique sont divisées en les modifications suivantes:

• Grues semi-tournantes composées de deux plaques en céramique combinées. Pendant le fonctionnement, la tige tourne et fait tourner la plaque supérieure, qui défile par rapport à la plaque inférieure fixe. Lorsque les plaques sont alignées, l'alimentation en eau est suspendue et lorsqu'un espace est ouvert entre les plaques, l'eau passe librement.
• La modification de type ver est due au mouvement de rotation. L'une des extrémités de la boîte d'essieu est équipée d'un joint en caoutchouc épais. Lorsque la tige tourne, le joint en caoutchouc est pressé contre la «selle» et coupe l’alimentation en eau. Inversement, lorsque le joint monte du fait de la rotation de la tige dans le sens anti-horaire, l'alimentation en eau reprend.

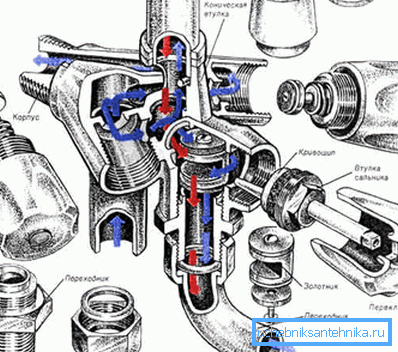

Mélangeurs du type à deux vannes

Les mélangeurs avec deux volants d'inertie situés séparément sont des dispositifs qui vous permettent de régler simultanément la pression et la température de l'alimentation en eau. De l'eau froide et chaude est fournie à l'appareil. Par conséquent, un tel équipement de plomberie est la meilleure option pour les salles de bains et les cuisines.

La conception du mélangeur à deux vannes comprend les éléments suivants:

• deux vannes séparées, chacune faisant tourner le stock d'une cartouche séparée;
• des cartouches pour contrôler l'approvisionnement en eau chaude et froide;
• bec pour l'élimination de l'eau;
• un aérateur, situé sur le bec, conçu pour le nettoyage grossier et pour empêcher la formation de projections;
• interrupteur (jars) modifiant le sens du débit du bec vers l’arrosoir.

Important: Lorsque vous choisissez un mélangeur à deux vannes, assurez-vous que son corps est en acier inoxydable ou en laiton. Les modifications faites de métal ferreux ou de silumin, malgré le fait que leur prix est bas, échouent rapidement.

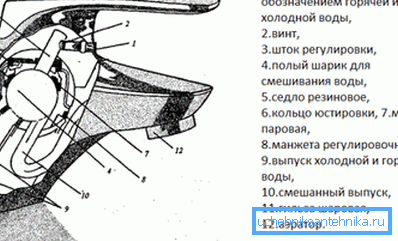

Mélangeurs à billes à levier unique

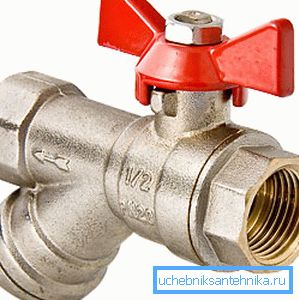

Il existe une large gamme de robinets à tournant sphérique sur le marché, mais nous parlons maintenant d'une version à levier unique conçue pour un usage domestique.

Les équipements de plomberie avec élément de blocage à billes sont constitués des éléments suivants:

• boîtier avec fixations pour raccorder les tuyaux et la plaque de montage;
• levier pour contrôler l'approvisionnement en eau;
• cartouche de balle;
• joints d'étanchéité;
• bec séparé ou bec combiné avec le corps;
• aérateur.

Une différence caractéristique de ces mélangeurs par rapport aux autres dispositifs de verrouillage est la présence d'une cartouche sphérique sous la forme d'une bille creuse à trois trous.

Pour le fonctionnement d'une telle cartouche, un siège en caoutchouc spécial est utilisé. La cartouche à bille avec levier est fixée dans le boîtier au moyen du brassard et de la bague de retenue.

Le fonctionnement de l'appareil est effectué en levant le levier. Une fois le levier levé, l’eau est fournie ou mélangée.

Important: lors de l’achat d’un mélangeur à boule, assurez-vous que le métal de la carrosserie n’est pas inférieur à 0,2 cm d’épaisseur. En outre, avant d’acheter, vous devez essayer la souplesse du levier. Si le mouvement est instable, l’achat d’un tel appareil doit être abandonné.

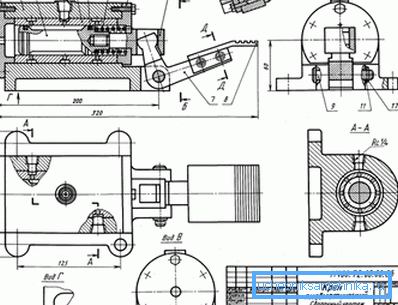

Les mélangeurs d'appareil avec un thermostat

Les instructions d'utilisation d'une telle grue se caractérisent par leur simplicité et leur commodité. Le fait est qu’il suffit d’ajuster la température de l’eau une seule fois et ensuite, vous ne pouvez ajuster que la tête de départ.

Cette fonction est assurée par la présence d'un thermostat - un appareil spécial qui réagit aux changements de température et maintient ces indicateurs à un seul niveau. À l'exception du thermostat, le dispositif de tels dispositifs n'est pas très différent d'un ensemble complet de mélangeurs conventionnels. (Voir aussi l'article Comment installer un robinet sur l'évier: caractéristiques.)

Les vannes thermostatiques comprennent les éléments suivants:

• corps en acier ou en laiton;
• volants ou manettes de réglage;
• cartouche en céramique;
• équipement supplémentaire pour les modèles de douche.

Important: les appareils équipés d’un thermostat, cet équipement de haute technologie, et donc leur vente, doivent être couverts par la garantie du vendeur ou de l’usine du fabricant.

Conclusion

Maintenant que vous connaissez le schéma de montage de l'équipement de plomberie, vous pouvez déterminer les pièces à partir desquelles le robinet est assemblé et celles pouvant être responsables de certains défauts. Ainsi, la présence du schéma d’équipement permet son entretien et sa réparation à la main.

Y a-t-il des questions qui nécessitent des explications détaillées? Des informations plus utiles peuvent être trouvées en regardant la vidéo dans cet article.
