Dessins de la maison pour le puits - un exemple de votre

Dans un domaine aussi hétéroclite que celui de la construction, il existe de nombreuses tâches pour les goûts les plus variés. Si vous voulez vous sentir comme un organisateur exceptionnel, invitez une brigade à construire une maison et essayez de la gérer.

Vous voulez créer quelque chose d'incroyable designer - et là aussi, il y a un énorme champ d'activité. Si vous voulez vous sentir comme un homme à tout faire, essayez de construire une maison au-dessus du puits de la datcha.

Facilité de mise en oeuvre

C'est très nécessaire pour le puits lui-même, mais cela vous apportera un réel plaisir en tant que maître. Mais pour commencer, comme toujours, devra dessiner.

Nous dirons tout de suite qu'un puits fonctionnant bien est un «organisme» plutôt mince, et une intervention inepte peut le perturber de manière significative. Au mieux, au mieux, l'eau turbide pompée ne l'est pas.

Par conséquent, la maison de dessin devrait prendre en compte les points suivants de la construction du puits:

• la chose la plus importante est l'emplacement du château d'argile, ses paramètres suivants:

• profondeur au puits;
• longueur du puits;
• angle d'inclinaison;
• épaisseur.

• en outre, la taille du bâtiment lui-même

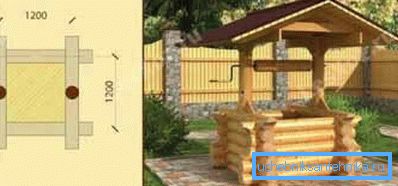

Bon conseil! Il ne vaut pas la peine d'essayer de créer un dessin d'une maison de puits pour y enfermer des «monstres en papier». Nous vous conseillons d’être dans l’esprit du design lui-même - une idée simple, un design simple et un dessin compréhensible et simple doivent correspondre. Souvent, dans ce cas, il ne sera pas nécessaire de détailler - seulement une vue isométrique et deux vues de côté et de dessus avec les cotes (comme dans le dessin «A»).

Précautions

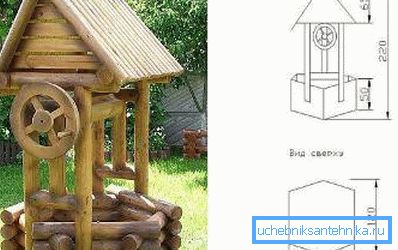

Regardez la variante dessin "B".

Portez une attention particulière au point suivant:

• le plus important:
• les piliers du toit sont entourés dans le sol par une couche d'argile protectrice; (Voir aussi l'article Trappe en plastique pour le puits: caractéristiques d'installation.)
• le puits a un château d'argile;
• toute la structure du toit repose sur deux piliers ronds enfoncés dans le sol sur un mètre et demi;

• afin d'éviter toute violation du verrou de protection du puits, toute la construction avec la perspective de la maison doit être conçue et construite simultanément;
• si vous commencez à construire un toit à partir de zéro, lorsque le château est déjà en place, la protection sera inévitablement brisée, vous ne pouvez pas l'oublier

Deux variantes de dessins

Nous présentons deux versions de la maison au-dessus du puits, le type de crête le plus courant.

Première option

Cette option est construite sur le parapet préparé précédemment:

• A - deux panneaux reliés l'un à l'autre qui forment une arête de toit;
• B - chevrons de la partie en pente;
• C - la porte;

• D - le revêtement de parapet du puits, vous pouvez utiliser ici n'importe quel matériau de votre choix, s'il était d'abord imperméable, comme l'une des options possibles - l'ardoise;
• Charnières de porte électronique;
• F - Côtes de fixation-raidissement, également appelées "fouet".

Lors de la création de telles structures, il faut tout d’abord faire attention aux joints et à la vitesse d’obturation exacte de toutes les tailles indiquées sur les dessins:

• A - liaison de chevron dans la partie supérieure du type "à gorge d'épine";
• B - pied en treillis;

• C-boulon, raidisseur couramment utilisé;
• Pied en treillis D;
• E - garniture supérieure.

Deuxième option

Cette option est si bien développée que le dessin lui-même peut servir d’algorithme d’assemblage:

• 1 - le cadre inférieur de la structure, qui est monté sur le parapet de clôture du puits;

Bon conseil! Dans la fabrication des flancs et des pentes, nous vous conseillons d’utiliser un joint du type «à rainures épineuses». Ce type aidera à créer une connexion vraiment étroite qui empêche la pénétration de l'humidité. De plus, il ne sera pas superflu de prévoir une isolation supplémentaire des pentes de l'intérieur avec du feutre de toiture ou tout matériau disponible offrant une bonne protection et résistant également aux basses températures.

• 2 - le côté de la maison, qu'il est préférable de recueillir séparément, puis de mettre en place; notez qu'un trou est fait dans la paroi latérale pour installer la tige du puits;
• 3 - une nervure de raidissement supplémentaire, l’arbre du puits des deux côtés n’entre pas directement dans le flanc, mais par cette barre;
• 4 - coin de protection triangulaire sur le dessus;

• 5 - puits du puits;
• 6 - paroi latérale de la poignée;
• 7 - la pente du toit, qui est également assemblée séparément, puis installée;
• 8 - une rampe avec une porte à charnière.

Nous attirons l'attention sur la mise en œuvre de ce projet nécessitant 24 à 28 vis (sans compter les boucles de montage).

Très souvent, l'un des composants principaux du toit du puits est une structure en bois simple, qui peut déjà supporter la pente sur le dessus, les côtés et la porte.

Le cadre est composé de seulement 12 pièces en bois:

• A - la tuyauterie supérieure, ces quatre pièces;

• B - fixation sur les racks; 8 vis sont nécessaires pour chaque cerclage (soit 64 au total);
• C - la tuyauterie inférieure, il y en a aussi quatre;
• D - cadre se dresse.

Bon conseil! Tout dessin de fabrication professionnelle, en particulier avec l’utilisation de pièces en bois, doit obligatoirement indiquer l’utilisation des outils qu’il a conçus. Si ce n'est pas le cas, vous aurez probablement à vous soucier d'une lame de scie, d'une raboteuse électrique, d'une scie à métaux, d'un puzzle (cela s'applique déjà à un travail de qualité), d'un marteau, d'un tournevis cruciforme et d'une pince. Et des outils tels que le niveau, un crayon et un ruban à mesurer doivent toujours être à portée de main et ainsi de suite.

Conclusions

Malgré la simplicité des conceptions proposées, il est très important d’approcher leurs dessins avec une précision maximale. Cela est particulièrement vrai lorsque la structure commence à affecter la structure du puits lui-même. (Voir aussi l'article Puits en bois décoratifs: comment se fabriquer soi-même.)

Le prix des erreurs peut être très inattendu et désagréable - une violation des couches de sol, la divergence des anneaux formant le puits et, par conséquent, une baisse de la qualité de l’eau. Assurez-vous de regarder la vidéo supplémentaire dans cet article. Cela vous aidera plus précisément à placer des accents dans l’œuvre proposée.
