Diamètres des conduites d’eau: normes, conformité, sélection

Le diamètre du tuyau de plomberie dans une maison privée est une caractéristique assez importante, qui détermine la qualité du système d'alimentation en eau. Si auparavant toutes les tailles étaient réglementées par une seule URSS GOST, le marché présente désormais des produits conformes aux normes russes modernes et aux normes étrangères, tout en utilisant la classification soviétique.

Afin de ne pas vous embrouiller dans cette variété, nous vous expliquerons comment choisir un diamètre de tuyau pour un système d'alimentation en eau.

Diamètres de tuyaux

Caractéristiques de base et unités

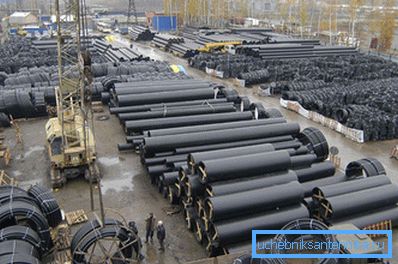

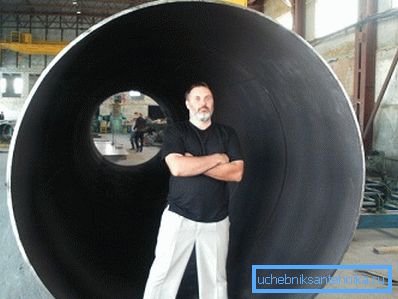

Il existe différents types de tuyaux utilisés à différentes fins.

Ceux-ci peuvent être:

• conduites d'eau et de gaz,
• électrosoudé,
• sans couture,
• renforcé
• tuyaux à usage spécial, etc.

En fonction de la destination du produit, ses caractéristiques de base changent également.

Regardons quelles caractéristiques sont basiques:

• Pass conditionnel. Une quantité sans dimension qui correspond approximativement à la taille du diamètre interne du produit en mm ou en pouces et est utilisée pour la commodité du choix et du raccordement des routes, du câblage, des raccords et des couplages;
• Taille externe (externe). Noté Dn. Le diamètre extérieur des conduites d’eau est mesuré en mm;
• Épaisseur du mur. Il est noté S et est mesuré dans les mêmes unités;
• Diamètre interne des conduites d'eau. Il est noté Dv et se mesure en métrique ou en pouces. Calculé par la formule Dv = Dn - 2 * S;
• Longueur. Cela dépend du type, de la taille et du matériau du produit, ainsi que des caractéristiques de production et de livraison.
• Poids au mètre. Pour l'acier, il est calculé à l'aide de la formule m = 0,02466 * S * (Dn - S), mesurée en kilogrammes.

Nous considérons les systèmes d'approvisionnement en eau du système d'eau froide, nous ne parlerons donc que des paramètres pertinents pour cette classe. Ainsi, pour désigner les dimensions d'une conduite d'eau, l'une des caractéristiques les plus importantes est un paramètre tel que la taille du passage conditionnel.

Cette valeur est notée comme suit: DN (selon GOST 3262-75) ou DN (selon les normes européennes, le diamètre nominal est appelé).

Une passe conditionnelle est la lumière intérieure du produit arrondie à la valeur standard la plus proche. La rangée standard contient les dimensions des dimensions internes. La désignation DN 15 indique donc que le passage interne de ce cylindre doit être considéré comme correspondant à la dimension standard de 1,5 cm.

Faites attention! Il faut comprendre qu'en pratique, la vraie lumière interne peut ne pas coïncider avec la norme, car l'épaisseur de la paroi peut être différente.

Maintenant à propos des unités. Tous les clients et standards modernes correspondent généralement au système métrique. Cependant, nous avons hérité d'un système de pouce du 19ème siècle, et la confusion est souvent ici.

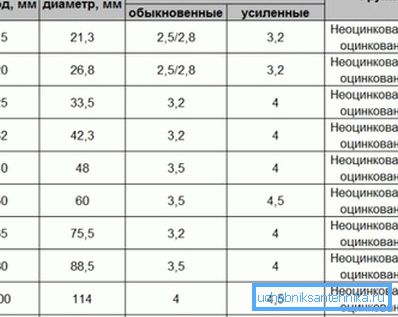

Le fait est que les ingénieurs et les installateurs du passé ont identifié les détails par la taille de la lumière interne en pouces, mais que la taille extérieure était plus du double de l'épaisseur de la paroi.

Donc, si le produit Dv était 1? ou 2,54 cm, en tenant compte de l’épaisseur du mur de cette époque, sa taille extérieure était de 3,35 cm. Cette valeur a été fixée à «pouce d’eau» ou «pouce de tuyau».

De même, le filetage du tuyau est appelé pouce, mais sa taille réelle est de 33,25 mm et non de 2,54 cm, ce qui semble plus logique. C'est un bon exemple de la façon dont les traditions scientifiques et technologiques sont inappropriées.

Faites attention! Si la taille de l'étiquette est spécifiée? Cela signifie que son passage interne conditionnel ou Du correspond à la norme de 1,5 cm, puisque cette valeur est proche de la taille de 1,27 cm (un demi-pouce) de toutes les normes utilisées.

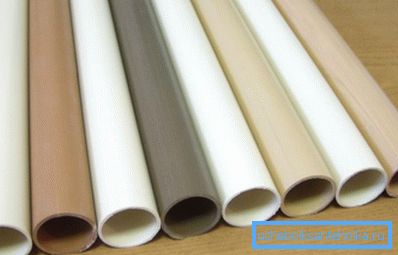

Métal et plastique

Actuellement, il y a une image intéressante: d'un côté, tout le monde a reconnu les avantages des produits en plastique, de l'autre, beaucoup continuent à utiliser l'acier et la fonte. Cela contribue également à sa part de confusion.

Le fait est que le diamètre des tuyaux en plastique pour l’alimentation en eau est souvent considéré comme externe. Dans ce cas, il y a généralement un pointeur sur l'épaisseur du mur, comme sur la photo:

C’est là que réside la difficulté, puisqu'un installateur non préparé ne sait pas exactement quel diamètre de tuyau pour un système d’alimentation en eau doit être considéré comme correct si deux produits de même apparence sont marqués 32 et 1?, Alors que le pouce mesure 2,54 cm.

Les adaptateurs pour conduites d'eau de différents diamètres sont également souvent étiquetés dans un système en pouces. Si vous êtes un plombier débutant ou si vous décidez simplement de faire vos propres mains, alors vous feriez mieux d'avoir un tableau de correspondance des valeurs en pouces en valeurs nominales et externes.

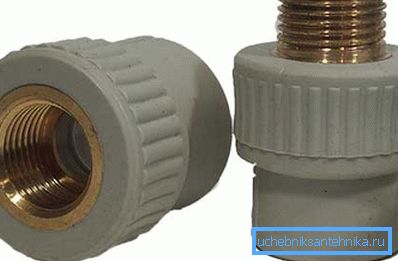

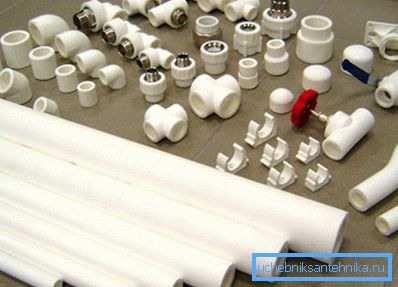

Pour raccorder les pièces métalliques et plastiques du pipeline, on utilise des manchons d’adaptation spéciaux, d’un côté comportant un filetage métallique et de l’autre, d’un manchon lisse pour le soudage des matières plastiques.

En même temps, il est possible d'indiquer la valeur en pouces d'eau du côté du filetage et, du côté du joint en plastique, la valeur adoptée pour désigner le type devant être connecté au raccord, et le plus probable est Dn en mm. De tels cas.

Sélection des valeurs pour l'approvisionnement en eau autonome

Maintenant, quelques mots sur la façon de calculer le diamètre du tuyau d’alimentation en eau. Différentes méthodes sont utilisées pour des calculs précis: des formules mathématiques avec une variété d’étapes et de techniques, l’utilisation de tableaux de moyennes et de manuels méthodologiques, divers programmes et calculatrices en ligne sont également devenus populaires.

La méthode mathématique est complexe et nécessite des qualifications appropriées, il est également difficile d’utiliser des manuels et des tableaux d’ingénierie dans les universités d’ingénierie, et sans un enseignement spécialisé (ou du moins aucune formation technique), il sera difficile à comprendre.

Les calculatrices en ligne et toutes sortes de programmes de calcul destinés aux designers professionnels ne provoquent que le sourire.

Ce qui est drôle chez eux, c’est que les plus adéquats d'entre eux sont configurés de telle sorte que, dans 95% des calculs relatifs aux appartements et aux maisons individuelles, ils donnent des valeurs standard connues et ainsi, et lors du calcul de systèmes sérieux, il est complètement idiot de se fier à de tels logiciels.

Faites attention! Si vous avez l’intention de faire du câblage dans un appartement ou de fournir une alimentation en eau autonome à une maison privée ordinaire jusqu’à 3 étages, aucun calcul n’est alors nécessaire.

L’instruction est simple: nous utilisons des valeurs communes standard et ne nous compliquons pas la vie:

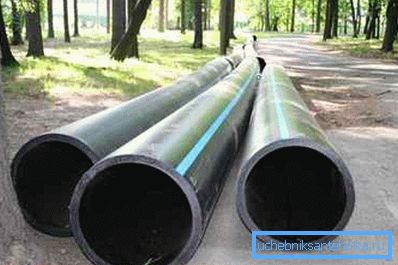

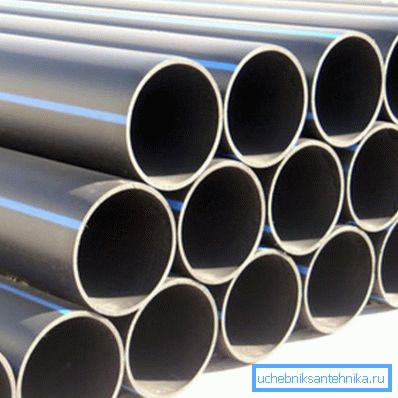

• Pour poser la ligne extérieure du puits ou du puits, utilisez Dn = 32 - 50 mm. Étant donné que, pour ces applications, le plus souvent, des pièces en polyéthylène basse pression (PEHD) sont utilisées, les valeurs en pouces ne peuvent pas être spécifiées;

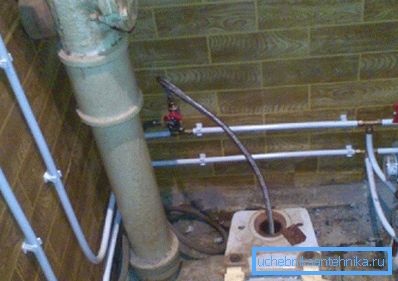

• Les colonnes internes sont constituées de pièces en pouces ou DN = 32 mm. Ici, vous pouvez utiliser à la fois des systèmes en métal et en plastique, utilisez souvent du polypropylène;
• Câblage horizontal dans la cuisine, la salle de bain et les toilettes - de Dn = 25 - 16 mm (3/4?, ?? ou 3/8?).

Conclusion

Pour l'auto-sélection et l'installation des systèmes de plomberie, il est nécessaire de bien comprendre les tailles adoptées dans cette industrie et leurs ratios. Vous devez également être capable de convertir les dimensions du système métrique au système en pouces et connaître un certain nombre de valeurs standard pour la taille du passage conditionnel.

La vidéo de cet article vous aidera à ne pas vous perdre dans le sujet.
