Dispositif de grue: se familiariser avec les conceptions

Le sujet de cet article est un appareil de grue. Nous allons nous familiariser avec le principe de fonctionnement et le dispositif de plusieurs types de grues et de portails. De plus, nous devons explorer les problèmes typiques de ces produits et la façon de les résoudre.

Mélangeurs

Dans les robinets modernes les plus courants, on utilise trois types de vannes et de commandes:

1. Grues à vis.
2. Kranbuksy en céramique.
3. Cartouches en céramique qui vous permettent de régler la température et la pression de l'eau avec un seul levier.

Pour clarifier: nous n'affectons pas délibérément le type exotique de mélangeurs avec thermostats électroniques. Il est peu probable qu'une personne qui ne possède pas de compétences professionnelles puisse imaginer de réparer une technique aussi complexe.

Laissez-nous analyser la conception et les fonctionnalités des trois solutions.

Vis Kranbuksa

L'eau est recouverte d'une vanne en caoutchouc qui appuie sur le siège du mélangeur.

La vanne peut avoir deux versions.

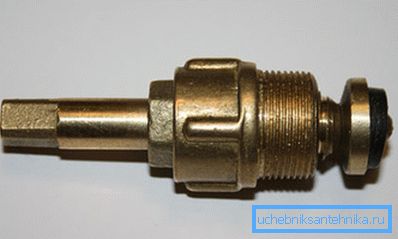

• La solution classique est une vanne mobile insérée dans la gorge d’une tige creuse.. Lorsque la valve est grippée dans la tige, le joint tourne, s’accrochant au siège, ce qui entraîne une usure rapide.

• Conception plus récente - vanne hexagonale, qui est comprimée par une tige rotative du corps de la boîte d'essieu. Le joint tout au long de la course de la vanne se déplace de manière stricte et progressive.

Bien évidemment, dans les deux cas, la tige doit être étanche: lorsque la vanne est ouverte, une surpression est créée dans le corps du vilebrequin.

La tige est scellée de deux manières:

1. Glande d'emballage L'épiploon est serré par une rondelle par le bas et une noix-epalnitsa par le haut. Ce schéma d'étanchéité est utilisé uniquement dans les boîtes avec une vanne qui est insérée dans la rainure de la tige.

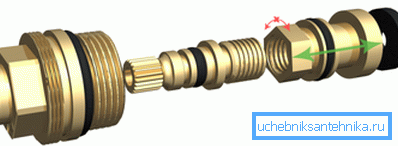

2. Joints d'étanchéité en caoutchouc. En fait, la plupart des Kranbuks actuellement en vente se réfèrent à ce type.

Quels sont les problèmes typiques des boîtes à vis? Est-il difficile de les éliminer de vos propres mains?

Nuance: le prix de la vis kranbuksy - de 35 à 45 roubles. Si, dans l’atelier de plomberie le plus proche, il n’ya ni joint d’anneau ni glande, il est plus facile de changer complètement la boîte d’essieu au lieu d’autres recherches.

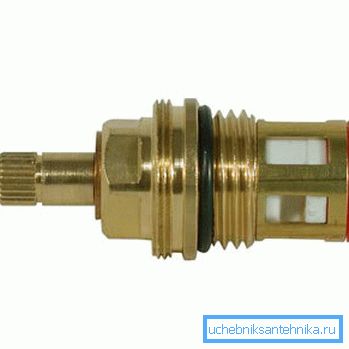

Cranbooks en céramique

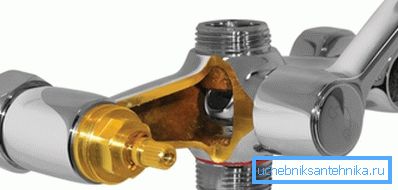

Le dispositif de la grue en céramique est fondamentalement différent de la vis, malgré leur compatibilité totale.

• L'eau s'ouvre et se ferme avec le déplacement mutuel de plaques de céramique broyées coupées.
• L'étanchéité entre le siège du corps du mélangeur et les plateaux est assurée par un joint annulaire en caoutchouc ou en silicone.

Dans des conditions normales d'utilisation, les boîtes en céramique sont beaucoup plus durables que les boîtes à vis et retiennent toujours parfaitement l'eau. Leurs dysfonctionnements ne sont associés qu'aux ordures tombées dans les entailles des plaques: lorsqu'ils essaient d'exercer une force considérable, les bords de l'encoche ou les saillies pour lesquelles l'une des plaques est tournée lorsque l'agneau (poignée de la grue) est tournée sont clivées.

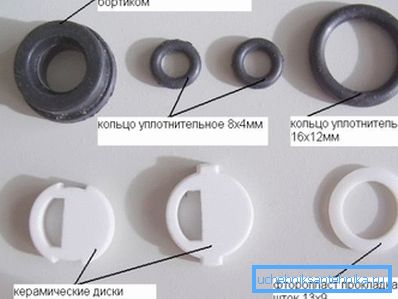

Hélas, les instructions de dépannage dans ce cas consistent à remplacer la boîte d'essieu entière. Les plaques en céramique ne sont pas largement disponibles.

Important: le problème de sable et de tartre dans les tuyaux est résolu une fois pour toutes en installant des filtres grossiers à l’entrée de l’appartement.

Cartouche

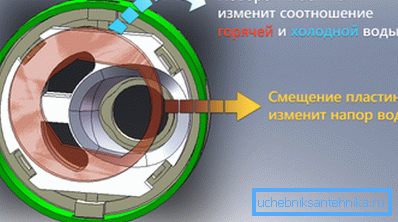

Le schéma de son travail diffère du principe d'action de la boîte en céramique avec deux caractéristiques:

1. La plaque mobile ne tourne pas autour de son axe mais se déplace librement dans le plan.
2. La rainure n’est pas combinée avec un, mais avec deux trous dans la plaque en céramique inférieure - pour l’alimentation en eau froide et en eau chaude, respectivement.

Pour le déplacement de la plaque se réunit le levier en plastique monté de manière mobile. Dans ce cas, les problèmes de fonctionnement de la cartouche surviennent soit à cause de débris dans les tuyaux, soit à cause d’une force excessive appliquée au levier. Il vaut mieux oublier l'habitude de bloquer l'eau avec un claquement de main vif sur la poignée.

Ce qui casse dans la cartouche:

• Le levier en plastique auquel la vis attache la poignée.
• Les pinces en plastique retiennent la plaque en céramique supérieure.
• Enfin, lorsque vous essayez de fermer une cartouche de débris, vous pouvez couper la plaque elle-même.

Comme la céramique Kranbuksa, la cartouche change complètement quand elle se casse.

Comment faire ça?

1. Nous sortons le bouchon en plastique pressé dans la poignée.
2. Dévissez la vis de fixation qui se cache sous celle-ci. Il peut avoir une tête plate, un tournevis cruciforme ou une tête hexagonale.
3. Visser l’écrou décoratif du corps du mélangeur. Bien sûr, sans utiliser d'outil: le chrome est facile à casser.
4. Déjà à l'aide d'une clé à molette ou à extrémité ouverte, nous dévisser l'écrou en laiton qui retient la cartouche, retirer la cartouche elle-même et nous diriger vers le magasin pour un remplacement.

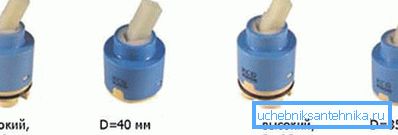

Faites attention: les cartouches ont des dimensions de 28, 35 et 46 millimètres. Afin de ne pas vous tromper lors de l'achat, prenez un échantillon avec vous.

Vent

Parmi les vannes utilisées dans les appartements et les maisons privées, les plus courantes sont:

• Vanne à vis.
• Vanne en liège.
• Robinets à tournant sphérique.
• Vannes à trois voies (liège et bille).

Vis

Et la description de l'appareil et les problèmes typiques des vis Kranbuks s'appliquent pleinement aux vannes à vis.

Séparément, il ne faut mentionner que quelques points:

• L'espace sous la selle devient généralement une poche dans laquelle divers débris s'accumulent. Si la pression dans les robinets a fortement chuté - il est nécessaire de couper la colonne montante, de dévisser la tête de soupape et de regarder dans son corps.
• Dans les années 80, une obscure entreprise nationale produisit un grand nombre de vannes à vannes coniques en laiton. Lorsque vous essayez de fermer le robinet d’eau, les cales sont souvent très étanches; En tournant la tige, vous risquez de la vomir hors du siège de soupape restant. À la première occasion, il est préférable de remplacer la vanne de cette conception.

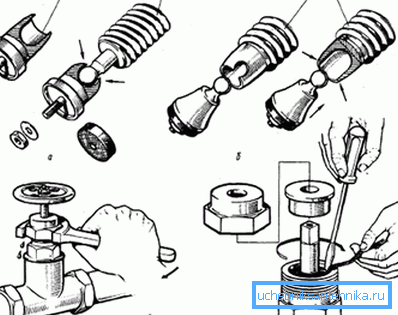

• Si le joint anti-goutte de la vanne, il n'est pas toujours nécessaire de remplir Il suffit souvent de dévisser l'agneau jusqu'à ce qu'il se bloque: le filetage de la tige presse la boîte à garniture à travers la rondelle située en dessous.

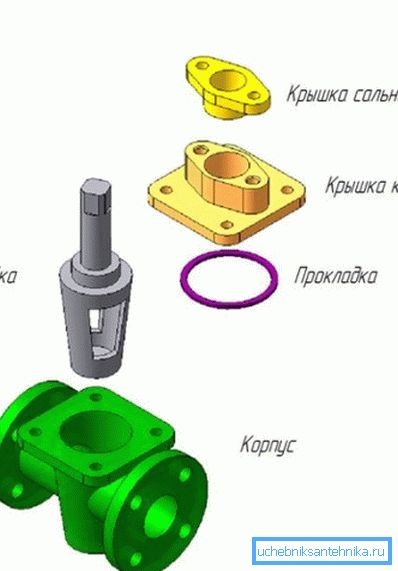

Liège

L'eau s'ouvre et se ferme en tournant le bouchon avec une fente. L'eau est maintenue dans les surfaces au sol de la fiche et du boîtier.

L'absence de fuite sur la tige est assurée de l'une des deux manières suivantes:

• Serrer le liège au corps avec une noix sur la tige en liège.
• Glande d'emballage

Le seul problème de la construction en liège, qui peut être éliminé indépendamment, est la fuite de la glande. Pour l’emballage, l’eau doit être rincée de chaque côté de la vanne - sinon, il y aura toujours un risque que le bouchon, qui n’est pas retenu par le joint d’huile, s’écrase au moindre déplacement.

Balle

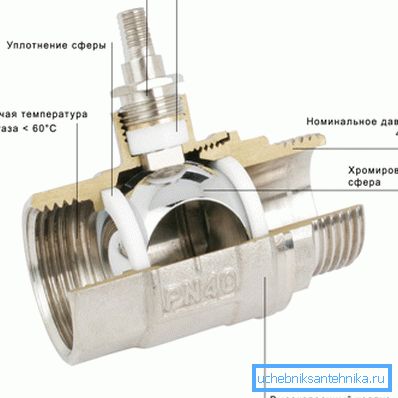

Comment fonctionne un robinet à tournant sphérique - le représentant le plus fiable et le plus durable des vannes?

Son dispositif ressemble à une valve en liège, mais avec plusieurs modifications de conception.

• Le liège est une balle avec une surface parfaitement traitée.
• L’étanchéité n’est pas obtenue par rodage du corps, mais par une paire de selles en fluoroplastique ou en téflon.
• La tige est scellée avec un anneau en caoutchouc ou en polymère.

En fonction de l’objet, le dispositif de vanne à boule peut varier considérablement:

1. Le corps peut être pliable (talons ou fileté) et entièrement soudé.
2. L'accès au pipeline peut être un filetage (interne ou externe), des brides pour tuyaux ou des tuyaux pour le soudage.
3. Les selles de la balle peuvent être montées sur ressort pour compenser leur usure.

Curieusement: parfois, un petit espace est laissé intentionnellement entre le ballon et la selle. La balle est pressée contre le siège par la pression du fluide de travail.

Le seul problème typique des vannes à bille est le débit dans la tige, qui est éliminé en serrant l'écrou presse-étoupe ou en enroulant le ruban FUM en dessous.

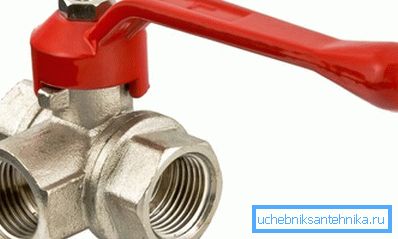

Trois voies

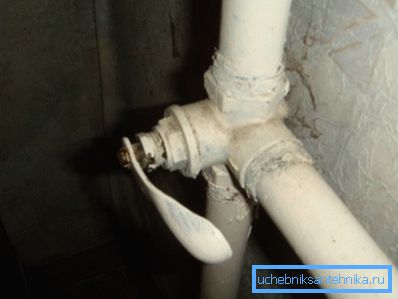

Quels sont la conception et l'objectif de la grue à trois voies? Le but est de rediriger le flux du fluide de travail vers l’un des pipelines raccordés. Par exemple, une vanne à trois voies installée au raccordement du tuyau d’alimentation au radiateur et aux cavaliers peut diriger le caloporteur du système de chauffage soit à travers le cavalier, soit à travers la batterie, ce qui permet de régler le degré de chauffage de la pièce.

Le dispositif d'une vanne à trois voies et ses défauts typiques dupliquent complètement le dispositif et les défauts des vannes des types correspondants. La différence entre eux réside uniquement dans le nombre de prises et la forme de la coupe dans un embouteillage ou une balle.

Conclusion

Nous espérons que notre brève excursion dans l'appareil à soupapes aidera le lecteur à éliminer la plupart de ses défauts. Comme toujours, la vidéo de cet article lui proposera des supports thématiques supplémentaires. Des succès!
