Dispositif de puits d'égout: exigences et types

Le processus de planification et de construction des systèmes d’égout n’est pas difficile, mais il existe des règles et réglementations spéciales en matière de réglementation de la construction qui imposent certaines exigences en matière d’installation et de matériaux. Il existe également des services publics spéciaux qui vérifient bien la construction des eaux usées conformément au SNiP. En cas d'infraction, ils peuvent imposer une amende ou exiger la reconstruction du système.

Par conséquent, avant de bien construire un égout de vos propres mains, il est nécessaire de se familiariser avec leurs types de base et leurs règles d'installation.

Types de puits d'égout

Selon leur fonction, les mines sont classiquement divisées en plusieurs types principaux:

• visualisation;
• pression différentielle;
• rotatif;
• accumulatif;
• filtration.

Chacun de ces types remplit sa fonction spécifique.

Inspection bien

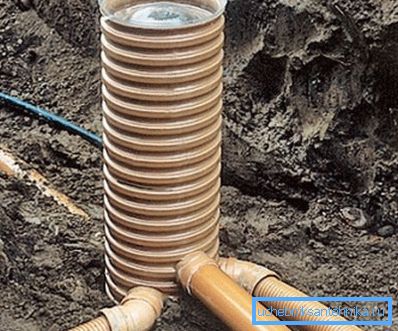

Un puits d’inspection (photo) est une mine située au-dessus de la conduite principale de dérivation. Une telle mine permet de contrôler visuellement les performances du système et, le cas échéant, de le rincer ou de le nettoyer mécaniquement en cours de fonctionnement.

Dans la plupart des cas, de telles mines sont installées sur des sections droites de drainage sur une certaine distance. Toutefois, les mines installées à des tournants ou à des intersections de communications peuvent être appelées visionneuses.

Les mines d'inspection peuvent être de plusieurs types:

• linéaire, installé sur des sections droites;

• pivoter, installé dans des endroits où la direction de la ligne change. Afin d'éviter la résistance hydraulique, l'angle entre l'autoroute entrante et la route sortante doit être d'au moins 90 degrés.

• nodal, installé à la jonction de plusieurs autoroutes. De telles chambres connectent un tuyau d'évacuation avec plusieurs tuyaux entrants, mais il ne peut y avoir plus de trois tuyaux entrants;

• listes de contrôle, dans les endroits où le système privé est connecté au système principal.

Note! La distance entre les puits d'inspection est déterminée par le diamètre du tuyau. Par exemple, avec un diamètre de tuyau de 15 cm, la distance entre les puits ne doit pas dépasser 35 mètres. Avec un diamètre de tuyau de 50 à 70 cm, la distance entre les mines est de 75 mètres.

Laisser tomber

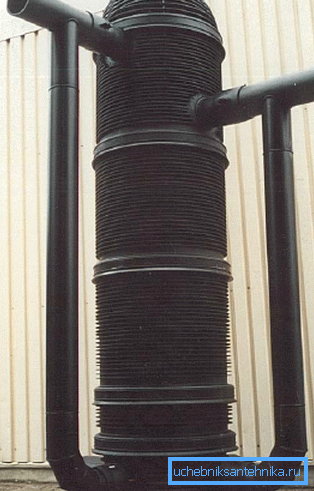

Le dispositif du puits d'égout différentiel est une construction simple (voir photo), qui est installé dans de tels cas:

• tout en réduisant la profondeur du fossé sous la ligne de branchement;
• contourner d'autres conduites souterraines ou communications;
• pour empêcher la grande vitesse du fluide.

Par type et fonction, les puits de chute sont divisés en plusieurs types:

• la mine habituelle avec un apport de fluide dans la partie supérieure et une sortie dans la partie inférieure;
• déposer avec le mur de rupture pour réduire le débit;
• petits canaux à forte pente pour augmenter le débit;
• le mien avec des différences de plusieurs étages.

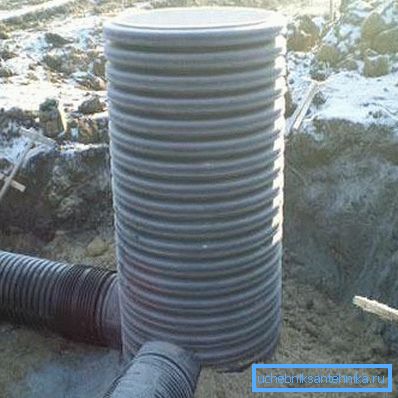

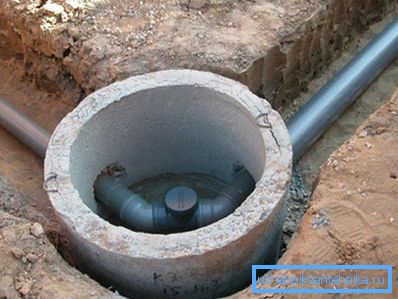

Bien pivoter

Ces mines sont installées sur les tronçons de la route où des virages serrés du canal sont nécessaires, car c’est dans ces endroits que le système est le plus souvent encrassé.

Stockage bien

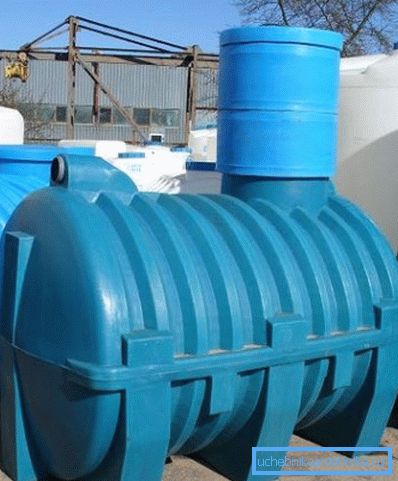

Les puits ou puits d’accumulation (photo) sont conçus pour la collecte et le stockage des déchets liquides, qui sont ensuite pompés à l’aide d’une pompe ou de camions à vide spéciaux.

Pour les habitations privées, l’utilisation de ce type de puits d’égout peut être une solution avantageuse si le système central le plus proche est éloigné ou pas du tout. Ces mines, selon le volume, peuvent être constituées d'anneaux en béton armé, de béton plein ou de grands conteneurs en plastique.

L'installation d'un conteneur en plastique est tout à fait justifiée, car le prix d'un tel réservoir est bas et que le processus d'installation peut être effectué manuellement, sans nécessiter d'équipement ni d'équipes de construction professionnelles.

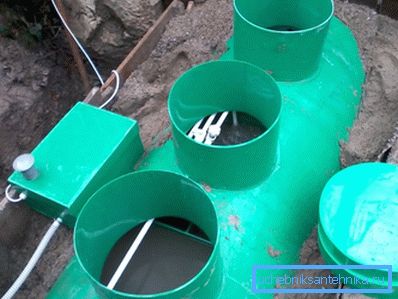

Bien filtrer

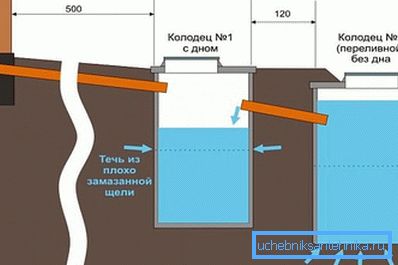

Les puits ou puits de filtration peuvent être ouverts ou fermés. Les deux types de puits sont conçus pour séparer les eaux usées et les gros débris et les substances lourdes des liquides.

Les structures de type ouvert sont des puits de blocs de béton perforés, dans lesquels le liquide s'échappe par des ouvertures spéciales dans le sol, tandis que des substances lourdes restent dans la mine et sont ensuite déchargées avec un équipement spécial pour leur enfouissement ou leur élimination.

Les puits fermés sont des conteneurs scellés avec des robinets de traitement, situés à différentes hauteurs. Au fur et à mesure que les eaux usées s'écoulent, les particules flottantes sont évacuées par les canaux supérieurs, tandis que les couches sédimentaires sont évacuées par les canaux inférieurs.

Matériaux utilisés

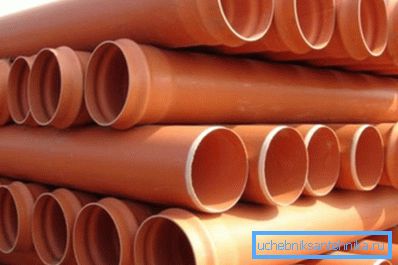

Récemment, des tuyaux en plastique de différents diamètres sont principalement utilisés pour équiper les systèmes d'égouts d'une maison privée. Les puits sont en plastique ou en béton armé, en fonction du volume de liquide.

Le dispositif de récupération des eaux usées en plastique a ses avantages, le principal étant la facilité d'installation, la durabilité et la fiabilité.

Parmi les caractéristiques techniques, on peut identifier des indicateurs tels que:

• résistance et résistance accrues aux charges critiques;
• résistance à l'usure du matériau;
• le lissé de la surface de travail interne, qui empêche la formation de croissances;
• étanchéité des connexions.

Cependant, les puits de ce matériau sont conçus pour de petits volumes d’eaux usées et ne conviennent pas aux types de sols meubles, où une déformation saisonnière ou un mouvement des couches de sol sont possibles.

Les puits de béton sont utilisés partout, malgré la complexité de l'installation.

Les mines sont construites à partir d'anneaux en béton armé et présentent plusieurs avantages:

• adapté à tout type de sol;
• rapidement monté;
• a haute résistance et fiabilité;
• non exposé aux produits chimiques.

Cependant, pour la disposition de telles mines (puits), il est nécessaire d’attirer les équipes de construction avec du matériel de levage.

Exigences de base de SNiP

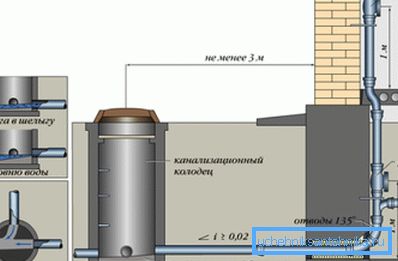

Les exigences du SNiP sur le dispositif des bouches d'égout sont une sorte d'instructions, dans lesquelles des règles sont établies pour la pose des canalisations d'égout et des exigences techniques pour différents types de puits, prenant en compte la sécurité sanitaire et technique.

Les principales exigences pour les puits sont les règles suivantes:

• les mines ne doivent pas être installées à proximité de sources d'eau potable et de systèmes de plomberie;
• les puits sont situés à une certaine distance des bâtiments résidentiels et des zones adjacentes;
• le volume des puits doit correspondre au nombre de personnes vivant et au volume moyen d'eaux usées sur une certaine période.

Conclusion

L'équipement d'une maison de campagne, tous les travaux de construction sont destinés à assurer confort et commodité Beaucoup pensent que la disponibilité d’électricité et une source d’eau douce sont considérées comme des indicateurs de confort. Cependant, sans système d’égout équipé, il est très difficile d’appeler une maison confortable et pratique, car sans elle, vous ne pourrez pas laver la vaisselle correctement ni prendre une douche.

Avant de commencer à concevoir des systèmes d’égouts, il est recommandé de vous familiariser avec toutes les dispositions du SNiP et de procéder ensuite à la planification, à la mise en page et à la construction. Vous pouvez également regarder la vidéo dans cet article. Le respect des normes SNiP vous permet d'éviter la pollution de l'environnement par des eaux usées non traitées et de respecter toutes les normes sanitaires définies par la réglementation.
