Drain de douche: types de dessins
Lors de l’organisation de la douche, une attention particulière doit être portée à la conception du drain, car son fonctionnement dépendra du fonctionnement normal de la salle de bain. Il existe plusieurs types de modèles de douche. Les prunes sont également différentes. Nous parlerons des caractéristiques des différents types de plomberie et examinerons comment préparer un drain pour une douche d'été avec vos propres mains.
Différents types de pommes de douche
Pour donner au moins une description complète du drain de douche, il est nécessaire de prendre en compte les différents types de parois de douche et d’installations sanitaires utilisées dans les maisons et les appartements modernes. En outre, bon nombre de nos lecteurs s’intéressent à la construction de kiosques d’été pour les parcelles de campagne et aux méthodes acceptables d’élimination de l’eau dans les conditions de rue.
Étant donné que les fabricants de plomberie proposent un nombre incroyable de conceptions à cette fin, nous avons décidé de limiter notre description aux variétés les plus pertinentes et les plus populaires. Le tableau décrit les principaux types de douches et les types de raccords correspondants pour l'évacuation de l'eau:
| Type de douche | Conception de drain |
| Arrosoir | Il n'a pas besoin d'un système de drainage de l'eau séparé, un siphon standard avec un bain ondulé est utilisé |
| Cabine avec palette | En fonction de la profondeur de la cuvette et de la hauteur de son installation, un siphon spécial avec une ondulation ou une ondulation avec un verrou hydraulique en forme de S est utilisé. |
| Cabine sans palette | Il y a deux options ici:
|
| Douche d'été à donner | Peut ne pas avoir de drain, peut être équipé d'une fosse septique primitive sous le sol, peut avoir un bac de récupération et un tuyau de drainage relié à une fosse septique ou à une fosse |
Faites attention! Nous avons délibérément exclu les cabines de douche de cette liste, car toutes les installations nécessaires ont déjà été installées. Il vous suffit de les raccorder à la conduite d’égout.
Variétés de raccords de drain
Douche avec plateau

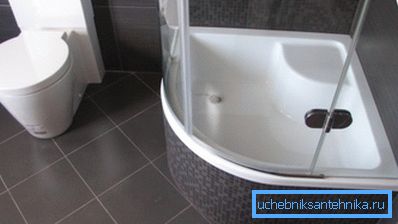

À ce jour, le type de douche le plus populaire est une cabine avec une palette. Il peut s'agir d'un monobloc ou d'une boîte. Dans ce cas, toutes les installations nécessaires sont déjà installées. Il peut également s'agir d'un podium fait maison ou d'une cabine modulaire, puis la structure du drain est assemblée de votre propre main.

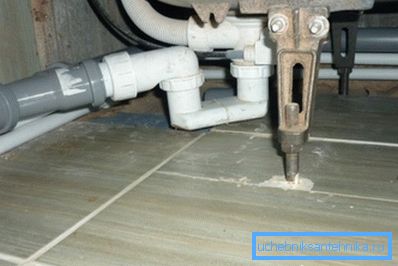

Un siphon simple sans trop-plein est généralement utilisé pour les palettes, mais les modèles profonds peuvent être complétés par un trop-plein.
Le choix d'un modèle particulier dépend de la hauteur d'installation de la palette, laquelle dépend à son tour de trois paramètres principaux:
- La hauteur du point d'entrée dans la canalisation d'égout. Selon les règles et règlements du SNiP, le drain ne peut pas être situé au-dessous ou au même niveau que le point de raccordement dans la colonne montante;
- Hauteur de montage du podium ou du cadre;
- La longueur du tuyau de liaison ou de l'ondulation qui dévie l'eau dans la colonne montante. Le fait est que la différence de hauteur est de 1 à 1,5 cm par mètre de longueur de tuyau. Plus elle est longue, plus la cuvette doit être installée haut.
De plus, les paramètres de drainage doivent correspondre aux caractéristiques de l'équipement utilisé dans la douche. La capacité du drain doit permettre l'évacuation rapide de l'eau entrant dans la cuvette. Cela est particulièrement vrai pour les systèmes d'hydromassage, les installations telles que "douche tropicale", etc.

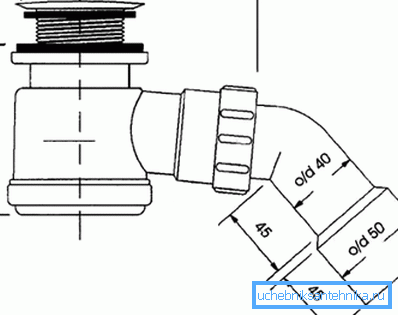

Le diamètre de la vanne doit être choisi en stricte conformité avec la largeur du trou de vidange dans le bac, afin d’obtenir une étanchéité et une fiabilité maximales du raccordement. Ce diamètre peut varier de 50 à 90 mm. Dans le cas de raccords de petit diamètre, il est nécessaire de fournir un accès à ses pièces pour la réparation et le nettoyage, tandis qu'un drain de 90 mm de diamètre peut être nettoyé à travers l'ouverture supérieure.
Faites attention! Lors de l'installation de systèmes d'hydromassage, veillez à sélectionner les raccords de vidange en fonction de leur capacité de débit en fonction de la consommation d'eau du système. Il doit être spécifié dans les spécifications du produit ou exprimé par le vendeur à votre demande. Le débit d'eau de l'unité d'hydromassage est également nécessairement indiqué dans la fiche technique du produit.

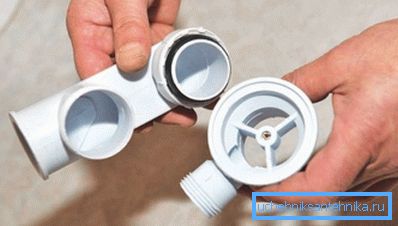

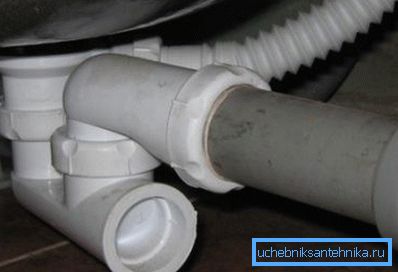

L'installation des raccords est très simple: une grille de drainage est installée dans le trou du bac, qui est pressé par le bas par un écrou spécial. Un siphon est vissé à la buse, à la sortie duquel une ondulation est appliquée. La deuxième extrémité des ondulations se connecte à la colonne montante.
Faites attention! Les raccords filetés sont mieux scellés avec du ruban FUM et les joints des ondulations avec la buse et l'entrée de la colonne montante sont scellés avec du mastic à la silicone.

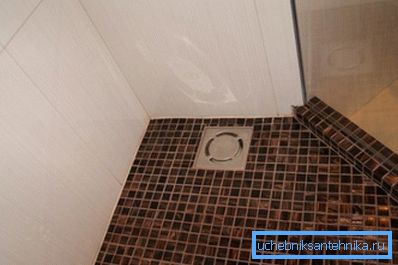

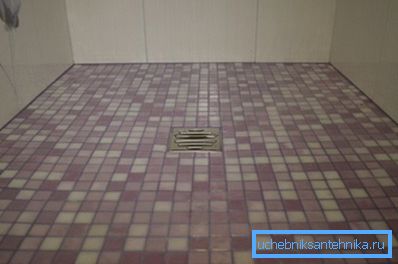

Douche sans plateau
La douche de plus en plus populaire sans palette a la conception de drain la plus sophistiquée. La difficulté réside dans le fait que la mise en place de l'armature se fait dans la chape, ce qui impose un certain nombre d'exigences sérieuses:
- Un degré et une qualité d'imperméabilisation élevés de toutes les couches de la chape, de tous les joints, des angles et des murs de la zone de douche sont requis;
- La fiabilité de l'assemblage des raccords de drain doit être très élevée, car en cas d'accident ou de fuite, sa réparation sera associée au démantèlement de la dalle et de la chape et le coût de la restauration du sol sera élevé.
- Il est nécessaire de calculer avec précision la capacité du siphon et le débit d'eau maximal. Dans le cas contraire, en cas de débit de liquide insuffisant, l'eau se répandra dans toute la salle de bain, puis inondera l'appartement.

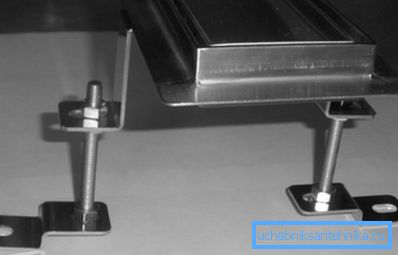

En fonction de la capacité de charge et de l'épaisseur de l'attache, une échelle avec le diamètre et la hauteur de montage requis est sélectionnée. Ensuite, il est installé sur la dalle de sol, fixé avec des goujons au béton, mis à niveau, relié à un tuyau (avec une pente de 1 - 1,5 cm par mètre) avec un point de raccordement dans la conduite d’égout.
Après cela, le mortier de ciment et de sable est posé, ce qui est aligné avec la formation de pentes sur la grille de drainage. L'étanchéité est faite à toutes les étapes du travail, toutes les connexions sont compactées avec un ruban FUM et un scellant à la silicone.
Faites attention! Pour la construction d'une douche extérieure de haute qualité, il faudra posséder des compétences de base en construction, ainsi que des principes de base relatifs aux travaux d'étanchéité et de plomberie.
Installation d'un drain pour une douche d'été
Avant de construire une douche dans le pays avec vos propres mains, vous devez considérer toutes les nuances, tout d’abord - le système de drainage des eaux usées. En pratique, il y a trois options principales:
- Soulevez le sol, rendez-le perméable à l'eau et le liquide résiduel va dans le sol. L'option la moins acceptable, puisqu'il y aura une flaque d'eau sous la cabine, deviendra plus tard un marais permanent avec des moustiques et un arrosage pour diverses petites créatures vivantes;
- Également soulever le sol perméable, mais aménager dessous un trou de drainage. Les parois de la fosse sont imperméabilisées et remplies de sable et de gravier pour le drainage et la filtration du liquide. C’est mieux que rien, mais il restera humide dans une cabine; de plus, des odeurs désagréables peuvent sortir de la fosse;

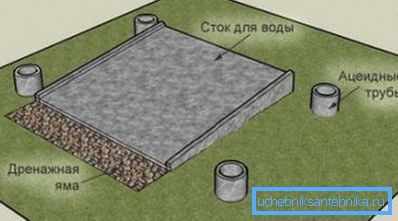

- Un bac de vidange est installé dans la cabine, à partir duquel un tuyau est conduit à la fosse septique d'égout. Parfois, ils forment un socle en béton incliné dont l’eau se déverse dans une fosse septique ou un bac de drainage situé à proximité. C'est la meilleure option.
La première méthode ne convient que comme temporaire, la seconde - avec de très petites charges sur la salle de bain. Si vous avez une grande famille ou si vous aimez inviter des invités au chalet, la seule option acceptable est d’organiser une casserole avec évacuation des eaux dans une fosse septique.

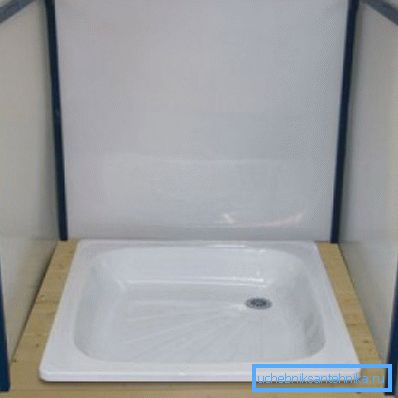

Pour ce faire, la conception de la cabine comprend un cadre permettant d'installer la palette à une certaine hauteur au-dessus du sol. Dans les cas extrêmes, vous pouvez creuser un peu de terre en dessous.

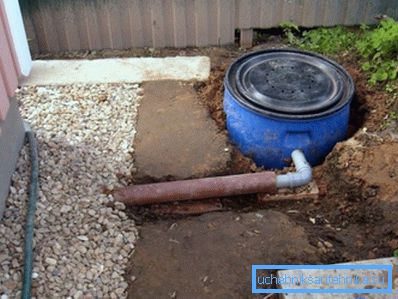

Ensuite, montez un siphon standard de tout diamètre, car le débit d'eau dans la douche estivale est minimal. Le siphon est raccordé à un tuyau en plastique, qui est dévié sur le côté et, à une distance de plusieurs mètres (le plus loin possible), ils creusent une fosse pour la fosse septique.

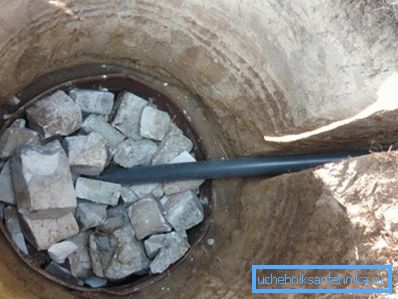

La profondeur de la fosse devrait être d'environ 1,5 mètre. La solution la plus simple consiste à installer un fût en métal ou en plastique percé de trous dans le fond. Commencez par verser une couche de sable de 20 à 30 cm dans le fût, puis une couche de gravier fin avec une couche de 30 cm environ, puis remplissez le reste de gravats grossiers. Cela fournira la purification de l'eau nécessaire avant d'entrer dans le sol dans votre région.
Les joints du bol de la palette avec les parois de la cabine sont scellés avec du silicone et fermés avec des coins (plinthes) afin que le liquide ne coule pas à travers le bol. Le tuyau est posé en respectant une pente d’au moins 1,5 à 2 cm par mètre de longueur.
Faites attention! La fosse septique doit être fermée avec un couvercle; les fûts en plastique avec un couvercle sur le fil sont les plus acceptables. Au lieu d’un tonneau, vous pouvez utiliser un anneau en béton, une section de tuyau de grand diamètre ou tout autre navire de taille appropriée.
Conclusion
La conception de toute salle de bains suppose l’existence d’un système efficace d’évacuation des eaux usées. Sa qualité dépendra de la possibilité d'un fonctionnement confortable de la plomberie. Le choix et l'installation des raccords de drain doivent donc être abordés de manière responsable. La vidéo de cet article vous aidera à éviter les erreurs courantes.
