Écrou à bille avec écrou borgne - une solution à un certain

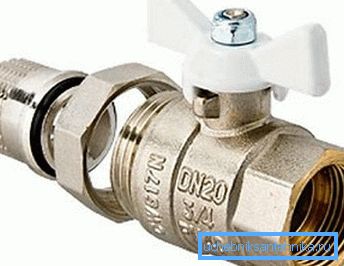

Lors de la distribution de tuyaux dans un appartement, plusieurs types de raccords peuvent être utilisés. En règle générale, ils peuvent tous être divisés en 2 - détachables et monoblocs. L'écrou borgne est utilisé lors du raccordement de l '«Américain» et vous permet de faciliter considérablement le travail, non seulement lors de l'assemblage de tuyaux, mais également lors de l'installation de grues.

À propos des avantages des robinets à tournant sphérique avec écrou borgne

Bien sûr, c’est pratique de confier tout le travail de l’appartement aux spécialistes, mais beaucoup font la tuyauterie eux-mêmes. Dans ce cas, la valeur de la méthode de fixation détachable ne fait qu'augmenter - en cas de fuite, elle peut toujours être démontée et scellée.

Quant aux modèles à billes avec écrous borgnes, leur utilisation permet:

• Cette conception permet à la connexion de ne faire tourner que l'écrou - ceci est particulièrement important lorsque vous travaillez dans des conditions restreintes;
• le démontage d'un tel joint s'effectue sans endommager le pipeline - il suffit de dévisser l'écrou Dans le cas, par exemple, d’un joint de tuyau soudé, cela ne serait pas possible;

• l'utilisation d'un écrou borgne simplifie la solution de certaines tâches sanitaires. Par exemple, une telle conception peut remplacer le sgon sanitaire traditionnel. Si, en général, une section suffisamment longue de tuyau fileté, de raccord, de filetage de retour et d'écrou de blocage est requise, un robinet américain remplace ce modèle.

En ce qui concerne le domaine d'application, de tels dispositifs sont utilisés pour assembler des diamètres relativement petits. La taille maximale est limitée à –3–4 pouces, mais la taille la plus courante est comprise entre 0,5 et 1,5 pouces, car des conduites de petit diamètre sont utilisées lors du câblage des tuyaux autour de l'appartement.

En savoir plus sur l'utilisation des robinets à tournant sphérique américains.

De tels dispositifs ont le dispositif interne d'origine, ce qui présente plusieurs avantages par rapport à la conception traditionnelle. Et l'écrou-raccord permet de simplifier le processus d'installation autant que possible.

Classification

De tels dispositifs peuvent être divisés en plusieurs types, selon le type de poignée pouvant être utilisé:

• poignée - permet une plus grande longueur lors de la fermeture en raison de la longueur;

Faites attention! Il est recommandé d’installer les grues avec poignée uniquement dans des endroits où il n’ya pas de problème d’espace libre, sinon la poignée restera constamment contre les obstacles.

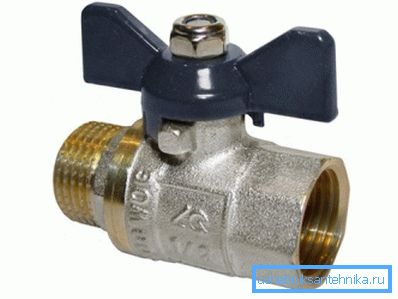

• Butterfly - est compact et convient à l’installation dans des endroits difficiles à atteindre.

Quant à la taille, le minimum peut être considéré? pouces, comme pour le maximum, des vannes à boisseau sphérique de 4 pouces peuvent être considérées comme la limite supérieure de la plage. Mais le robinet avec écrou borgne de 1 à 1 2 pouces est utilisé dans les systèmes de chauffage et la plomberie de la plupart des appartements. Cette taille peut donc être considérée comme très courante.

En fonction du type de connexion prévu avec le pipeline, vous pouvez sélectionner différentes combinaisons d'étranglement et d'amarrage avec un écrou borgne:

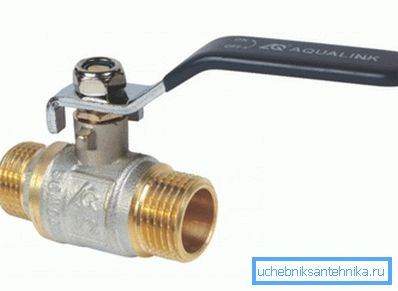

• starter - le fabricant fournit un raccord de starter pour les vannes avec des tuyaux des deux côtés;

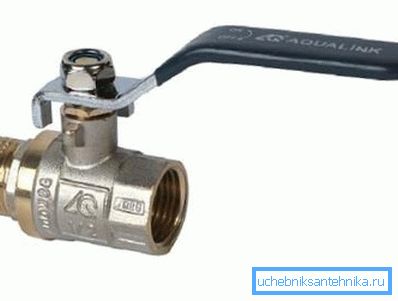

• écrou de raccord - d'une part, le raccordement est uni, de l'autre - à l'aide d'un écrou borgne;

• Écrou Écrou - Le robinet à tournant sphérique peut être considéré comme idéal pour une installation dans des endroits difficiles d'accès. Une telle grue peut être facilement intégrée dans n’importe quel tuyau.

Structure interne

L'un des principaux avantages des robinets à tournant sphérique peut être considéré comme la possibilité de couper le flux de liquide presque instantanément, il suffit de tourner le bouton 90? С. Dans les homologues avec une vanne afin de couper le tuyau, vous devez tourner la vanne plusieurs fois.

Faites attention! En revanche, l’arrêt instantané de l’écoulement du fluide est lourd de coups de bélier. Surtout si cette action est effectuée simultanément par plusieurs consommateurs à la fois.

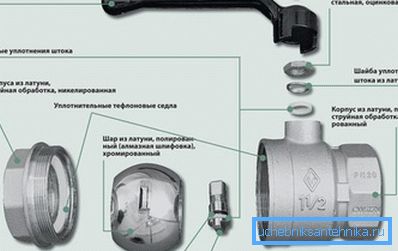

Le mécanisme du boulon ressemble à une balle en métal percée d’un trou (certaines parties de la balle sont coupées). Le caoutchouc est utilisé pour sceller (d'autres matériaux synthétiques peuvent être utilisés à la place du caoutchouc), des joints d'étanchéité. Ils peuvent être montés sur ressort pour compenser l'abrasion dans le temps. Selon ce principe (avec quelques réserves), tous les appareils similaires fonctionnent.

Dans les modèles bon marché, la bille peut être dans une position libre, à l’état fermé, le flux de fluide la presse sur le passage et, de ce fait, l’étanchéité est assurée.

Guide d'installation

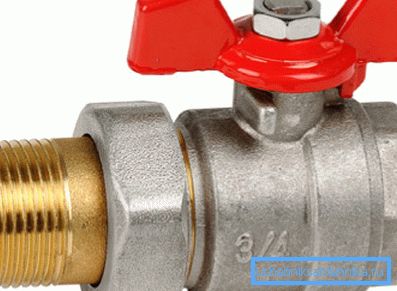

Lors de petits travaux dans la maison, il s'avère souvent que des vannes d'arrêt doivent être installées à l'endroit le plus inaccessible. Le robinet à tournant sphérique 1 2, écrou-écrou serait la solution idéale dans ce cas. Des deux côtés, il est possible de le fixer aux tuyaux à l'aide d'un écrou borgne.

Dans ce cas, la connexion se fait conformément à ce schéma - l'écrou est mis sur le tuyau, un joint de la forme appropriée est inséré dans celui-ci et il est ensuite vissé sur le filetage extérieur. Selon le fabricant, seule la forme du joint et un certain nombre de petites pièces peuvent différer.

Les instructions pour connecter le robinet au pipeline ressemblent à ceci:

• d'abord l'écrou lui-même est mis sur le tube, le joint;

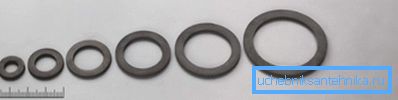

Faites attention! Lors du choix d'un joint, vous devez faire attention à la forme de l'extrémité de la grue. Si le bord est tranchant, il suffira alors de couper le joint et le joint coulera très probablement. Dans ce cas, vous pouvez soit acheter un joint spécial, d’autant plus que son prix est bas, soit utiliser un fichier pour couper un bord tranchant.

• si le tube est en métal, son extrémité peut être évasée, la bride résultante assure un serrage serré de l'extrémité de la conduite sur la grue;
• alors l'écrou est simplement vissé sur le filetage extérieur, Pour un resserrement supplémentaire de la connexion, il est recommandé d’utiliser un ruban FUM ou une sous-enveloppe en lin (elle doit être enroulée sur un fil extérieur);
• le test de fuite est effectué.

Ce n'est pas la seule façon de connecter. Au lieu de rouler, par exemple, si vous devez fixer le tuyau en PP, vous pouvez utiliser un anneau de compression en métal spécial. Mais en général, le principe de connexion reste le même.

À la fin

Du point de vue de la facilité d'installation et des capacités opérationnelles, les capuchons à billes avec écrou-raccord n'ont tout simplement pas de concurrents. Leur utilisation permet d’alléger de manière significative la vie quotidienne difficile des plombiers, et la facilité d’installation permettra aux non-spécialistes de les utiliser lors de la réparation d’eau et de caloducs dans l’appartement.

La vidéo dans cet article montre le dispositif sgon utilisant un robinet à tournant sphérique américain.
