Éjecteur pour la station de pompage elle-même

Les pompes centrifuges de surface sont le plus souvent utilisées pour alimenter en eau les puits, moins souvent pour alimenter les puits. L'utilisation de ce type de pompe a une limite, qui est l'impossibilité de puiser de l'eau à une profondeur supérieure à 8 m. Si le miroir d'eau dans le puits est inférieur à 8 m, il ne fonctionnera pas avec une pompe conventionnelle. Pour que la pompe puisse élever de l'eau à une profondeur supérieure, un système supplémentaire doit être inclus dans le système, appelé éjecteur. Il n’est pas toujours possible de le trouver en vente, et les prix sont raisonnables, et il est tout à fait réaliste de créer un éjecteur pour une station de pompage avec vos propres mains. Bien sûr, il ne sera pas aussi efficace qu’un éjecteur de la production industrielle, mais il est garanti d’ajouter environ 5 m à la profondeur manquante.

Comment fonctionne un éjecteur

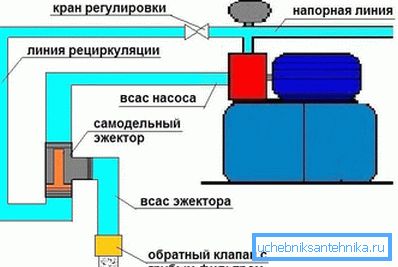

Le principe de fonctionnement de l'éjecteur est basé sur le mouvement de l'eau dans le tuyau, ce qui, en pénétrant dans la partie légèrement effilée de l'éjecteur, augmente sa vitesse, ce qui crée une zone de pression réduite dans laquelle l'eau est aspirée de l'extérieur. L'éjecteur externe de la station de pompage fonctionne en alimentant de l'eau par une canalisation de recirculation; le flux entrant dans la partie conique augmente la vitesse en formant une zone à pression réduite où de l'eau est aspirée de l'extérieur pour compenser la basse pression. En d'autres termes, l'éjecteur pousse l'eau à une hauteur à partir de laquelle la pompe peut déjà l'aspirer.

L'efficacité de l'éjecteur est caractérisée par le coefficient d'éjection, qui indique la quantité d'eau aspirée par unité d'eau recirculée. Dans notre cas, le coefficient d’éjection de l’eau est de 0,12; c’est-à-dire que lorsque le débit dans l’éjecteur est de 1000 l / h, l’éjecteur aspire environ 120 l / h.

La conception de l'éjecteur (option 1)

L'éjecteur le plus simple peut être assemblé sur la base d'un té et d'un étranglement - ces détails serviront de tube de Venturi dans une version très simplifiée. Les éléments profilés de l'éjecteur peuvent être utilisés dans divers matériaux (métal, plastique). Dans ce cas, la conception de l'éjecteur est assemblée à partir d'un raccord en T en laiton et de raccords à collet pour tuyaux métalliques.

Le diamètre des éléments profilés pour la conception de l'éjecteur dépend du rendement de la station de pompage et du diamètre du tuyau d'aspiration et de recirculation, le diamètre du tuyau d'aspiration ne pouvant être inférieur à 25 mm. Dans notre conception, un té de 20 mm de diamètre sera utilisé avec un tuyau d'aspiration de 26 mm et un tuyau de recirculation de 12,5 mm raccordés à celui-ci.

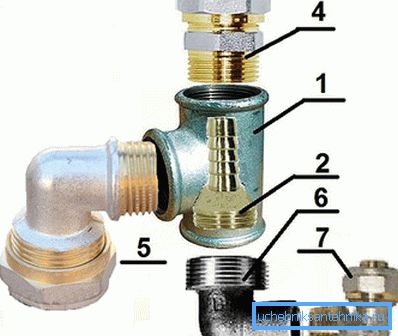

1. Tee? "Mm.
2. L'union? "Mm et avec branche de 12 mm.
3. Adaptateur 20-25 mm.
4. Angle 90? (externe / interne) pour un tube en plastique? "? 16 mm.
5. Angle 90? (externe / interne) pour un tube en plastique? "? 26 mm.
6. Angle 90? (externe / interne)? "??".

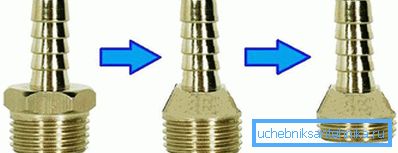

La difficulté de cette conception peut provoquer un étranglement, il faudra donc la modifier légèrement, à savoir transformer l’hexagone en un état en forme de cône.

La base inférieure du cône formé doit avoir un diamètre de quelques millimètres inférieur au diamètre extérieur du filetage de la buse, il est également nécessaire de raccourcir son filetage à un maximum de quatre tours. À l’aide d’une matrice, vous devez enfoncer le fil et couper encore quelques tours sur le cône obtenu.

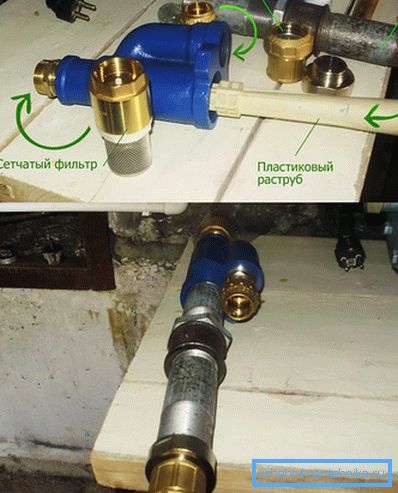

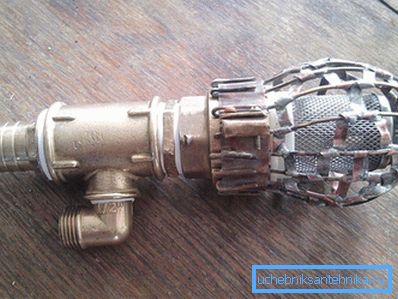

Maintenant, vous pouvez assembler l'éjecteur. Pour cela, le raccord (2) est vissé étroitement à l'intérieur du té (1) de manière à ce qu'il dépasse de 1 à 2 mm du bord supérieur de la sortie latérale du té et qu'il reste au moins quatre tours sur le filetage intérieur du té, de sorte que la sortie puisse être vissée. (6). Si vous manquez le fil libre restant du té, il sera nécessaire de moudre le filetage de l'union. En cas de manque de longueur de l'union, vous pouvez poser un morceau de tuyau dessus. Par la sortie (5) à travers laquelle l’eau sera aspirée, il est nécessaire de fixer un clapet anti-retour de sorte que lors du démarrage du système, l’eau ne déborde pas du système d’alimentation en eau d’aspiration et de recirculation, sinon le système ne démarrera pas. Vous devez également sceller toutes les connexions filetées avec un produit d'étanchéité.

Un tel éjecteur n'aura pas un coefficient d'éjection élevé en raison de l'imperfection de la conception du tube de Venturi. Il peut donc être utilisé pour lever de l'eau à une profondeur ne dépassant pas 10 m.

Option 2

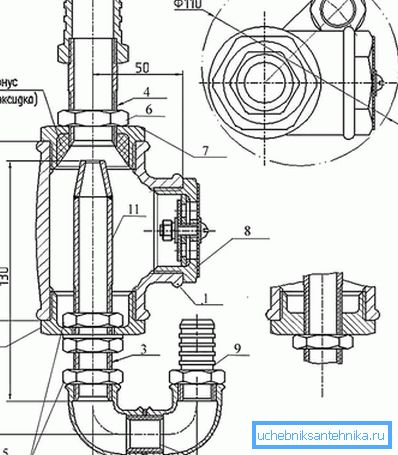

Il existe une autre option pour fabriquer un éjecteur: une telle conception est plus efficace compte tenu de la perfection du tube de Venturi et de sa fabrication, mais le coefficient d’éjection sera plus élevé que dans le modèle précédent.

1. Tee 40 mm.
2. Appuyez sur 90? 1/2 "mm.
3. Sgon 1/2 "mm.
4. Sgon 3/4 "mm.
5. Contre-écrou 1/2 "mm.
6. Contre-écrou 3/4 "mm.
7. Stub.
8. Clapet anti-retour
9. Union 1/2 "mm.
10. Raccord 3/4 "mm.
11. Buse 10 mm.
12. Sgon fileté 1/2 "mm.

Un tel éjecteur est constitué de pièces en forme d'acier. En tant que buse (11), vous pouvez utiliser un tube en cuivre, y effectuer des coupes longitudinales, comprimer et souder les joints. Dans les bouchons (7), il est nécessaire de percer des trous de diamètre approprié et de couper les filets pour visser les pentes (3 et 4) et les fixer avec des écrous de blocage. La buse devra être fixée dans le balayage par soudure.

Caractéristiques d'installation et de fonctionnement

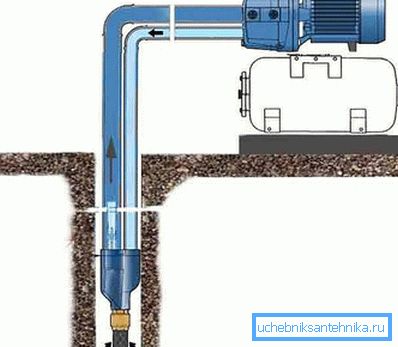

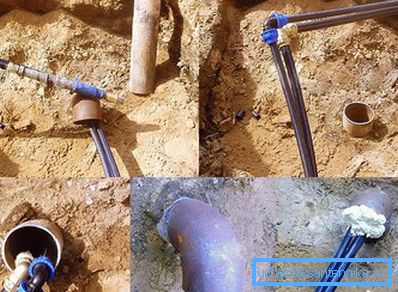

Le travail de l'éjecteur ne sera efficace que sur des pompes puissantes, d'une puissance d'au moins 1 kW, et d'une profondeur d'installation de l'éjecteur d'au plus 20 m, une installation plus profonde réduisant considérablement l'efficacité de l'éjecteur. Pour que la pompe avec l'éjecteur à distance ne tombe pas en panne, il est nécessaire de placer les tuyaux d'entrée vers l'éjecteur strictement à la verticale. Assurez-vous d'avoir un filtre grossier devant la pompe, car celles-ci sont très vulnérables aux particules abrasives susceptibles d'endommager la pompe. Avant la pompe, sur le tuyau de recirculation, il est impératif d’installer une vanne afin de pouvoir ajuster la quantité d’eau de retour, ce qui permet de régler le rendement d’aspiration de l’éjecteur.
