Équipement de forage de puits - des appareils portatifs aux

Les profondeurs des aquifères vont de 3 à 4 mètres à 100 mètres ou plus. D'où tout un ensemble d'outils de forage: du manuel à l'automatisé sur chenilles ou roulement de roue. Le choix dépend de vous en fonction de la profondeur attendue du lit d'eau.

Dans l'une, ces deux extrêmes coïncideront. Si l'équipement est manuel, les instructions ne seront pas nécessaires, tout est clair. Si l’appareil de forage est sur roues, l’instruction n’aidera de toute façon pas. Tous les travaux ne doivent être effectués que par des professionnels ayant une vaste expérience.

Une large gamme d'offres pour toutes les occasions

Mais vous devez d’abord décider du déroulement de ce processus difficile de destruction des roches.

Il existe deux méthodes pour atteindre la profondeur désirée sous terre:

• mécanique, qui sera discuté, et,
• thermique ou plutôt explosif.

À son tour, la méthode mécanique de forage est divisée en:

• choc,
• rotationnel et
• combinés, lorsque des dispositifs spéciaux, appelés perforateurs, et des dispositifs supplémentaires atteignent leur objectif, en utilisant les deux méthodes d’impact sur la roche - les coups et le forage.

Types d'outils

Tous les outils de type mécanique pour la création de puits peuvent être divisés en trois grands groupes:

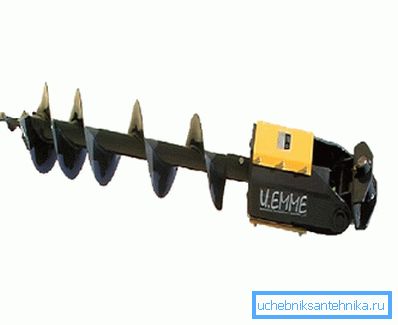

• Hydroborer - peut être monté sur des excavatrices et des mécanismes de chargement. L'outil comprend un rotor hydraulique et une tarière. Parmi les avantages des foreuses hydrauliques, citons leur prix modique et leur portée assez large - des puits à la pose de pieux. Les foreuses hydrauliques exigent un respect minutieux du mécanisme de rotation verticale.
• Marteau pneumatique - ce type comprend un rotateur hydraulique à pistons radiaux, un amortisseur de vibrations et un compresseur. Le plus souvent, ils sont utilisés sur des sols gelés, argileux et rocheux. Le forage à une profondeur de plus de 5 m est assuré par les mâts guides.

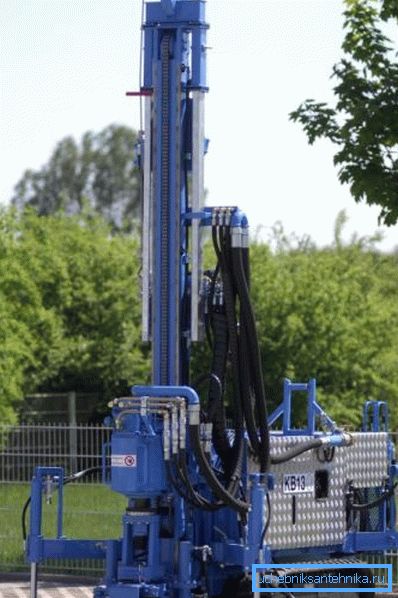

• Plate-forme de forage - le type est un mécanisme à part entière et assez dimensionnel, souvent à ses propres frais, la composition complète des installations peut varier en fonction des conditions d'utilisation.

Paramètres de base

Les principaux paramètres utilisés pour évaluer les outils de forage sont les suivants:

• capacité de charge;
• profondeur maximale de forage;
• couple;
• genre de lecteur.

Schéma général et exemples

Premièrement, nous analysons le schéma général de la plate-forme - tous ses éléments peuvent être trouvés dans la conception et dans d’autres.

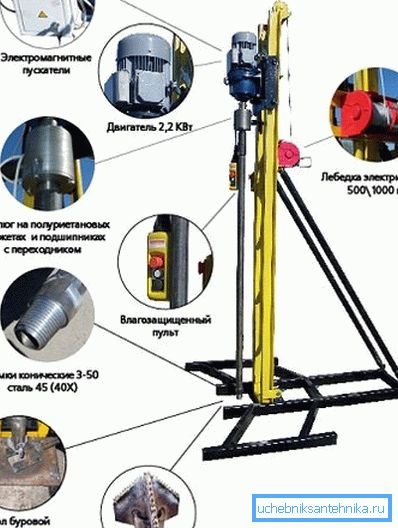

Régime général

L'installation pour le forage de puits comprend:

• A - démarreurs électromagnétiques capables de contrôler la surcharge et les arrêts automatiques;
• B - le moteur, sur la figure, le modèle réel présenté a un moteur de 2,2 kW;
• C - pivotant sur manchons en polyuréthane et roulements avec adaptateurs;
• D - treuil électrique, en tant que dispositif auxiliaire, pour 500 ou même 1000 kg;
• Le panneau de commande électronique, prenant en compte les conditions de fonctionnement, est toujours exécuté à l'abri de l'exposition à l'eau;
• F - serrures coniques en acier;
• G - table de forage;
• H est un foreur à tout passage capable de remplir sa fonction quelle que soit la complexité de la race rencontrée sur le chemin.

Modèle de perceuse hydraulique

Le modèle s'appelle GIDROBUR-G1. Un moteur d’une puissance de 11 kW est capable de vaincre les roches de classe 10, offrant une profondeur jusqu’à 100 mètres avec chasse et avec une vis de diamètre compris entre 100 et 250 mm - 30 mètres. Ces paramètres sont fournis avec un couple limite de 560 Nm et une vitesse de rotation de 180 tr / min. (Voir aussi l'article Comment bien équiper un puits qualitativement et rapidement.)

En outre, la livraison de l'outil comprend:

• moteur hydraulique à grande vitesse;
• distributeur hydraulique;
• régulateur de réduction.

Modèle pour les races molles et moyennes

Le modèle AKVABUR-B2 est conçu pour les roches tendres, de résistance moyenne, avec éventuellement des couches dures. Ici, le moteur est déjà beaucoup plus faible - 6 kW, ce qui fournit un moment de torsion - 580 Nm.

L'inconvénient du modèle est un petit effort - 150 kg seulement. Cela peut être un problème, étant donné que la profondeur du forage avec rinçage est de 70 mètres (avec les foreuses, un peu - seulement 15). Ce modèle peut être qualifié de véritablement portable: il ne pèse que 160 kg.

Le produit comprend un moteur électrique de 2,2 kW à 1500 tours par minute, ainsi qu'un treuil manuel pour 1000 kg.

Modèle à roues

Le modèle AKVABUR-B7-CAR est un analogue du premier modèle - le GIDROBUR-G1, mais placé sur la plate-forme d’une voiture UAZ.

Ce service permettait d'inclure en plus du forfait standard:

• moteur hydraulique fournissant un couple élevé;
• distributeur hydraulique;
• régulateur de charge axiale;
• contrôle de la vitesse;

• tuyaux à haute pression;
• vanne de protection contre les surtensions et les retours.

Bon conseil! Le choix du matériel de forage et son utilisation, si, bien sûr, le réservoir ne se trouve pas à 2 mètres, est une procédure assez compliquée. Nous vous conseillons de postuler uniquement aux professionnels. En outre, l'achat d'un tel équipement coûtant 60 000 roubles (modèle AKVABUR - B 2) à 200 000 (modèle pour UAZ) est assez coûteux et totalement déraisonnable.

Conclusions

Sur le marché des équipements pour le forage de toutes sortes de propositions une quantité énorme. En fin de compte, l’achat d’une foreuse n’est pas une fin en soi, l’essentiel est d’avoir de l’eau. Par conséquent, abordez le processus dans son ensemble - commencez par votre propre analyse de la situation de l’eau dans votre région par le biais de conversations avec les voisins, puis invitez un spécialiste qui vous aidera dans toutes les activités ultérieures, y compris la fourniture du matériel nécessaire.

Assurez-vous de regarder la vidéo supplémentaire dans cet article, il sera également en mesure de vous indiquer la bonne façon de résoudre le problème de l’eau sur le site.
