Forage manuel de puits d'eau

Tous les propriétaires de banlieue ne peuvent pas se vanter d'avoir une alimentation en eau centralisée. Une alternative à une alimentation en eau centralisée peut être un puits foré ou un puits. Mais la profondeur de l'aquifère ne permet pas toujours de construire un puits. Le forage d'un puits reste donc la seule option pour arroser la maison. Le forage peut être commandé auprès de l'organisation, ce qui est très coûteux, ou vous pouvez le faire vous-même. Le forage manuel de puits de vos propres mains est une tâche relativement réalisable. Vous pouvez ainsi forer un puits d’une profondeur allant jusqu’à 30 m, ce qui, dans la plupart des cas, sera suffisant pour obtenir une eau de bonne qualité avec le débit requis.

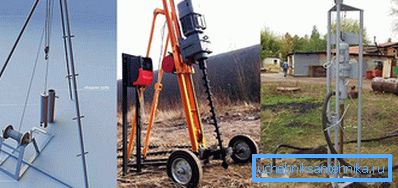

Méthodes de forage manuel

Dans la pratique du forage manuel de puits d’eau, trois méthodes de forage sont le plus souvent utilisées:

• câble de choc;
• vis;
• hydrodilling;

Ces méthodes de forage impliquent l'utilisation de l'effort humain uniquement. Avec cette méthode, ils n’utilisent pratiquement pas de mécanismes, à l’exception des treuils électriques et d’une motopompe lors du forage hydraulique. Certaines méthodes de forage sont utilisées en même temps - il s'agit d'un câble d'amortisseur et d'une tarière, ce qui accélère le processus de forage. Les exercices pour toutes les méthodes peuvent être réalisés indépendamment.

Forage manuel à la tarière

Le forage à la tarière est l’une des méthodes les plus courantes de forage manuel. Il s’agit d’un forage rotatif utilisant un foret à lame. La race détruite d'un visage est enlevée à l'aide de la vis. Ce type de forage manuel peut être utilisé dans des roches tendres pour la construction de puits filtrants peu profonds jusqu’à 30 m.

Le foret pour le forage manuel peut être fabriqué avec des matériaux improvisés. Il est possible de refaire le foret de pêche, après avoir préalablement renforcé les arêtes de coupe, après avoir soudé des bandes de métal supplémentaires, il est nécessaire de souder dans la partie supérieure du foret l'accouplement pour la fixation du foret aux tiges. Comme les tiges ont le plus souvent utilisé un diamètre de tuyau rond en métal? pouces ou carré taille 25? 25 mm. La longueur de la section de la tige de forage doit être comprise entre 2 et 4 m, avec des tiges de forage plus longues peu pratiques à manipuler. Pour raccorder les tiges les unes aux autres, des longueurs de tuyau de 32 mm ou 30-30 mm sont utilisées, si le tuyau est carré. D'une part, ils sont soudés à la tige et, d'autre part, ils sont reliés à l'autre tige avec un joint à goupille ou à boulon.

Pour un forage plus efficace, vous devez choisir le bon foret, qui est sélectionné en fonction du type de sol. Une tarière conventionnelle est utilisée pour forer dans des roches instables, une longue coquille est utilisée pour passer le sable inondé ou saturé d'eau, une cuillère stable est utilisée dans les sols stables, les sables argileux, les loams et une cuillère à spires dans les argiles denses et les graviers. La cuillère de forage se compose d'un cylindre en acier avec une fente longitudinale, avec des lames tranchantes soudées par le dessous. Une construction plus simple de la cuillère de forage peut être fabriquée en acier plat. Pour cela, vous devez disposer de deux morceaux de feuillard d'acier d'une longueur d'environ 40 cm et les souder bout à bout à l'arc. La partie inférieure des bandes est arquée en spirale, de sorte qu'elles acquièrent une forme de seau et soient reliées entre elles par soudage. La partie coupante doit être affûtée, pour augmenter la résistance du foret est soumis à un traitement thermique. Les forets dont le diamètre ne dépasse pas 100 mm sont utilisés pour le forage manuel, sinon il sera difficile de tourner. À l’aide d’un tel exercice, il est possible d’approfondir 35–40 cm en une seule pénétration.

Ordre de forage

Avant de forer manuellement, vous pouvez creuser un trou mesurant 1,5 à 1,5 m et une profondeur maximale de 2 m. La taille peut être inférieure - tout dépend du type de sol. Dans un sol très meuble, les murs doivent être fixés avec des planches. Le trou est en train de creuser afin d'empêcher la perte de la roche la plus fragile. À l'avenir, un caisson sera installé dans la fosse excavée. Après tous les travaux préparatoires qu’ils commencent à percer, vous pouvez percer depuis le trottoir ou depuis le sol, en tournant la perceuse à l’aide d’une clé ou de colliers de serrage.

Si le forage est effectué dans des sols argileux denses et que la profondeur du puits ne dépasse pas 20 m, le tubage du puits est effectué après la fin du forage. Comme tubes de tubage, on utilise le plus souvent des tuyaux en polyéthylène pour l'alimentation en eau ou des tuyaux pour le forage en PVC. Dans les sols instables, le forage est effectué en même temps que le tubage, ce qui permet d'extraire le sol directement du tubage, auquel cas on utilise un tubage en acier, car ils doivent souvent être entraînés. Le diamètre du foret lors du forage avec une gaine doit être inférieur de quelques millimètres au diamètre interne de la gaine afin que le foret puisse être facilement retiré du puits pour le nettoyage. Au fur et à mesure que la profondeur du puits augmente, les tubes de cuvelage grandissent et se connectent les uns aux autres à l'aide de raccords filetés.

Pendant le forage, il n’est pas nécessaire de faire plus de 5 tours du foret en une seule pénétration, sinon il sera difficile de l’obtenir.

Au fur et à mesure que le foret pénètre, il sera plus difficile de le tourner. Pour faciliter le processus, de l'eau est versée dans le puits. Pour faciliter le soulèvement de la perceuse à partir de la face située au-dessus du trou, installez un trépied avec un bloc. Vous devez également surveiller en permanence la verticalité du puits. Si le fût s’éloigne de la verticale, il doit être nivelé avec des cales en bois, en les plaçant entre le tubage et la paroi du puits.

Les forages se poursuivent jusqu'à ce que l'aquifère soit ouvert et que le débit maximum soit atteint pour maximiser les pertes en eau. Pour éviter que le puits ne soit sablé à l'avenir, il est important de laisser l'aquifère à la prise d'eau. Déterminer que vous avez atteint l'aquifère peut être sur la taille du sable et son humidité, plus le sable est grand, meilleure est la perte d'eau.

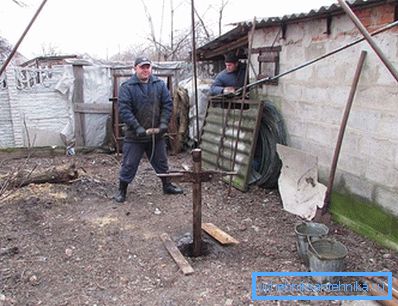

Forage de câbles

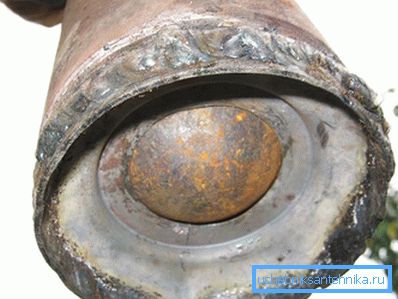

Une méthode plus poussée de forage manuel de puits a été fournie par la méthode du câble à percussion utilisant le zhelonka comme ciseau. Le principe du forage consiste à détruire le rocher à l'aide d'une chienne qui, frappant un rocher, le décompose et le capture. La coque peut être avec une vanne à bille, une vanne à disque et plus complexe avec une vanne à piston. L'utilisation d'une construction particulière dépend du type de roche extraite.

Le forage par choc implique l'utilisation d'un trépied, installé au-dessus du site de forage, dont la hauteur peut atteindre 2 mètres, parfois plus. Au sommet du trépied, un bloc est installé, à travers lequel un câble ou une corde est lancé, et un petit tube y est attaché. La limace est élevée au-dessus du fond à une hauteur d'environ 1 m et abaissée brusquement, l'opération est répétée jusqu'à ce qu'elle soit pleine. Afin de prévenir l'affaissement des parois, le forage est effectué simultanément avec le tubage, le diamètre du train de tubage doit être tel qu'il soit libre de pénétrer dans la coque. Au fur et à mesure du forage, le tubage est abaissé et, lorsque celui-ci est tourné, il est chargé de ballast pour précipiter le tuyau dans le sol.

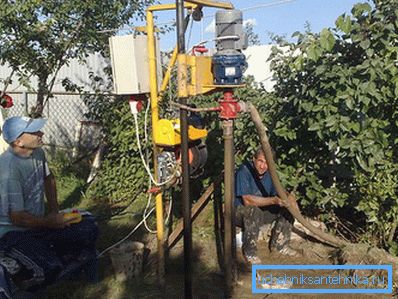

Forage hydraulique

Les forages hydrauliques sont moins fréquents car ils présentent un certain nombre d'inconvénients, dont l'un est la présence d'une certaine quantité d'eau dans la région. Pour forer un puits, il faut au moins 5 m³ l'eau, ainsi que la motopompe. Le processus de forage lui-même consiste en la destruction de la roche avec un outil de forage et de l'eau, qui est acheminée à travers les tiges de forage jusqu'à la surface et lave la roche détruite vers le haut. L'outil de forage lui-même est un tuyau métallique, moins souvent un tuyau en PP, à l'extrémité duquel un foret est soudé (vissé), un orifice de sortie à 90 ° est vissé sur lequel le tuyau d'alimentation en eau de retour est raccordé, la poignée est également fixée en haut à l'aide de laquelle la barre est tournée. Avant le début du forage, deux fosses creusent pour récupérer l’eau de retour. Forer le plomb, tourner la tige dans le sens des aiguilles d'une montre et dans le sens inverse des aiguilles d'une montre, puis tapoter au fond du puits. Le forage est généralement effectué sans tubage, car la boue empêche les parois du puits d'asperger. À l’aide de forages hydrauliques, vous pouvez forer un puits jusqu’à 20 m et un diamètre jusqu’à 50 mm dans des roches tendres.

Équipement de puits

Après la fin du forage (tarière, câble à impact), le tubage métallique est généralement extrait à l'aide d'un cric et le puits est entouré de tuyaux en polyéthylène munis d'un filtre.

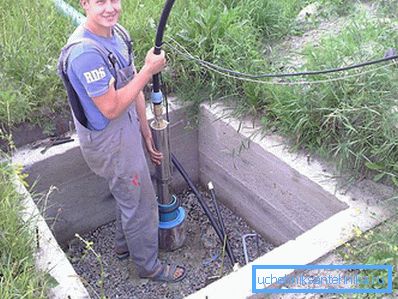

Si le puits a un diamètre de 60 mm ou plus, une pompe submersible est abaissée à l'intérieur. Si le diamètre du puits est plus petit, un tuyau d'eau avec une crépine et un clapet anti-retour à son extrémité est descendu dans le puits. Une pompe de surface est utilisée comme appareil de levage d’eau, mais elle peut également être utilisée si le niveau dynamique dans le puits ne tombe pas au-dessous de 9 m. Par conséquent, avant de commencer à forer, il est nécessaire de déterminer approximativement le niveau d’eau souterraine à partir duquel la prise d’eau est prévue. il était possible de se concentrer sur le diamètre du puits.
