Gost sur la grue: nous étudions les documents normatifs

Le but de cet article est de savoir quelles sont les normes en vigueur dans la production de vannes. Nous allons nous familiariser avec plusieurs GOST actuels et étudier leurs exigences de base. Alors allez.

Liste de

Commençons par une courte liste de documents avec lesquels nous devons entrer en contact.

• GOST 25809-96 Il est dédié aux types et tailles de mélangeurs et de robinets produits.

Curieusement, la plomberie importée s’inscrit également dans les limites de taille données par la norme, tout simplement parce que ses recommandations découlent des caractéristiques de l’anatomie humaine.

• GOST 21345-2005 décrit les conditions techniques générales pour la fabrication de grues à billes et à liège. Sous certaines réserves: ils sont conçus pour des pipelines d'une pression allant jusqu'à 250 atmosphères et ne peuvent pas être utilisés dans des conditions particulières (énergie nucléaire, transport de liquides corrosifs, etc.).
• GOST 9544-2005 contient les normes d’étanchéité des vannes et la classe en fonction de la classe d’étanchéité.
• GOST 10944-97 contient les conditions techniques pour la production de grues de régulation (selfs, trois passes, etc.).

GOST 25809-96

Marquage

La norme, entre autres, établit les normes pour la désignation des robinets et des mélangeurs. Dans leur étiquetage devrait utiliser la notation suivante:

Les instructions pour lire l’étiquette sont simples et directes.

La désignation comprend:

1. Type d'appareil sanitaire (Cm ou Cr).
2. La séquence de lettres.
3. Référence à la norme.

Ainsi, SM-MDTSBA GOST 25908-96 est un robinet de cuisine classique: conçu pour le lavage, équipé de deux robinets, les tuyaux sont insérés dans un trou central, le corps du robinet est fixé à l’évier lui-même, le bec est équipé d’un aérateur.

Les exigences

Nous ne donnerons pas toutes les options pour la fabrication de robinets et de robinets avec leurs dimensions de base fournies par la norme: les personnes intéressées peuvent se familiariser avec le texte intégral, indépendamment du texte intégral.

Sélectionnez uniquement les points clés.

• La forme de la coque, du pouce, du jars et des interrupteurs n’est pas réglementée par la norme, elle est déterminée par les dessins techniques.
• Les mélangeurs muraux doivent avoir un entraxe égal ou égal à 100 ou 150 mm sur le revêtement.

Cependant: dans la pratique, tous les produits nationaux disponibles sur le marché sont fabriqués avec un entraxe de 150 mm.

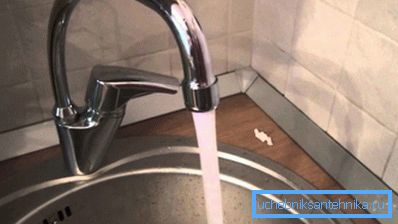

• Le jonc devrait être fourni avec un aérateur, un redresseur (une courte section verticale empêchant les éclaboussures d'eau dans la direction du bord de l'évier) ou évasé.

• Les mélangeurs centraux peuvent être fabriqués avec un té moulé ou une doublure flexible.

Note de l'auteur: à l'heure actuelle, il n'y a presque plus de tees en casting, ce qui est une bonne nouvelle. Remplacer un mélangeur en té - un arbre de Noël de vos propres mains est associé à un démontage partiel de l’alimentation en eau en acier, est très fatiguant et prend au moins une heure. A titre de comparaison, le mélangeur sur les tuyaux est changé en 15 minutes avec deux pauses fumée.

• Le filetage pour connecter le tuyau de douche au corps du robinet et à l'arrosoir doit être de taille G1 / 2 (1/2 pouce) pour le gus - G3 / 4 (3/4 de pouce).
• Les robinets de bord doivent pouvoir être montés sur les ouvertures des éviers et des lavabos de 34 mm.

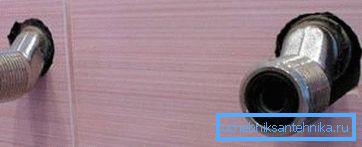

• Les retards (excentriques pour l'installation de robinets muraux) doivent avoir une excentricité de 3 mm. Il compense les écarts d'installation des tuyaux par rapport à l'entraxe standard. De plus, la forme des faux doit permettre leur torsion: elles sont pourvues de saillies à l'intérieur ou de facettes à l'extérieur.


• Les mélangeurs doivent être fournis complets, avec un jeu complet de tuyaux et de joints.

GOST 21345-2005

La norme a le statut d’international: elle est adoptée sur le territoire de 12 États de l’ex-URSS. La nécessité de remplacer le GOST 21345-78 existant préexistait pour des raisons plutôt organisationnelles que technologiques: le robinet à boisseau sphérique conforme à GOST 21345-78 ne présente aucune différence structurelle grave par rapport à ses homologues modernes; la conception des vannes en liège n'a subi aucune modification fondamentale au cours des cinquante dernières années.

Quel devrait être un robinet en liège ou à boisseau sphérique conformément à GOST 21345-2005?

• Dans une grue à passage intégral, le diamètre effectif ne peut être inférieur à 95% du diamètre de la buse d'entrée jusqu'à DN350 et pas moins de 92% à DN400 et plus. Le diamètre effectif de la vanne à passage réduit est coordonné avec le consommateur.

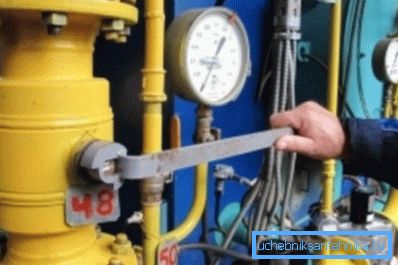

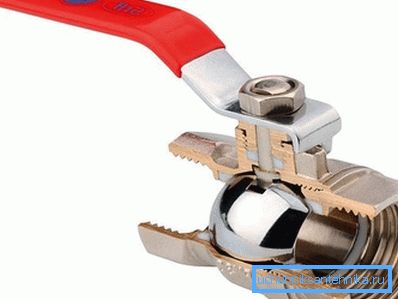

Important: les robinets à tournant sphérique modernes attirent, entre autres, une résistance hydraulique minimale. Le passage réduit réduit au minimum cet avantage par rapport aux vannes en liège et à vis.

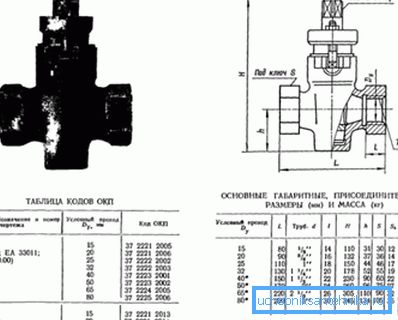

• La taille nominale de la vanne selon GOST doit correspondre au tableau suivant:

• Avant d'assembler la grue, toutes ses pièces doivent être nettoyées de la saleté.
• Les surfaces en liège frottant et le corps des vannes en liège doivent être lubrifiés sans acide.
• Le presse-étoupe serré peut pénétrer dans une gorge avec un maximum de 30% de sa propre hauteur (pas moins de 2 mm).
• Lors du montage du corps sur les goujons, ce qui est typique pour les grands diamètres, le GOST sur le robinet à boisseau sphérique nécessite que les extrémités des goujons dépassent des écrous d'au moins un tour du filetage. Les goujons sont emballés dans le boîtier jusqu'à ce qu'il s'arrête.

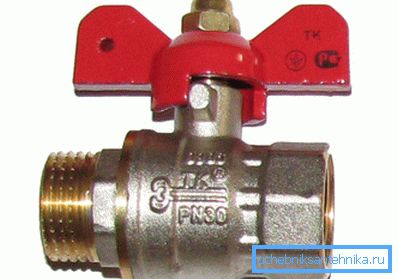

• Des limiteurs doivent être prévus pour les positions extrêmes de la poignée.

Au fait: les robinets en liège sans poignées n'en ont pas et ne peuvent en avoir en principe.

• La grue peut être fournie partiellement démontée, avec la poignée enlevée ou la boîte de vitesses (pour les produits de grand diamètre). Les pièces retirées sont emballées dans le même conteneur.

GOST 9544-2005

Comment le robinet à tournant sphérique est-il classé selon GOST 9544-2005? Quelles sont les exigences pour l'étanchéité de sa porte?

Commençons par la méthode de test. Elles sont réalisées de manière simple et transparente: la soupape est fixée de manière hermétique à une conduite de diamètre approprié, après quoi une pression de travail s’y crée. Les vannes à gaz sont testées à l'air comprimé; Pour contrôler les fuites, la vanne est placée dans de l'eau.

Le temps de maintien avec contrôle de l'étanchéité doit être conforme au tableau suivant:

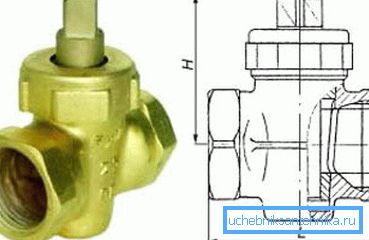

Curieusement, le robinet en liège ou à boisseau sphérique conforme à GOST 9544-93, remplacé par GOST 9544-2005, a été testé en fonction non seulement du diamètre, mais également du type de joint. Pour les joints métalliques et non métalliques, la durée de l'essai variait.

Comment les classes hermétiques sont-elles assignées? Donnons un tableau d’affectation de classe en fonction du volume de fuite à différents diamètres nominaux de la soupape.

Remarque: la classe A est attribuée en l’absence de fuites visibles.

Il est utile: pour tous les types de robinets à tournant sphérique modernes, une classe d’étanchéité typique est A. En même temps, leur prix est approximativement égal et souvent inférieur au coût du liège, des robinets à vis, des robinets en acier et en fonte. L'influence d'un tel ensemble de qualités sur les préférences des clients est assez prévisible: d'autres types de vannes et de raccords sont rapidement contraints de quitter la plomberie du marché de masse.

GOST 10944-97

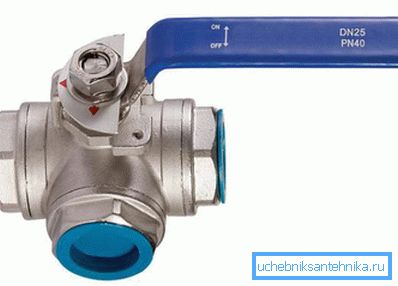

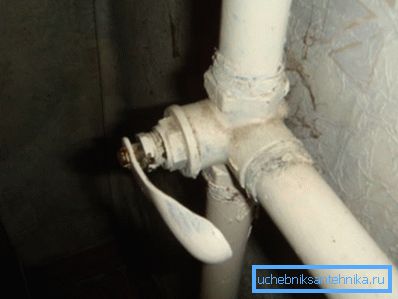

Cette GOST pour vanne à trois voies, starter et autres vannes de régulation pour le chauffage a également un statut international; toutefois, il n'a été adopté que dans huit anciennes républiques syndicales. Mettez en surbrillance les principales dispositions du document.

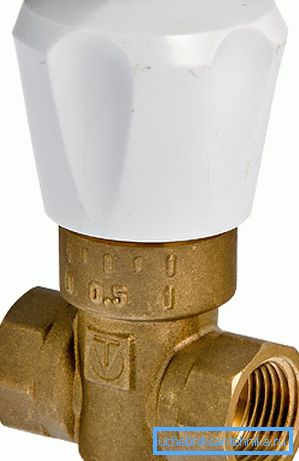

La norme s'applique à la régulation et au blocage du débit des robinets de refroidissement, qui restent utilisables à des températures allant jusqu'à + 150 ° C et à une pression d'au moins 10 kgf / cm2. Il décrit tous les principaux types de raccords utilisés dans le chauffage - vis, bouchons en liège, vannes à boisseau sphérique et inductances (dont l'unité de réglage est une aiguille mobile à mouvement alternatif).

Le marquage du produit est déterminé par:

1. Type de grue. Ainsi, la lettre B est marquée avec une vanne à vis, la lettre P - cork, W - ball et D - starter.
2. La fonctionnalité Voici une liste de symboles:
3. КРТ - grue à trois voies de régulation.
4. KRP - le pont roulant réglant.
5. KRD - Grue à double réglage.

• KRM - l'ensemble de régulation de la grue.
• KZ - robinet.

En position fermée, les vannes de régulation ne doivent pas dépasser 20 cm3 / min pour les tailles de DN15 et 30 cm3 / min pour les DN20 à une chute de pression de 10 kgf / cm2 dans la vanne.

Si le robinet n'est pas universel et ne convient que pour une installation à droite ou à gauche, il est également marqué des lettres P ou L.

La pression de test minimale qui doit être maintenue par tous les éléments de vanne conformes aux normes est de 15 atmosphères.

Les surfaces extérieures des grues sont allégées (débarrassées des oxydes et du tartre).

1. L'angle entre les axes des filets doit être de 90 ou 180 degrés avec une précision d'un angle de 1 degré.
2. Le délai avant défaillance (en particulier sans serrer la glande) ne doit pas être inférieur à 1000 cycles.
3. Le matériau et la conception de la poignée doivent l’empêcher de chauffer au-dessus de + 40 ° C sur toute la plage de températures de fonctionnement.
4. L'appareil doit être fourni avec des limiteurs du mouvement de la poignée dans des positions extrêmes. Dans ce cas, la conception des limiteurs devrait exclure toute modification de leur position dans les conditions de vie.
5. En production, l'utilisation des matériaux suivants est autorisée:

• Laiton - pour le corps et l'obturateur.
• Fluoroplastique - pour sceller les joints.
• Poignées - en polypropylène, polyamide et polystyrènes avec âme en acier ou parties noyées.

L'étiquette sur le boîtier doit indiquer le logo du fabricant, le diamètre nominal et la pression de service maximale, ainsi que dans les vannes à vis et les étranglements - la direction dans laquelle le liquide de refroidissement s'écoule. Le cas est marqué avec une police convexe ou déprimée.

Conclusion

Nous espérons que notre connaissance des documents réglementaires en vigueur sera utile au lecteur. La vidéo de cet article contient traditionnellement des informations supplémentaires sur les sujets abordés. Des succès!
