Grue 11b27p1: appareil, caractéristiques, versions,

Comment fonctionne un robinet à tournant sphérique en laiton 11b27p1? À quel fluide, température et pression est-il destiné? Quels modèles de ce produit peuvent être trouvés en vente? Enfin, comment le fabricant recommande-t-il d'installer et d'utiliser ce produit? Voyons le comprendre.

Description

Appareil

La vanne à boisseau sphérique 11b27p est agencée assez traditionnellement pour ce type de vanne:

• La fonction de la porte est assurée par une balle avec un canal traversant.
• La rotation est transmise de la poignée à la balle par la tige en passant par le corps repliable.
• L'étanchéité de la bille et de la tige est constituée de bagues d'étanchéité polymères.

Précisez: le scellant polymère pour tige n'est pas la seule solution pour les vannes à bille. Des anneaux en caoutchouc sont souvent utilisés - hélas, ils sont beaucoup moins résistants à l'usure.

De quels matériaux le produit est-il composé? Selon le fabricant, de petites variations d'alliages sont possibles ici. Par conséquent, les caractéristiques techniques de la grue 11b27p données par nous seront la plus courante, mais pas la seule option.

Curieusement: la couleur de la poignée indique le domaine d'application du produit. Le rouge indique les vannes pour eau chaude et froide. La soupape à gaz 11b27p est marquée en jaune.

Caractéristiques

Les principales caractéristiques techniques de la vanne à boisseau sphérique 11b27p1 assez ordinaire:

• La pression de travail est de 16 atmosphères. En fait, cela est indiqué sur l’étiquetage du produit: une inscription du type DU25 RU16 indique que nous avons une vanne de diamètre nominal 25 mm et de pression de travail de 16 kgf / cm2.
• Plage de température de fonctionnement - de -30 (pour le transport de gaz) à +150 С.

Le prix de la vanne DN15 RU16 est de 96 roubles; avec une augmentation de la taille nominale, il est naturellement en augmentation. Indicateurs de croissance et de poids:

Les fabricants ne donnent pas la liste complète des fluides de travail avec lesquels la vanne peut fonctionner. Ils se limitent à toutes les substances liquides et gazeuses non agressives pour les matériaux du produit.

Options d'exécution

La liste des variantes n’a pas non plus de longueur.

De nombreux revendeurs peuvent offrir un acheteur difficile:

1. Deux versions de la poignée - levier et papillon. La première est pratique car elle nécessite moins d’efforts pour repositionner le déclencheur; le second est en demande où la compacité est nécessaire.

1. Plusieurs façons de joindre - filetage externe, filetage interne, américain et leurs différentes combinaisons.

Recommandations pour l'installation et la maintenance

• Avant d'installer la vanne, vérifiez si elle présente des fissures ou des déformations et testez-en les performances en tournant la poignée. Il devrait tourner sans à-coups, sans coller et avec un effort modéré.
• La grue est montée en position complètement ouverte. Les instructions sont conçues pour empêcher les débris de pénétrer entre la coque et les sièges.
• Il est recommandé d'utiliser du ruban adhésif FUM ou du lin sanitaire comme dévidoir.

Commentaire du photographe: Le ruban FUM provoque une fuite avec un fil minimum inversé, il est donc préférable de le remplacer par un fil polymère. Il est souhaitable d’imprégner le lin de peinture, d’huile de lin ou de mastic à la silicone pour tuyaux: il ne pourrira donc pas au contact de l’eau.

• La vanne à filetage interne est vissée sur le tuyau de raccordement de 3-4 tours jusqu'à la position confortable de la poignée. Il est inacceptable de tourner avec beaucoup d'efforts: il est préférable de démonter la vanne, de revisser le filetage et de revisser le boîtier sur la buse.
• En tant qu’outil permettant de monter la vanne de leurs propres mains, les fabricants recommandent vivement l’utilisation d’une clé à fourche. Essayer de la serrer avec une clé à gaz est un moyen sûr de fendre la coque: des éponges pressent avec une force dangereuse le laiton relativement mince.

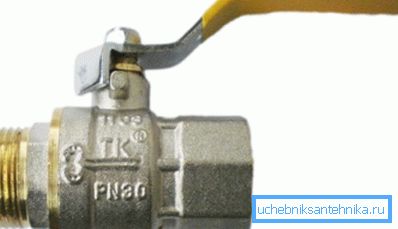

• La maintenance consiste à serrer l’écrou presse-étoupe au fur et à mesure que le joint avance. En règle générale, cela est nécessaire après 1000 cycles ou plus; La durée de vie totale du produit est estimée entre 4 et 10 000 cycles. Dans le contexte domestique, ce sens peut être considéré comme synonyme du mot éternité.

Évaluation

Les caractéristiques données par les revendeurs et les fabricants sont sans visage et ne permettent pas de répondre à la question principale: vaut-il la peine d'acheter ce produit?

Oui Définitivement.

Nous avons devant nous un représentant exceptionnel des vannes modernes.

1. Tous les 11b27p - passage intégral. Le trou dans la porte correspond au diamètre du tuyau à connecter, ce qui signifie une résistance hydraulique minimale. En fait, la soupape ne provoque pas une perte de charge supérieure à celle d’un tronçon de tuyau en polymère de même longueur.
2. Les vannes sont montées avec n'importe quel sens du fluide. De cette manière, ils se comparent favorablement à toute vanne à vis qui, à contre-courant, est constamment menacée par une rupture de vanne.
3. À propos de l'éternel cauchemar de la plomberie - la nécessité d'une révision périodique et de l'entretien des vannes - vous pouvez enfin complètement oublier. Non, la révision est toujours souhaitable. mais maintenant, il s'agit d'un tour périodique (une fois tous les 1-2 ans) de la poignée de la vanne.
4. Enfin, la production conforme aux normes nationales et au TU signifie que l’acheteur ne se heurtera pas à un autre miracle, le boîtier en silumin s’effondrant au premier contact avec la clé. En réalité, la couleur jaune du laiton sans chromage ne laisse aucune place au doute.

Conclusion

Nous espérons que nos recommandations aideront le lecteur à choisir les matériaux pour ses propres projets. Des informations thématiques supplémentaires, comme d’habitude, offriront une vidéo dans cet article. Des succès!
