Grue 11s41p: appareil, caractéristiques, avantages

Qu'est-ce qu'un robinet à tournant sphérique 11s41p? Comment ça marche? Quelles sont ses principales spécifications? Quelle est la qualité de cette vanne par rapport aux solutions alternatives? Essayons de trouver les réponses.

Deux en un

Cela vaut la peine de commencer par le fait que, sous des noms pratiquement identiques, on fabrique deux produits très différents les uns des autres.

1. Donner le nom de cet article 11s41p - vanne à brides en acier.
2. Robinet à boisseau sphérique 11b41p - robinet en laiton avec installation sur le filetage du tuyau.

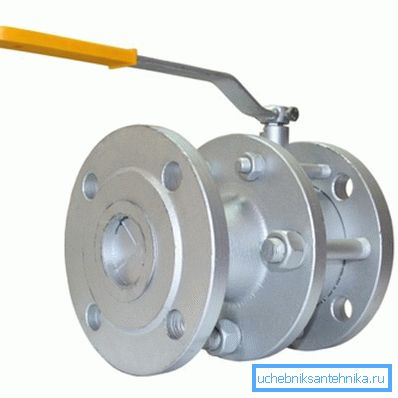

Acier à collerette

Le produit à brides et boîtier en acier est conçu pour les conduites de grand diamètre (DN 50 et plus). La connexion par bride permet l'installation et le démontage du produit dans les plus brefs délais.

De plus: l'installation sur les brides est possible sur une section droite de la canalisation, dont la longueur n'est que légèrement plus longue que l'élément de vanne. À titre de comparaison, un raccord de tuyau avec possibilité de démontage nécessite l'installation d'un surpresseur, qui augmente la taille d'installation minimale de plus de deux fois.

Nous donnons les caractéristiques techniques de la vanne à boisseau sphérique 11s41p dans un boîtier en acier à brides, provenant du site de l’un des fabricants.

Sur l'acier à bride 11s41p utile de savoir quelques choses.

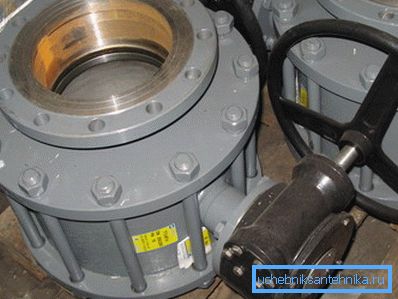

• Les produits de grandes tailles (en règle générale, DN150 et supérieurs) sont complétés par une boîte de vitesses, ce qui réduit l'effort de fermeture et d'ouverture.

• La longueur d'installation du produit est égale à la longueur d'installation de la vanne en acier 30s41nzh, ce qui permet le remplacement sans adaptation du pipeline.
• Le fabricant estime la durée de vie de la vanne à 10 ans ou à 2500 cycles de fermeture - ouverture.
• Le prix de gros d’un produit avec réducteur d’une taille de 300 mm atteint près de 100 000 roubles et pèse 288 kilogrammes.
• Corps de vanne - repliable. Ses moitiés sont pincées avec des noix et des producteurs.

Couplage en laiton

La vanne à boisseau sphérique 11b41p nous semble beaucoup plus familière: c’est un représentant typique de la famille des vannes à boisseau sphérique en laiton modernes, qui sont utilisées massivement pour la réparation et l’installation de systèmes collectifs.

Comme dans le cas de la description précédente, il convient de prendre quelques notes.

• Dans les magasins, vous pouvez rencontrer de grandes quantités en couplant 11b41p jusqu’à DN50 inclus. Les grandes tailles sont très rarement utilisées en raison de la difficulté d'installer des assemblages filetés hermétiques de diamètres considérables.
• Le marquage jaune de la poignée indique que la vanne est pour le gaz. Rouge - pour le chauffage, l'eau chaude et froide.
• Pour le gaz, la température de travail est limitée à +50 ° C. Les instructions du fabricant ne sont pas tellement liées au risque réel de fuite de gaz aux températures plus élevées, mais à la probabilité que le mélange gaz-air explose lorsqu'il est chauffé.

Appareil

Malgré la différence d'aspect et de matériaux utilisés dans la production, les deux versions de la vanne sont fabriquées selon le même schéma. L'obturateur est réalisé en tournant la poignée, la tige transmise sur la balle avec un trou traversant. L'étanchéité est assurée par des sièges en plastique fluoré - un polymère à faible coefficient de frottement.

Les avantages

Comment les vannes à boisseau sphérique se comparent-elles favorablement à leurs principaux concurrents - les vannes à vis et à boisseau?

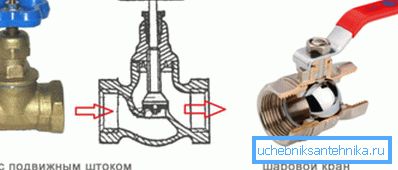

• Contrairement aux vannes à vis, la bille a une résistance hydraulique beaucoup plus faible.

Utile: le mot plein passage dans la description de la vanne signifie que son plus petit diamètre interne est égal au diamètre interne de la conduite connectée.

• Les robinets à tournant sphérique nécessitent peu d'entretien. À titre de comparaison: les grues à vis et à glande en liège nécessitent un conditionnement périodique de la glande; la vis nécessite en outre le remplacement des joints usés.
• La soupape en liège nécessite un effort considérable pour repositionner le liège: lors du retournement, le liège en métal frotte contre le métal du boîtier. Dans le cas d'un robinet à tournant sphérique jouant le rôle de selle, comme mentionné précédemment, un plastique à faible coefficient de frottement agit.
• La vanne à vis doit être installée strictement le long de la flèche sur le corps. Le contre-courant peut complètement arracher la vanne. De plus, la séparation de la vanne sera accompagnée d'un choc hydraulique, capable de rompre les raccords de tuyauterie filetés et ajustés du système d'ingénierie.

La vanne à boisseau sphérique (ainsi que celle en liège) de la vanne peut être placée dans n'importe quelle position avec ses propres mains lors du montage.

• Enfin, le boîtier de la vanne à vis collecte toute la pollution qui traverse les systèmes HVS, HWS et de chauffage. Sous la vanne du siège de la vanne, utilisée depuis au moins une décennie, vous pouvez toujours trouver des dépôts de limon, de sable et de tartre. Ils réduisent progressivement la perméabilité du pipeline à zéro.

Le robinet à tournant sphérique n'a tout simplement pas de poches pouvant accumuler du laitier.

Conclusion

Nous espérons que le lecteur ne trouvera pas d'éloges verbaux sur la solution dont nous discutons avec la publicité: l'auteur n'a fait que partager son expérience de la communication avec différents types de vannes. Des informations supplémentaires sur la manière dont la grue 11s41p peut être utilisée offrent une vidéo dans cet article. Des succès!
