Grue à bride: types, application, caractéristiques

Comment les vannes sont-elles montées sur les brides? Quand est-il justifié de les utiliser dans les communications d'ingénierie? Y a-t-il des subtilités dans l'installation de ces éléments de vannes? Essayons de répondre à ces questions.

Classification

Premièrement, nous comprendrons quelles sont les vannes à bride.

Appareil

Le chevauchement de l’eau permet de distinguer quatre classes de vannes.

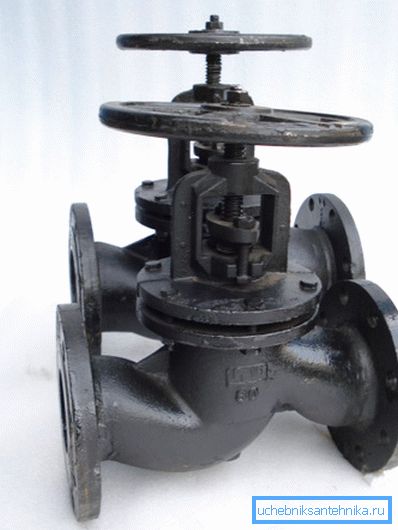

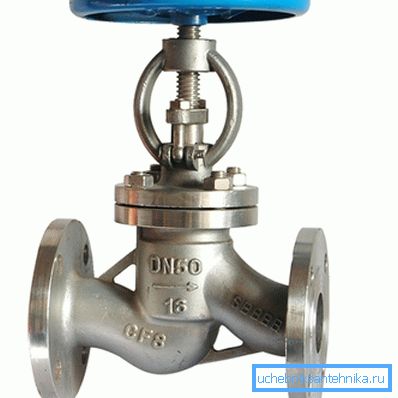

1. Vis. La valve est fixée de manière mobile sur la tige filetée qui est pressée contre le siège dans le corps de la valve. L'étanchéité est assurée par le joint d'étanchéité de la boîte à garniture: il s'agit d'une rondelle d'étanchéité qui est tirée vers le corps par un écrou ou une paire de boulons. Ce type de vanne présente un certain nombre d'inconvénients spécifiques:

• Ils ne peuvent passer de l'eau que dans un sens. Le contre-courant n'est pas seulement indésirable: il est dangereux car il peut provoquer la rupture de la vanne avec le marteau hydraulique fourni.
• Ils ont une résistance hydraulique élevée en raison de la forme complexe et de la taille relativement petite du trou dans la selle.
• Ils nécessitent un conditionnement périodique du presse-étoupe, qui est produit non seulement avec l'utilisation active de la vanne, mais également au ralenti.
• Les joints en caoutchouc ou paronitiques s'usent pendant le fonctionnement et doivent également être remplacés périodiquement.

Remarque: le sable ou les scories coincés sous la vanne entraînent souvent la destruction totale ou partielle du joint. Ses ressources réduisent et environnement à haute température.

1. Liège. En eux, le flux est bloqué par un bouchon conique percé d’un trou. Sans problèmes typiques, cela n'a pas été fait ici.
2. Avec une vanne de grande taille (par exemple, DU65), tourner le bouchon demande un effort considérable: la résistance augmente proportionnellement à l'augmentation des surfaces de contact du bouchon et du boîtier.
3. L'emballage périodique de la glande est nécessaire dans ce cas.
4. Shiberny. Leur dispositif est plus proche de la valve que de la valve: la tige filetée abaisse la valve conique entre les deux miroirs (joints annulaires en bronze). Des joints en caoutchouc ou en polymère durables sont souvent utilisés à la place de la glande; le seul problème notable est l’inopérabilité de la vanne lors de l’encrassement des miroirs à sédiments solides.

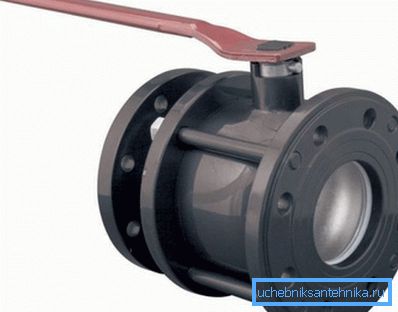

5. Balle. Une bille en laiton ou en acier inoxydable avec un trou traversant tourne dans le corps de la vanne lorsque la poignée est tournée. Il est fixé par une paire de selles en téflon ou en téflon; un joint du même matériau ferme la tige.

Les robinets à tournant sphérique sont les plus pratiques, les plus durables et les plus sûrs; dans le même temps, le prix d'un robinet à tournant sphérique diffère peu des autres structures de la même taille.

Le mercredi

La plupart des vannes à bride pour conduites proposées par le marché sont destinées aux systèmes d'alimentation en eau et de chauffage.

Cependant, vous pouvez également trouver des solutions pour d'autres environnements de travail.

• Les robinets à bride à boule à gaz ont une surface de qualité améliorée, ce qui évite les fuites les plus infimes. En règle générale, ils sont marqués d'un stylo jaune.

Curieusement: les instructions du fabricant autorisent généralement l’utilisation de vannes à gaz dans les pipelines transportant non seulement du gaz, mais également de l’eau, des produits pétroliers et de la vapeur jusqu’à 150 ° C.

• Le robinet à vapeur sphérique utilise des bagues d'étanchéité en téflon résistant à la chaleur, ce qui lui permet de fonctionner dans un environnement où la température peut atteindre 250 ° C

La fonctionnalité

La plupart des grues à brides offrent une seule opportunité: couper complètement le courant du fluide traversant le pipeline.

Cependant, il y a plus d'options exotiques.

• La vanne de régulation à bride sphérique vous permet d’étrangler le pipeline, en modifiant en douceur sa croix. La principale différence entre les vannes de régulation et les vannes à bille conventionnelles réside dans la forme d’un trou dans la bille de verrouillage: elle n’est pas ronde, mais ovale ou plus complexe.

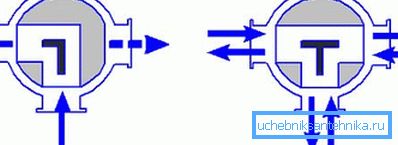

• La vanne à boisseau sphérique à trois voies diffère également par la forme de l'encoche: dans ce cas, elle est angulaire, ce qui permet de réaliser le principe de l'un ou l'autre. Le flux d’eau du pipeline numéro 1 est dirigé vers le tuyau numéro 2 ou numéro 3.

Tailles et application

Les tailles de toutes les vannes à bride fabriquées par la branche de production nationale sont prises conformément au numéro 28343-89 du document GOST.

C'est curieux: en principe, la taille des brides, y compris celles des vannes, est régie par une norme distincte - GOST 12815-80. Cependant, ce document duplique complètement la gamme de tailles de GOST 28343-89.

Nous donnons ces dimensions en millimètres et en pouces.

Quelles dimensions de la canalisation justifient l’utilisation de vannes à bride pour l’installation de systèmes de chauffage ou d’alimentation en eau de leurs propres mains?

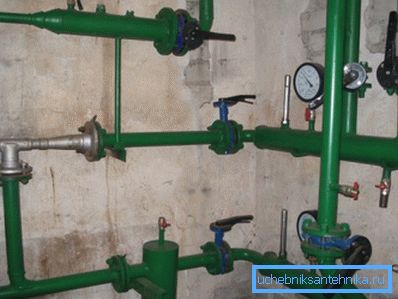

Selon l'auteur - commençant par DU40. Il est préférable de remplacer le robinet à tournant sphérique à brides DN25 ou DN32 par un robinet de couplage: le filetage de cette taille peut être coupé à la main, avec une filière de tuyau, mais la bride devra être soudée, ce qui est souvent plus problématique et nécessite un drainage complet du pipeline.

Dans le même temps, avec une taille de filetage importante, même une tentative de déplacement du contre-écrou sur le sgone nécessite un effort considérable. Il est beaucoup plus facile de démonter ou de remplacer un robinet à boisseau sphérique à bride DU80 que de démonter un joint fileté du même diamètre.

Nuance: contrairement au filetage, la bride ne nécessite pas l'installation du surpresseur et peut être utilisée dans des conditions de manque de la longueur de la section droite du pipeline. Cependant, le démontage de petites connexions à bride serrées avec des boulons en acier n’est pas pour les âmes sensibles. En règle générale, les boulons sont plus faciles à couper que les dévisser.

L'assemblée

Les astuces de l'assemblage brident un peu.

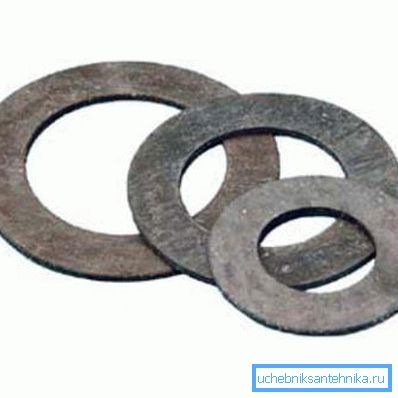

• Les joints paronitiques sont couramment utilisés pour le scellement. Cependant, ils peuvent être remplacés par des auto-sculptés à partir de la vieille caméra de voiture. N'oubliez pas de laisser la languette sur le bord du joint, ce qui vous permettra de l'obtenir entre les brides.

• Afin d'éviter toute distorsion, la bride est croisée en croix, un ou deux tours de la clé à la fois.
• Les boulons doivent être situés sur un côté de la bride. Si son plan est horizontal, les boulons sont vissés sur le dessus. Il est plus facile d'amorcer les noix; de plus, la chute d'une noix légère risque moins de causer des blessures à la personne en dessous.

Conclusion

Nous espérons que notre connaissance quelque peu superficielle de toute une gamme de vannes et de raccords aidera le lecteur à choisir des solutions pour ses propres projets. Comme d'habitude, la vidéo de cet article contient des informations supplémentaires. Des succès!
