Grue américaine et équipements similaires: caractéristiques

Dans ce document, nous allons parler de ce qu’est une grue 1 1 2 pouces américaine et d’équipements similaires. De plus, nous examinons quelles sont les caractéristiques de l'utilisation de ces dispositifs dans la construction de systèmes d'eau domestiques et de communications de plomberie.

"Américain" - qu'est-ce que c'est? C'est le nom usuel d'un raccord rapide composé de trois éléments structurels: un écrou borgne et deux interrupteurs de fin de course filetés. Le dispositif est très demandé lors de la construction de divers pipelines en raison de sa durabilité et de sa facilité d'installation.

Caractéristiques principales

Ce type de raccords de tuyauterie à ajustement rapide a été mis au point aux États-Unis (d'où son nom), puis s'est répandu dans le monde entier, après que les plombiers eurent compris à quel point une installation simple et simultanée de haute qualité était réalisée.

Considérez les principales caractéristiques de ces raccords:

• Une grue à angle américaine et des produits similaires vous permettent d’assembler et de désassembler une autoroute sans avoir besoin de tuyaux en rotation. Il est très pratique lors de travaux de réparation sur des conduites fixes dans une position.
• American est un connecteur avec écrou borgne. Ainsi, il suffit d’accrocher le tuyau au raccord et de serrer l’écrou. Une différence caractéristique par rapport aux autres connexions est que les éléments joints sont fixes.
• L’étanchéité de la liaison détachable réalisée par l’écrou-raccord est assurée par une rondelle élastique dense, agissant comme un joint.

Important: le succès de l’amarrage des tuyaux à l’aide de "American" est assuré par l’association à un mégot de haute qualité, fileté de manière professionnelle.

Caractéristiques de l'application

L'installation de la tuyauterie se caractérise par une étanchéité à long terme du raccord de tuyauterie, un joint d'étanchéité conique ou plat spécial étant utilisé. En plus de l'assemblage complet, le matériau d'étanchéité est réutilisable. Par conséquent, son prix est plus justifié que les dépenses consacrées à l'achat de raccords jetables.

Un raccord avec écrou borgne se caractérise par ses petites dimensions, sa rectitude et sa coaxialité des tuyaux assemblés. Chaque extrémité d'un tel raccord se termine par un raccord choisi en fonction du type d'accostage. Entre les raccords, il y a un joint sur lequel un écrou est vissé.

Selon le type de connexion, on distingue les types de connexion suivants:

• raccord d'amarrage fileté fendu avec filetage intérieur;
• raccord d'amarrage fileté fendu avec type de filetage externe;
• raccord de raccordement fileté fendu avec écrou-raccord.

Important: en fonction des caractéristiques du pipeline, ces types peuvent être combinés ou combinés pour obtenir un résultat optimal.

Caractéristiques raccords d'amarrage

Comme déjà mentionné, dans ce cas, un joint conique ou plat est utilisé.

Les avantages suivants sont propres à la consolidation conique:

• le joint est fabriqué selon le schéma métal sur métal sans l'utilisation de matériaux d'étanchéité supplémentaires, ce qui signifie qu'il est plus fiable et durable;
• résistance aux effets chimiques et physiques (y compris les différences de température) due à l'homogénéité des propriétés chimiques et physiques des matériaux d'étanchéité;
• possibilité d'application avec une légère déviation (jusqu'à 5 °) des axes, tronçons de conduites assemblés sans nuire à l'étanchéité de la connexion.

Important: Les avantages énumérés sont fournis sous condition de haute précision des détails de connexion de fabrication. L'assemblage des tuyaux à l'aide d'un joint plat est moins exigeant en termes de qualité des composants. Dans ce cas, un joint plat en téflon est utilisé, réalisé sous la forme d'un anneau.

Comme la plupart des autres raccords filetés, les pièces américaines sont en acier inoxydable de marques telles que AISI321, AISI316 et AISI304 ou en laiton.

Un marquage peut être trouvé sur le corps des raccords, ce qui simplifiera la sélection des éléments de connexion appropriés. Le marquage indique le diamètre en pouces (par exemple, 1 pouce), la nuance d'acier et la pression nominale en PSI.

Robinet à tournant sphérique

Les caractéristiques énumérées des raccords d'eau ne pourraient pas être plus particulières aux robinets à tournant sphérique "américains". Ce type de vannes est utilisé dans la construction de systèmes d'alimentation en eau et de chauffage.

L'élément de travail principal de l'appareil est un obturateur de forme sphérique caractéristique, tournant à l'intérieur du boîtier. Il y a un trou traversant dans la valve sphérique. Si le trou traversant est situé dans le même axe que les raccords du raccord, de l’eau est fournie. Lorsque le trou est perpendiculaire aux trous des raccords, l’alimentation en eau s’arrête.

La conception du robinet à tournant sphérique n’est pas nouvelle et est largement utilisée depuis 100 ans. Mais le plus grand intérêt sont les grues avec la connexion "américaine". Ces vannes et raccords sont utilisés à la fois dans les conditions domestiques et industrielles, ce qui s'explique par la simplicité et l'efficacité de fonctionnement.

Autres types de raccords américains

Le raccord américain est un raccord conçu pour raccorder deux tuyaux coaxialement identiques ou pour raccorder des tuyaux de différents diamètres.

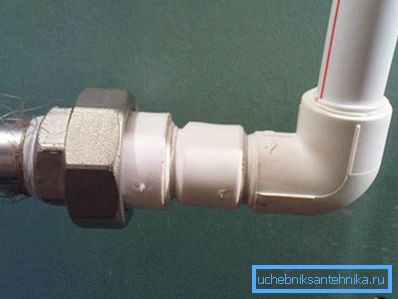

Ce type d'accouplement n'est pas très différent des accouplements traditionnels. Un côté du raccord est vissé sur des tuyaux en acier, soudé sur des tuyaux en cuivre ou soudé sur des tuyaux en polypropylène ou en cuivre. Une autre partie du raccord consiste en une connexion pliable de raccords et d’écrous à chapeau.

Pour que l'examen soit complet, nous parlerons du type de connexion angulaire. La grue de coin avec une American 3 4, ainsi que juste une fixation de coin réalisée à l'aide de deux fixations et d'un écrou borgne, se caractérise par sa facilité d'installation de ses propres mains. L'amarrage angulaire américain garantit un confort supplémentaire lorsque l'installation est réalisée dans un espace restreint.

Conclusion

Nous avons donc examiné ce qu'est un Américain et quelles sont les instructions pour son utilisation. Vous pouvez maintenant déterminer le type d'élément de connexion requis pour les travaux d'installation et sélectionner les composants de pipeline nécessaires.

Il y a des questions qui nécessitent des éclaircissements? Des informations plus utiles peuvent être trouvées en regardant la vidéo dans cet article.
