Grue d'accouplement: manuel pour l'installation,

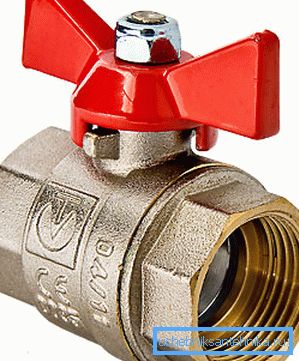

La vanne de couplage DN15 conçue pour être raccordée à un tuyau d’un demi-pouce est un dispositif assez universel. Il offre une étanchéité suffisante du chevauchement des canaux et, si nécessaire, s’ouvre facilement et vous permet de contrôler le débit de liquide ou de gaz dans le pipeline.

Toutefois, l’utilisation de telles grues comporte un certain nombre de nuances. Nous vous donnerons donc ci-dessous quelques conseils utiles.

Produit design

La soupape à gaz à bille de couplage, ainsi que les produits destinés aux conduites d’eau, aux conduites de carburant et à d’autres communications, a une conception assez simple. D'une part, cela simplifie le processus de production des produits (d'où un prix tout à fait abordable) et, d'autre part, cela augmente la fiabilité de fonctionnement de cette unité.

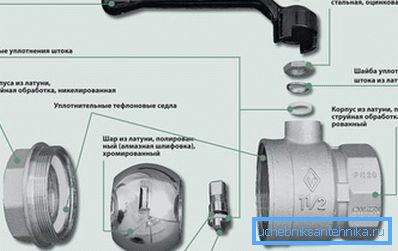

Les principaux éléments du système sont les suivants:

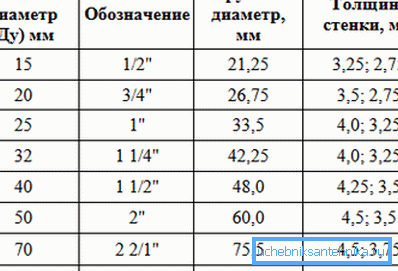

• Le corps du produit est un fragment de tuyau du diamètre correspondant à l'expansion, à l'intérieur duquel se trouve le mécanisme de verrouillage. La section transversale de la grue est généralement fixée dans le marquage: par exemple, le robinet à boisseau sphérique à manchon DN 65 convient pour l'installation sur des conduites d'un diamètre de 2? dans.

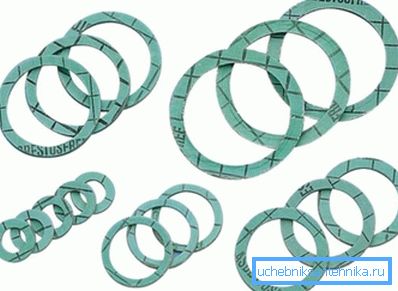

• Joints d'étanchéité - bagues de forme spéciale en téflon ou autre polymère, qui assurent l'étanchéité du canal lorsque le mécanisme est à l'état fermé.

Faites attention! La présence de joints appropriés est un facteur décisif qui garantit le succès lors des réparations. Ainsi, chaque fois que cela est possible, lors de l’achat d’une grue, il vaut la peine d’acheter un ensemble de ces pièces, car elles s’usent le plus rapidement.

• Une boule de boulon est une sphère métallique percée d’un trou traversant qui traverse le contenu du tuyau.. Il convient de noter que le GOST sur la vanne à boisseau sphérique assure la présence d’un passage complet (le diamètre du trou correspond au diamètre du tuyau) et d’un passage effilé. Lors du choix d’un modèle pour l’installation, il convient de préciser davantage cette fonctionnalité.
• Rod, contrôlant le mouvement de la sphère de boulonnage.

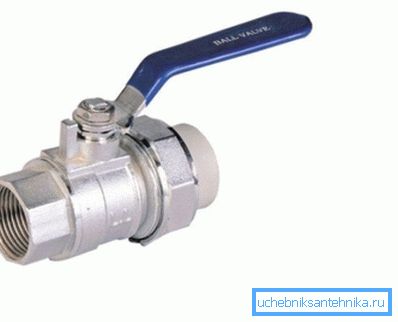

• Poignée utilisée pour ouvrir et fermer le robinet. Selon le modèle, l'appareil peut être équipé d'une grue à papillon standard et d'une poignée à levier qui vous permet de contrôler la structure avec moins d'effort.

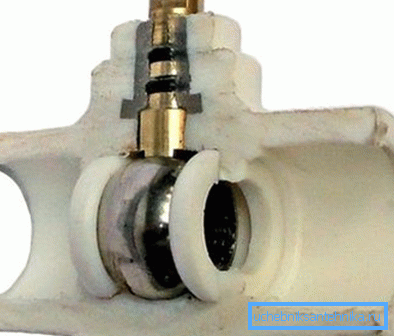

Ce système fonctionne très simplement: lorsque vous tournez le bouton, la sphère tourne et la lumière du trou dans la sphère est alignée sur la lumière du tuyau. Plus la proportion de cette combinaison est grande, plus le contenu de la tête est élevé.

Fonctionnement de la grue

Méthodes de sélection et d'installation

Avant d'acheter et d'installer un tel produit, vous devez comprendre la liste complète des paramètres.

Vous trouverez ci-dessous des recommandations qui vous permettront d'éviter les problèmes liés à la sortie de la grue en cours de fonctionnement.

• La première chose à laquelle vous devez faire attention est la conception de la connexion. Selon les experts, le type de tension offre une meilleure étanchéité que la boîte à garniture, car il s'agit de privilégier de tels produits.
• Ensuite, regardez le diamètre. Il est important que les sections de la vanne et du tuyau coïncident parfaitement, afin que nous étudions soigneusement le marquage. Ainsi, pour le pipeline de trois pouces, nous avons sélectionné le joint à rotule de couplage DN80.

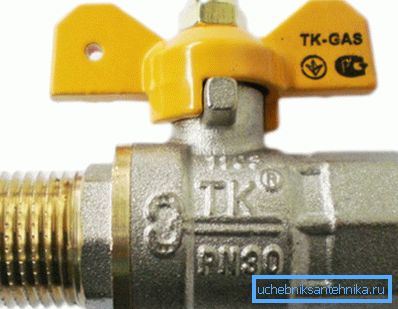

• Ce qui suit est le type de fil. En vente, vous pouvez trouver des modèles avec toutes les combinaisons de découpage externe et interne (couplage-couplage, couplage-union, union-union), il est donc très important de penser à l'avance au modèle dont nous avons besoin.

• Enfin, sur certains produits, la direction privilégiée du flux d’eau est indiquée. Si vous avez choisi une telle vanne, celle-ci doit être installée conformément au marquage: le travail de la pièce de verrouillage sera ainsi plus fiable.
• Enfin, cela vaut la peine de regarder le stylo. Sa taille doit permettre sans entrave d'ouvrir et de fermer complètement le robinet, de sorte que, dans les espaces restreints (par exemple, dans une boîte sanitaire), il est préférable d'utiliser des poignées papillon.

Les produits pour tuyaux de type à raccord sont assemblés de leurs propres mains, pas plus difficile que tout autre:

• Sur le filetage enroulement de la plomberie, fournissant une connexion étanche.
• Nous installons la grue en vissant les fixations manuellement.
• Enfin, resserrez enfin la connexion à l'aide d'une clé à molette, après quoi nous vérifions le serrage.

Faites attention! Il n'est pas nécessaire de serrer toute la longueur du filetage du tuyau, car cela peut parfois entraîner la destruction du joint sous une charge excessive.

Réparation de soi

L'une des caractéristiques désagréables de la conception des coupleurs est la complexité de leur réparation. Cependant, si vous savez comment (et avez un jeu de bagues d'étanchéité en réserve), vous pouvez même réparer une vanne à trois voies avec un mécanisme plutôt fantaisiste.

L'instruction est:

• Nous démontons le produit car la réparation nécessitera des manipulations assez compliquées. Si nous avons un robinet à tournant sphérique correctement installé, l’embrayage devrait se desserrer sans effort ni dommage.
• Désactivez le verrou de la poignée, puis retirez-le des rails.
• À l'aide de la clé à molette, détendez le corps de la vanne. Ici, vous devez faire attention, car l'effort demandera beaucoup, mais cela ne devrait pas endommager le fil.

• Nous retirons la sphère et les bagues d'étanchéité, après quoi nous examinons soigneusement tous les détails.
• Si le ballon n'est pas endommagé, le produit peut être réparé. Pour ce faire, nous remplaçons les bagues en installant de nouveaux joints en téflon de diamètre approprié.

Faites attention! Dans certains cas, le remplacement lui-même nécessite la balle elle-même, mais l'état du corps laisse généralement beaucoup à désirer. Il est donc nécessaire d'installer un nouveau produit avec une marge de sécurité suffisante.

• En effectuant les opérations dans l’ordre inverse, nous assemblons la grue et l’installons à sa place. Nous contrôlons la qualité de l'exécution des travaux en effectuant un test d'alimentation en eau.

Conclusion

Non seulement un plombier professionnel peut choisir, installer et même réparer un robinet à boisseau sphérique continu avec un robinet à boisseau sphérique. Si vous étudiez les recommandations ci-dessus, ainsi que visionniez la vidéo dans cet article, alors tout maître ayant les compétences et la patience nécessaires pour s’acquitter de cette tâche.
