Grue du-80 sur le tube de 80 mm: versions et leur

Quelles vannes d'arrêt peuvent être utilisées sur une conduite de 80 mm? Nous allons familiariser le lecteur avec les conceptions des grues existantes et essayer de comparer leurs fonctionnalités. Nous stipulerons immédiatement que notre attention sera limitée à la plomberie: par exemple, une vanne à trois voies à bitume avec une unité de contrôle de chauffage 80 restera hors de considération.

Domaines d'application

Pour commencer, cherchons exactement où, dans les communications d’un immeuble, il est possible d’utiliser des tuyaux et des vannes d’arrêt DU80.

• Entrée principale de chauffage. Les vannes d’arrêt qui coupent la sortie de la maison des routes peuvent être placées non seulement dans le puits thermique, mais également dans le sous-sol, à condition que le parcours le traverse directement.

Remarque: dans ce cas, les robinets restent dans la zone de responsabilité de l'organisation de transport de chaleur, malgré leur emplacement dans le périmètre de la maison. La zone de responsabilité traverse la première bride de tuyau des vannes d'entrée de l'ensemble élévateur.

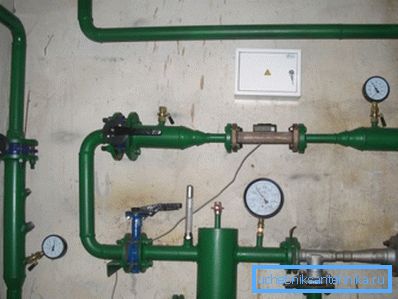

• Ascenseur hub. Les raccords de 80 millimètres peuvent être utilisés à l’entrée, entre l’ascenseur et le circuit de chauffage et dans les raccords d’eau chaude.
• Compteur d'eau dans le système d'eau froide.
• Enfin, à l’aide de robinets, certains tronçons des circuits d’alimentation en eau ou de chauffage peuvent être coupés.

Options d'exécution

Quel type de vannes est utilisé dans les communications techniques du bâtiment?

Vannes à guillotine

La porte en coin en fonte la plus courante est une conception à tige rétractable, dont l’extension au bout de laquelle se trouve une paire de joues en fonte avec des miroirs en laiton. Une paire de miroirs de réponse insérés dans les rainures du boîtier. La tige est alimentée en faisant tourner le volant avec une bague filetée.

Le principal avantage de la vanne est une résistance hydraulique relativement faible: les joues en position ouverte sont complètement éliminées en dehors du flux.

Inconvénients:

• La nécessité d'un conditionnement périodique de la glande. Il est produit même lorsqu'il est inactif.
• La formation de dépôts sur les miroirs et, par conséquent, la nécessité de les rectifier périodiquement.
• Usure de coin rapide.

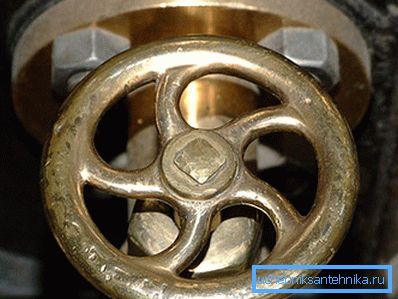

Vanne à vis

La poignée ou le papillon est attaché directement à la tige mobile, qui est vissée dans le filetage du couvercle du corps de la vanne. Une soupape munie d’un joint est fixée de manière mobile à l’intérieur de la tige, ce qui ferme l’ouverture du siège.

Le seul avantage de cette conception par rapport à la précédente est qu’il est beaucoup plus facile de réviser la vanne à vis DN80 de vos propres mains que les vannes de la même taille. Ni la soudure du coin, ni le meulage laborieux des joues ne sont nécessaires: il suffit juste de bourrer la glande et de changer le joint.

Toutes les autres caractéristiques de conception ont l'air assez terne.

• La résistance hydraulique est maximale parmi tous les types de vannes d'arrêt en raison de la petite taille du trou dans le siège et de la forme complexe du corps.
• L'installation n'est possible que dans une position par rapport au débit d'eau: il faut appuyer sur la vanne par le bas. Le contre-courant garantit la séparation de la vanne et du coup de bélier fourni.
• Le joint paronitique avec l’érosion inévitable de la selle nécessite beaucoup d’efforts lors de la fermeture et le caoutchouc tendre est de très courte durée.

Robinet à tournant

Le bouchon de masse avec un canal traversant tourne dans un boîtier en laiton ou en fonte. L’étanchéité de la tige pour les grandes dimensions de la grue est fournie, en règle générale, à la même matière de rembourrage.

Curieusement, malgré la simplicité de la conception, le prix de la vanne en liège est de 1,5 à 2 fois supérieur à celui de la vanne de même taille standard.

L'avantage de la conception est une résilience assez élevée et une maintenance simple, qui est réduite uniquement à l'emballage périodique du presse-étoupe. L'inconvénient principal est qu'un effort très important est nécessaire pour transformer le bouchon en liège.

Robinet à tournant sphérique

Le robinet à boisseau sphérique DU80 rappelle un peu un dispositif à liège: dans ce cas, l'eau est bloquée en tournant l'obturateur à 90 degrés.

Les différences, cependant, plus que les similitudes:

• Le liège a la forme d'une boule avec un canal traversant, de diamètre égal au pipeline raccordé.
• Scellez le ballon avec une paire de sièges annulaires en téflon ou en téflon, en polymères à faible coefficient de frottement. D'où un effort très modéré de tourner le boulon.
• Au lieu du presse-étoupe, la vanne à boisseau sphérique de 80 mm est équipée d'un joint d'étanchéité en fluoroplastique ou en téflon avec un écrou de réglage. Elle permet de presser un produit d'étanchéité en compensant son usure.

A propos: il est généralement nécessaire de serrer le joint de tige après 1000 cycles d'obturation ou plus.

Le corps de la vanne peut être en laiton et en acier, pliable ou tout-soudé, être fourni avec des brides, des tuyaux pour le soudage ou le couplage de filets de tuyaux. Le boulon est en laiton chromé ou nickelé, moins souvent en acier inoxydable.

À titre d'exemple, nous présentons les principales caractéristiques de l'un des produits nationaux de ce type. Le modèle pour nous sera une vanne à boisseau sphérique KSHTF DU80 RU25.

Évaluation

L'auteur risque de paraître partial, mais se permet néanmoins de donner une caractéristique extrêmement flatteuse de ce type de vannes. Jugez par vous-même:

• La résistance hydraulique, ce qui crée un robinet à tournant sphérique DN 80 - tube en acier de 80 mm est supérieure. C'est précisément cela: les sédiments et la rouille dans la section droite du tuyau créent une plus grande résistance à l'écoulement de l'eau qu'un trou complet dans le robinet à tournant sphérique en acier inoxydable.
• La grue de service n'est pratiquement pas nécessaire. À propos des réparations et des audits, vous pouvez oublier.
• Installation - dans n'importe quelle position et avec n'importe quelle direction du flux d'eau.

Il semble que les instructions relatives au choix des éléments des vannes et des raccords soient assez évidentes. Toutes les solutions concurrentes sur le fond d'une vanne à boisseau sphérique ressemblent à un étranger.

Conclusion

Nous espérons que nos recommandations aideront le lecteur à choisir la solution optimale pour ses propres besoins. Comme d’habitude, d’autres matériels peuvent être étudiés en visionnant la vidéo présentée dans cet article. Des succès!
