Grue inch: caractéristiques de construction et

Dans cet article, nous discuterons des principales différences entre le système de mesure en pouces et le système métrique. Nous examinerons également les caractéristiques du choix des vannes pour le pipeline.

Le sujet de l'article présente un intérêt considérable, car il existe sur le marché une large gamme d'équipements de plomberie dont les dimensions ne sont pas déterminées par le millimètre habituel. Par exemple, vous pouvez trouver une grue d'un demi-pouce à vendre et que signifie, selon vous, cette taille?

La différence de valeurs de mesure

Afin de clarifier immédiatement la différence entre les valeurs de mesure, nous notons que le système de mesure en pouces est traditionnellement utilisé dans la construction de conduites et dans la sélection de vannes d'arrêt.

Le pouce anglais (inch) est noté en écrivant comme étant égal à 25,4 mm dans le système de mesure métrique. Ainsi, il n’est pas difficile de convertir les valeurs actuelles utilisées dans la sélection des tuyaux et des raccords en millimètres, il suffit de s’équiper d’un calculateur.

Par exemple, calculons quel système de mesure métrique analogique correspond à un taraud de 2 pouces. Pour ce faire, multipliez par 25,4 par 2 et obtenez 50,8 mm.

Ainsi, les instructions de calcul sont théoriquement simples et il est également facile de calculer les dimensions d’un taraudage en pouces. Il reste à examiner comment ces quantités sont combinées à la taille des tuyaux.

Caractéristiques du diamètre du pipeline

Comme déjà mentionné, il est facile de calculer combien un taraud est de 1 2 pouces en mm. Mais que faut-il savoir pour prélever des vannes pour le pipeline?

Actuellement, lors de la construction de réseaux d’approvisionnement en eau, la solution la plus populaire est le métal-plastique, le polypropylène, moins souvent les tuyaux entièrement métalliques en acier ou en cuivre.

Ce n’est un secret pour personne que tous ces tuyaux ayant un diamètre extérieur similaire auront un diamètre interne différent, car le tuyau en acier sera plus fin qu'un produit similaire fabriqué à partir de matériaux polymères.

Par conséquent, lors de la détermination des dimensions du pipeline et de sa conformité aux dimensions des vannes, il est nécessaire de prendre en compte les valeurs suivantes:

• épaisseur de la paroi;
• diamètre intérieur - les caractéristiques conditionnelles des éléments de la canalisation, à la fois les tuyaux et les raccords;
• diamètre nominal (Dу) - la valeur nominale du diamètre interne, indiquée en millimètres et arrondie à la valeur totale;
• diamètre nominal Dn;
• diamètre extérieur.

Il découle de ce qui précède que si la vanne mesure 1 8 pouces (diamètre interne) avec un filetage interne femelle, le diamètre externe du tuyau avec un filetage externe doit également être de 1/8.

En conséquence, nous regardons le tableau donné précédemment, combien sera 1/8 et voir 3,2 mm. C'est-à-dire que nous avons le diamètre de l'intérieur du robinet et de l'extérieur du tuyau en millimètres.

Dispositif de la grue sphérique pouces

Lorsque nous parlons d'une grue d'un pouce et quart, nous entendons souvent les dispositifs de verrouillage à demi-tour avec un obturateur à bille. Réfléchissez à la manière dont cet équipement est organisé et à ce que vous devez garder à l’esprit lors de son choix.

Le robinet à boisseau sphérique est un type de robinet d’arrêt de tuyau dont l’élément de blocage est réalisé sous la forme d’une sphère.

Aujourd'hui, les vannes demi-tour à vannes sphériques sont considérées comme l'un des types de vannes les plus modernes, les plus modernes et les plus simples à installer et à entretenir. Ces grues sont couramment utilisées dans la construction de pipelines transportant des fluides liquides et gazeux.

L'obturateur en forme de boule mobile a un alésage axial traversant qui, dans une certaine position, coïncide avec un alésage traversant situé dans le corps de la grue. Lorsque les trous coïncident, l’écoulement de l’eau passe librement, alors que si les trous dans le logement et dans la porte ne coïncident pas, l’écoulement est bloqué. Par exemple, la vanne d'arrêt sera complètement fermée si la bille est tournée à 90 degrés autour de son axe.

Une vanne à passage intégral est équipée d'une sphère de barrière avec un diamètre de trou traversant similaire au diamètre intérieur de la buse, qui est connecté au pipeline.

En raison de la conformité des paramètres de trou, les paramètres de la canalisation minimisent le niveau de pertes hydrauliques, ce qui distingue ces dispositifs des autres types de vannes. Par conséquent, le robinet à tournant sphérique est actuellement utilisé comme type principal de dispositif de verrouillage sur les sections linéaires de gazoducs.

Un élément important dans la conception de la vanne à boisseau sphérique sont les "selles", constituées d’anneaux fluoroplastiques. La présence de "selles" assure une jonction complète du boulon et du logement, l’étanchéité, la douceur et la facilité de rotation du tube.

Important: La présence de sièges en PTFE limite la température du fluide transporté à + 200 ° C.

En résumé, on note les avantages caractéristiques des vannes à bille du type à bille:

• la simplicité de l'appareil;
• étanchéité du boîtier et du volet roulant;
• dimensions compactes;
• la simplicité de la configuration de la partie flux et l'absence presque complète de zones stagnantes;
• facilité de gestion;
• temps limité requis pour effectuer le tour de l'obturateur;
• possibilité d'exploitation pendant le transport de fluides visqueux, boues, suspensions, pâtes, etc.

Important: De tels dispositifs présentent un inconvénient majeur: la présence d’une zone "morte" lors de la rotation du verrou avec un volant en porte-à-faux. Cet inconvénient est tout à fait compensé par une grue équipée d'un volant-agneau.

Dispositif et fonctionnement du pont roulant

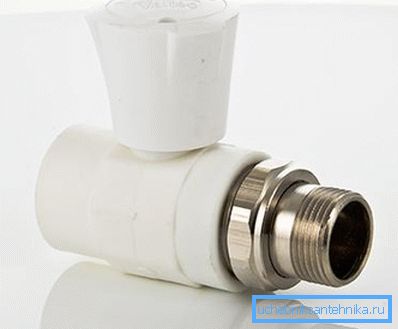

Outre les vannes, il est impossible de ne pas noter la présence de robinets de vannes, qui sont couramment utilisés dans la construction de canalisations domestiques et industrielles.

Parmi les avantages de ce type de vannes, citons:

• haut degré de maintenabilité par rapport aux contreparties de billes;
• prix raisonnable;
• une large gamme d'offres en raison de la variété des modifications;
• facilité d'installation;
• possibilité d'utilisation comme vannes d'arrêt et de régulation (à titre de comparaison, une vanne à bille n'est que des vannes d'arrêt).

Parmi les inconvénients, nous notons une durabilité moindre en comparaison avec les contreparties de billes. D'autre part, l'appareil peut, si nécessaire, être démonté, rechercher la cause de la panne et le réparer vous-même.

Une vanne à vanne unique conventionnelle est constituée des éléments structurels suivants:

• boîtier en cuivre, laiton ou acier inoxydable;
• bec (séparé ou inséparable du corps);
• volant fixé à la tige;
• le mécanisme de verrouillage est un vilebrequin de type à vis sans fin ou en céramique.

Comme déjà mentionné, dans les dispositifs à soupape, deux types de mécanismes de verrouillage sont utilisés. Considérez les caractéristiques de leur application.

Le mécanisme de verrouillage à vis sans fin est entraîné par plusieurs tours du volant autour de son axe. La tige de vis sans fin à l'extrémité opposée au volant est équipée d'un joint en caoutchouc ou en cuir.

Le joint est en cours de rotation à proximité de la "selle" et ferme ainsi l'alimentation en eau. Inversement, si vous faites tourner le volant dans le sens opposé, le joint s’éloigne de la «selle» et l’eau passe librement.

Important: le problème le plus courant de tels mécanismes est l’amincissement du joint et, par conséquent, la survenue de fuites. Les instructions de réparation sont simples, il suffit de démonter la vanne, de retirer le vieux joint et d’installer un nouveau joint à la place.

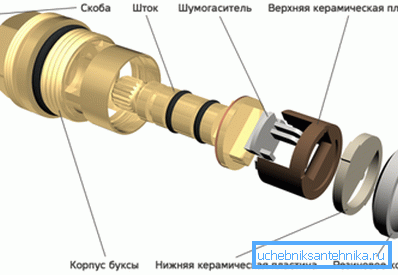

Le mécanisme de verrouillage sous la forme d'un boîtier de grue en céramique est une option plus progressive par rapport à un dispositif à vis sans fin.

L'obturateur est un noyau composé de deux plaques céramiques combinées, dont l'une est fixe et la seconde tourne autour de son axe. Dans le processus de rotation de la tige de la plaque sont combinés ou, inversement, entre eux, il y a un vide, à travers lequel l'eau coule.

Parmi les avantages de ce type de porte, il convient de noter:

• faible couple, parce que l'appareil est demi-tour;
• la durabilité de l'obturateur du fait que les pièces en céramique sont beaucoup plus solides que le joint en caoutchouc;
• facilité de réparation, car l'obturateur n'est pas réparé, mais change complètement, malgré le fait que son prix est bas.

Conclusion

Nous avons donc maintenant une idée générale de ce qui constitue une grue 3 4 pouces et des produits similaires avec d’autres tailles. Là encore, nous avons examiné les caractéristiques des dispositifs de verrouillage d’appareils conçues pour une installation sur des tuyaux en pouces.

Avez-vous des questions? Vous trouverez des réponses plus complètes en visionnant la vidéo dans cet article.
