Grue pour manomètre - caractéristiques et utilité de ce type
Un robinet manométrique est un élément important de tout système dans lequel une surveillance constante de la pression du fluide de travail est nécessaire. Cet élément diffère des vannes conventionnelles et remplit plusieurs autres fonctions. Dans cet article, nous examinerons les principales caractéristiques de conception de ce groupe de produits, la portée de leur application et les exigences de base pour les nœuds.
Champ d'application
De tels modèles sont utilisés assez largement, mais le plus souvent ils sont utilisés dans les cas suivants:
| Sur les chaudières | Ce type de construction se caractérise par un niveau de danger accru, le contrôle de la pression revêt donc une importance primordiale. L'utilisation d'une grue à trois voies facilite le travail |
| Sur les réseaux de communication | Si l'instrument principal de mesure de la pression est fixe, l'instrument de contrôle avec lequel les données sont comparées aux indicateurs principaux. Cette option vous permet non seulement de contrôler les lectures, mais également, si nécessaire, d'utiliser temporairement le manomètre comme principal indicateur. |
| Pour nettoyer le siphon | Pour réaliser cet événement périodiquement nécessaire, le plus simple consiste à installer une grue sur laquelle vous pouvez placer tous les instruments nécessaires et souffler un tube de siphon. |
| Pour l'inspection périodique | Autre cas d'utilisation: si la surveillance périodique des lectures n'est pas nécessaire, mais que vous devez toujours supprimer les données, la grue sera la solution la plus simple. |
Caractéristiques de conception
Il convient de noter que tous les nœuds de ce type produits dans notre pays doivent être conformes aux normes de GOST. Le choix d'un acte réglementaire spécifique dépend de la modification du nœud. Si le vendeur dispose de documents confirmant le respect des normes, la grue est fiable et peut être utilisée presque partout. (Voir aussi l'article Conduites d'eau: caractéristiques.)
Principe de fonctionnement
Le robinet à boisseau sphérique à trois voies pour manomètre contient les dispositions suivantes:
- Dans la première position, la partie de mesure de la jauge est connectée au fluide de travail à l'intérieur du pipeline. C’est-à-dire que dans cette position et que la mesure des indicateurs est effectuée, il est donc possible de l’appeler "travail", tout est simple: lorsque les données nécessaires sont obtenues, il est nécessaire de modifier la position comme suit.
- La deuxième position - la déconnexion de l'environnement de travail, l'appareil de mesure est connecté à l'air ambiant.. Dans ce cas, les lectures doivent être 0. Si ce n'est pas le cas, le manomètre est défaillant. Dans cette position, le système est situé en très grande majorité.
- Dans la troisième position, l'unité de mesure est isolée des communications de travail et de l'air extérieur, mais le système interagit avec l'environnement extérieur, ce qui permet de purger les tubes de siphon dans les manomètres. Cette fonction est spéciale et vous n’avez guère besoin de l’utiliser dans des conditions normales (d’autant plus que les instructions pour effectuer le travail sont très compliquées).
- La grue a une quatrième position, elle ne fonctionne pas et est utilisée uniquement pour connecter ou déconnecter un manomètre. On peut dire que c'est la position de montage.
Astuce! Pour bien comprendre les dispositions, un spécialiste doit le faire pour la première fois, il montrera la séquence correcte des actions.
Critères de sélection
Si vous devez acheter vous-même un robinet pour un manomètre, vous devez suivre quelques recommandations importantes:
- Il est nécessaire de connaître le but d'utilisation et les caractéristiques de fonctionnement: pression approximative dans le système, nature du fluide (gaz, liquide, etc.), plage de température de fonctionnement. Tout cela vous permet de choisir l'option qui vous convient le mieux.

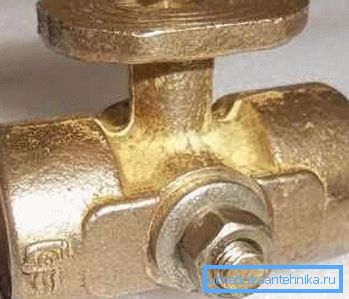

- Il est également très important d’acheter un produit de qualité, dont les caractéristiques de résistance répondent aux exigences les plus strictes. En règle générale, le corps est en acier ou en laiton, son épaisseur doit être assez importante, ce qui indique la fiabilité du site et sa résistance aux contraintes. Le prix est un indicateur de qualité, vous ne devriez pas obtenir la solution la plus économique, car le plus souvent ses caractéristiques ne sont pas très bonnes.
Faites attention! Certains systèmes nécessitent des périphériques de type non standard, ils peuvent être achetés auprès de sociétés spécialisées. En règle générale, dans ce cas, tous les paramètres nécessaires sont déterminés au stade de la conception, ce qui vous permet de commander à l’avance les nœuds nécessaires.
- Un autre paramètre très important est la méthode de fixation: le raccordement fileté des tuyaux est le plus souvent utilisé, mais ses paramètres peuvent être différents. Par exemple, d'un côté, il peut y avoir un filetage externe, et de l'autre côté, un filetage interne, tout cela doit être prévu à l'avance afin que vous n'ayez pas à refaire le système ni à retourner et à remplacer l'assemblage. De plus, n'oubliez pas les paramètres du fil - ils peuvent être différents.

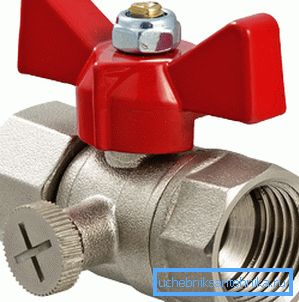

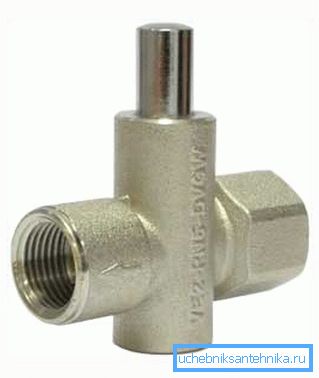

- Enfin, le dernier facteur important est le type de grue. Ici, nous pouvons distinguer deux options principales: la balle classique, caractérisée par une fiabilité élevée, une simplicité et un coût réduit, et un bouton poussoir plus perfectionné, qui, bien que valant davantage, se distingue par sa facilité d’utilisation.
Conclusion
Les vannes pour manomètre sont un élément important du système, permettant de surveiller les performances des principales unités de mesure. La vidéo de cet article vous expliquera certains points importants plus en détail.
